Прикручиваем Line-in к штатной магнитоле

[niral]

только ее найти еще надо

У меня на даче целая коробка

написать программулину для андроида, но оно вам надо?

Мне нет, у меня все уже есть (usb работает через cd changer)
А по переделке - все гениальное просто:good3:



[k4bu]

dimoktmb, а куда сам провод aux вывел? и какой, маму или папу? надо же все аккуратно сделать



[niral]

dimoktmb, а куда сам провод aux вывел? и какой, маму или папу? надо же все аккуратно сделать

Я бы вывел папу джек 3,5 мм (как на наушниках) и провод достаточной длины, для подключения девайсов воспроизведения.



[dimoktmb]

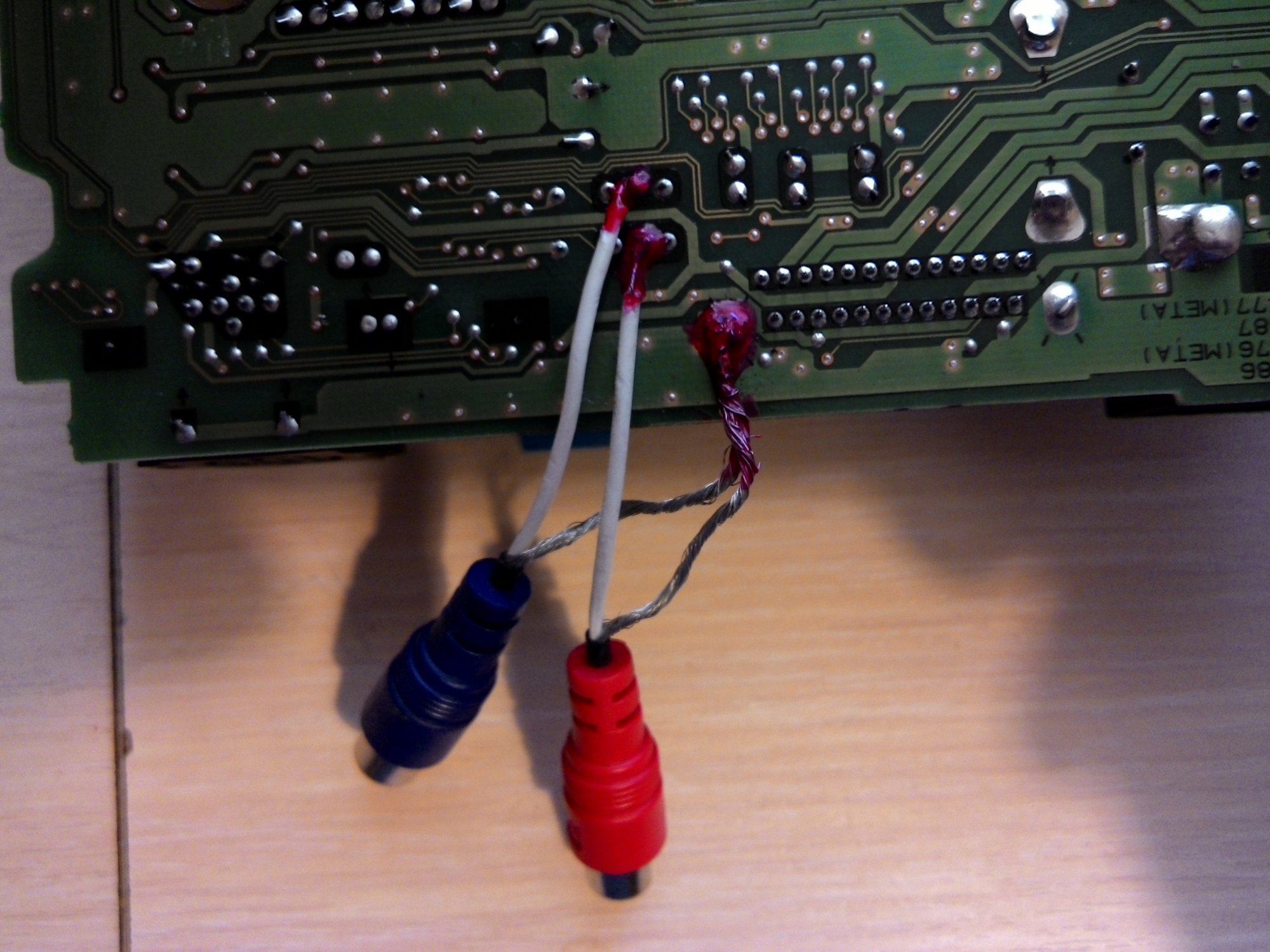

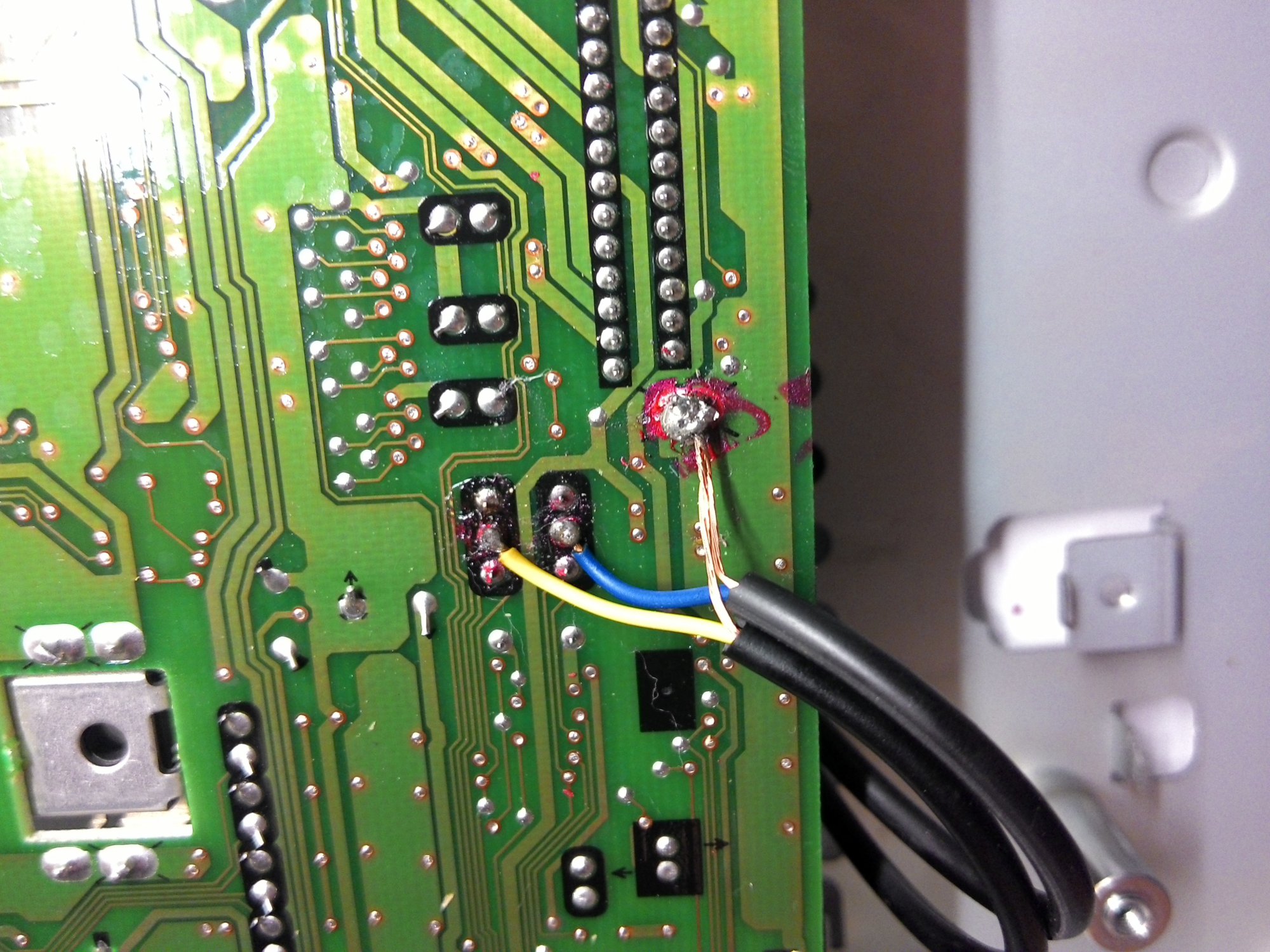

k4bu, А вот как на фотке провод лежит, так он и выходит в углу корпуса, там есть отверстие в штамповке. У меня был кабель джек 3.5 - тюльпаны, я от него тюльпанчики отрезал и припаял. Обычный джек болтается в районе подстаканника, выходит сзади пепельницы.

Что-то фотка вспомнилась...



[k4bu]

А у меня еще появилась такая идея, что если подключить к припаянному AUX вот такой адаптер http://www.ebay.com/itm/USB-Bluetoo...luetooth_Adapters_Dongles&hash=item27e16fa2f9 подать на него постоянное питание и спрятать под панелью. К адаптеру конектиться по блютуз с телефона и слушать музыку. Как считаете сильно ли качество звука пострадает?
Или вот более качественная с блютуз 4.0 http://www.ebay.com/itm/Link-485-NF...luetooth_Adapters_Dongles&hash=item3f323198ca



[dimoktmb]

А у меня еще появилась такая идея, что если подключить к припаянному AUX вот такой адаптер

Да все будет работать, почему бы и нет. Запитать ее от зажигания, чтоб аккум не жрала. Следующим шагом будет вайфай и комп на линухе под сидушкой



[k4bu]

dimoktmb, подключил по вашей схеме, звук есть, но еле слышный, в чем может быть беда?



[dimoktmb]

k4bu, у меня звук с входа и с радио имеет примерно одинаковую громкость если телефон играет на максимум. Может источник слабоват?



[k4bu]

dimoktmb, звук с радио раза в 2-3 громче, с aux-кассеты тоже, с этого выхода на 45 звучит как на 20 причем плоско без низа и без верха...



[dimoktmb]

Странно, у меня гремит нормально и сочно. Неужели балалайки чем-то отличаются... Если с кассеты звучит нормально, то этот сигнал можно взять с этих же тюльпанов и вставить еще куда-нибудь для оценки уровня.



[niral]

dimoktmb, звук с радио раза в 2-3 громче, с aux-кассеты тоже, с этого выхода на 45 звучит как на 20 причем плоско без низа и без верха...

Может через пайку где утекает, уж больно жирно спаяно и масса с другой ноги...



[k4bu]

niral, да спаяно не жирно вроде, там лак сверху, но он вроде как не должен проводить ничего. а масса она и есть масса, мне кажется она тут не может повлиять...



[dimoktmb]

k4bu, Кабель, которым подключате в норме? Плоский звук как правило бывает при отсутствии соединения масс двух приборов.



[k4bu]

dimoktmb, кабель новый, попробую напрямую припаять ;(

кстати может такое быть если масса плохо пропаяна? я что то сомневаюсь...



[k4bu]

Перрепаял кабель напрямую, тоже самое, звук такой же тихий, какие есть мысли?



[k4bu]

То что масса с другой ноги ведь не страшно?



[dimoktmb]

Масса правильно припаяна. А кассетник включаешь для активации канала? Я бы вставил электронную кассету, посмотрел осциллографом сигнал на припаянном входе, потом подал туда свой и сравнил уровни.
Можно попробовать подпаяться к другому каналу. Загугли даташит на аудиоконтроллер. у него 4 двухканальных входа. На входах стоит по одному конденсатору и паре резисторов, потом дорожки разбегаются по источникам. 4 канал, если не ошибаюсь - CD, третий как раз кассета, другие не отслеживал.
Была бы эта балалайка у меня в руках, я б разобратлся, но со слов гадать нереально.



[k4bu]

dimoktmb, а если левый и правый канал перепутан может такое быть? правда 3 раза перепаивал уже я не настолько разбираюсь чтоб отследить канал, и как замерить сигнал на разобранном кассетнике?
з.ы. в кассетнике шторку протолкнул



[user1975]

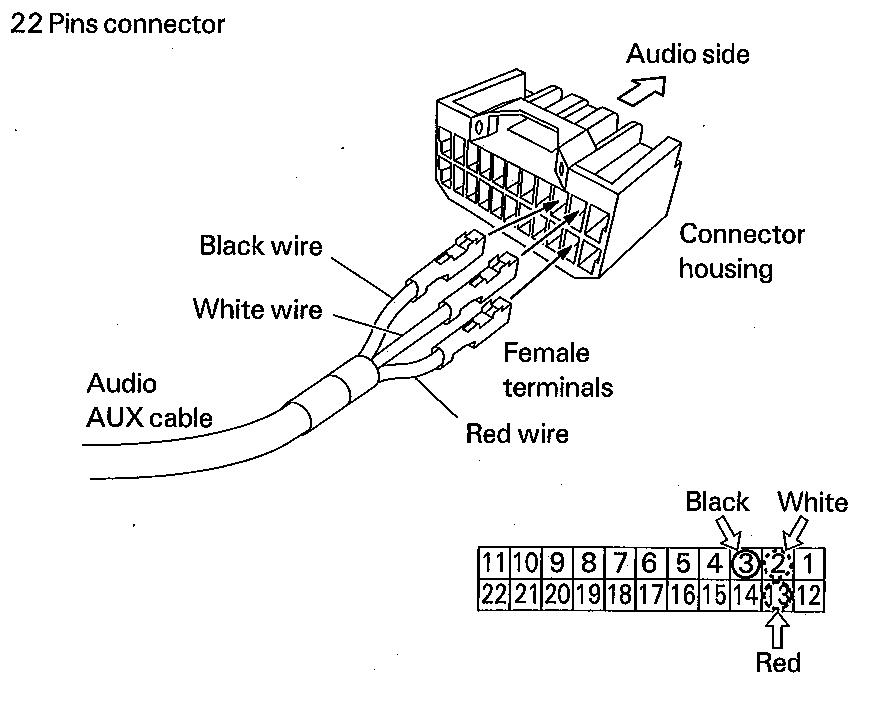

Кто-нибудь пробовал подключиться вот так:



[k4bu]

user1975, у меня нет такого разъема



[user1975]

user1975, у меня нет такого разъема

А какой есть?

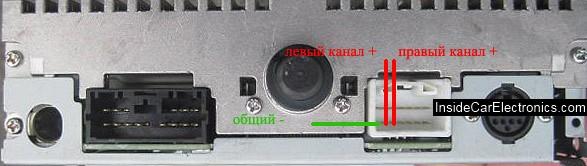

Там может быть разъём с большим кол-вом пинов. Короче говоря, "общий" пин - 7-ой по счёту от разъёма чейнджера



[user1975]

Похоже, разъёма действительно нет. А я думал, что есть.
Короче говоря, нужно читать форумы Мицубиси. Там народ как-то подключал разъём Aux к магнитолам разными способами

А вот так нельзя подключить?



[dimoktmb]

k4bu, путаница с каналами не даст таких проблем. Странная ситуация, у меня сейчас нет магнитолы перед глазами, я бы поковырялся еще. Можно попробовать подпаяться к каналу сидишника.

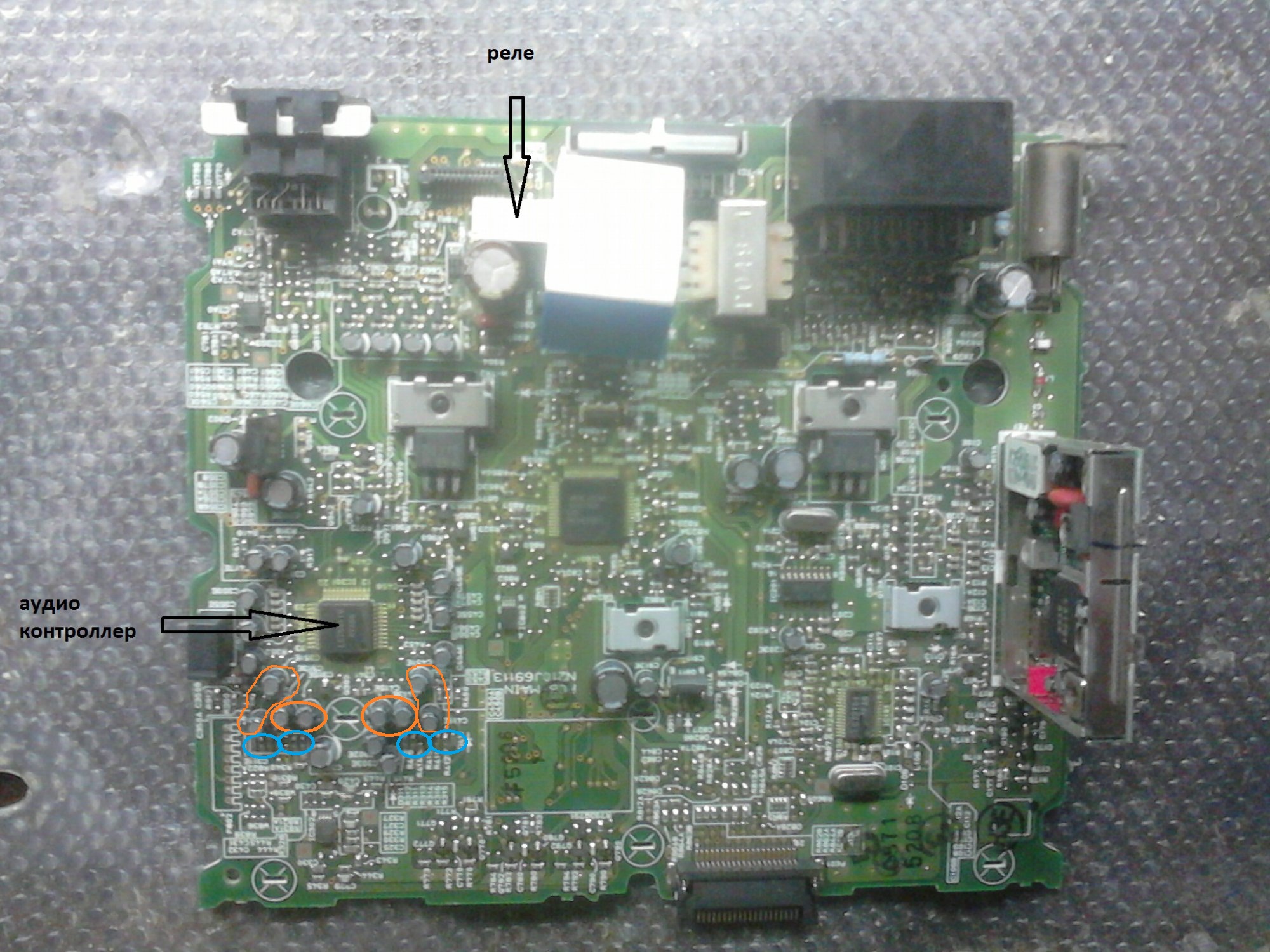

На картинке рыжим обвел пары конденсаторов (левый, правый) на 4 сигнала, которые приходят в контроллер. Перед конденсаторами стоят делительные мостики, обвел синим. От каждого мостика идет пара дорожек к источникам сигнала. Одна пара идет как раз на указанную выше релюшку, вторая ни широкий шлейф сидишника, третья на радио, четвертую не отслеживал. Конденсаторы и делители стоят для согласованию каналов по нагрузке и отвязке по постоянному напряжению. Подпаяться можно на любой из каналов, главное - активировать его потом. Кассетник, на мой взгляд проще всего активировать, протолкнув шторку, сиди пока диск не увидит, не включится, радио постоянно либо болтает, либо шипит.



[k4bu]

dimoktmb, все оказалось проще, все мои телефоны на андройде (включая sony которая славится хорошим звуком) выдавали звук раза в 1.5-2 тише чем CD, но для теста подключили iphone 5s и все запело на нормальном уровне, чисто и громко. Вот такая беда. Планирую прикрутить усилитель наушников, что то типа такого http://www.ebay.com/itm/FiiO-E6-E06..._Audio_Amplifiers_Preamps&hash=item41802adc79 либо спаять усилитель на операционнике.



[dimoktmb]

Я подключал самую простую соньку на андроиде, пела нормально, может процентов на 10-20 тише чем радио.



[dimoktmb]

Я тут подумал, чем покупать усилитель за 30 баксов, можно попробовать поднять чувствительность схемы. Нужно посмотреть подробно номиналы резисторов мостика перед аудиоконтроллером и поменять либо убрать его вообще.



[k4bu]

можно наверно вот такой усилитель спаять, не дорого получится... https://vk.com/page-56209673_44624563



[dimoktmb]

Сварганил DC-DС из 12 в 5 вольт, вставил в кредл от КПК, чтоб заряжался. Саму подставку приклеил на липучку, питание пробросил от магнитолы, КПК заряжается только при наличии ключа в замке. Сам КПК снимается, удобно на ночь с глаз подальше убрать, а то местные гопники не разбираются в моделях наладонников. Настроил плеер на горячие кнопки и чтоб при отсутствии внешнено питания засыпал. Древний Сименс по мощности звука и качеству утрет нос некоторым современным, прокачивает без проблем. Вайфай, блутух, подключение USB-клавиатуры - неразведанный ресурс :dirol:



[abar]

Добрый день. У меня беда остался без музыки из-за собственного любопытства случайно замкнул накоротко 1 и 9 на 13 pin родной магнитолы больше она не включается. Может кто знает насколько я её убил?



[dimoktmb]

Добрый день. У меня беда остался без музыки из-за собственного любопытства случайно замкнул накоротко 1 и 9 на 13 pin родной магнитолы больше она не включается. Может кто знает насколько я её убил?

Знать бы распиновку, можно было бы предположить.
