Переделка передних рычагов под сменную шаровую от Toyota Hilux

deepgreen_

Продвинутый новичок
20 Ноябрь 2015
41
43
18
50
Езжу на ...
Suzuki Grand Vitara 2.0 AT 2006
Привет всем, кто читает эти строки :smile3:

Есть успешный опыт переделки обычного переднего рычага подвески для NSGV под сменную шаровую опору.

Вкраце:

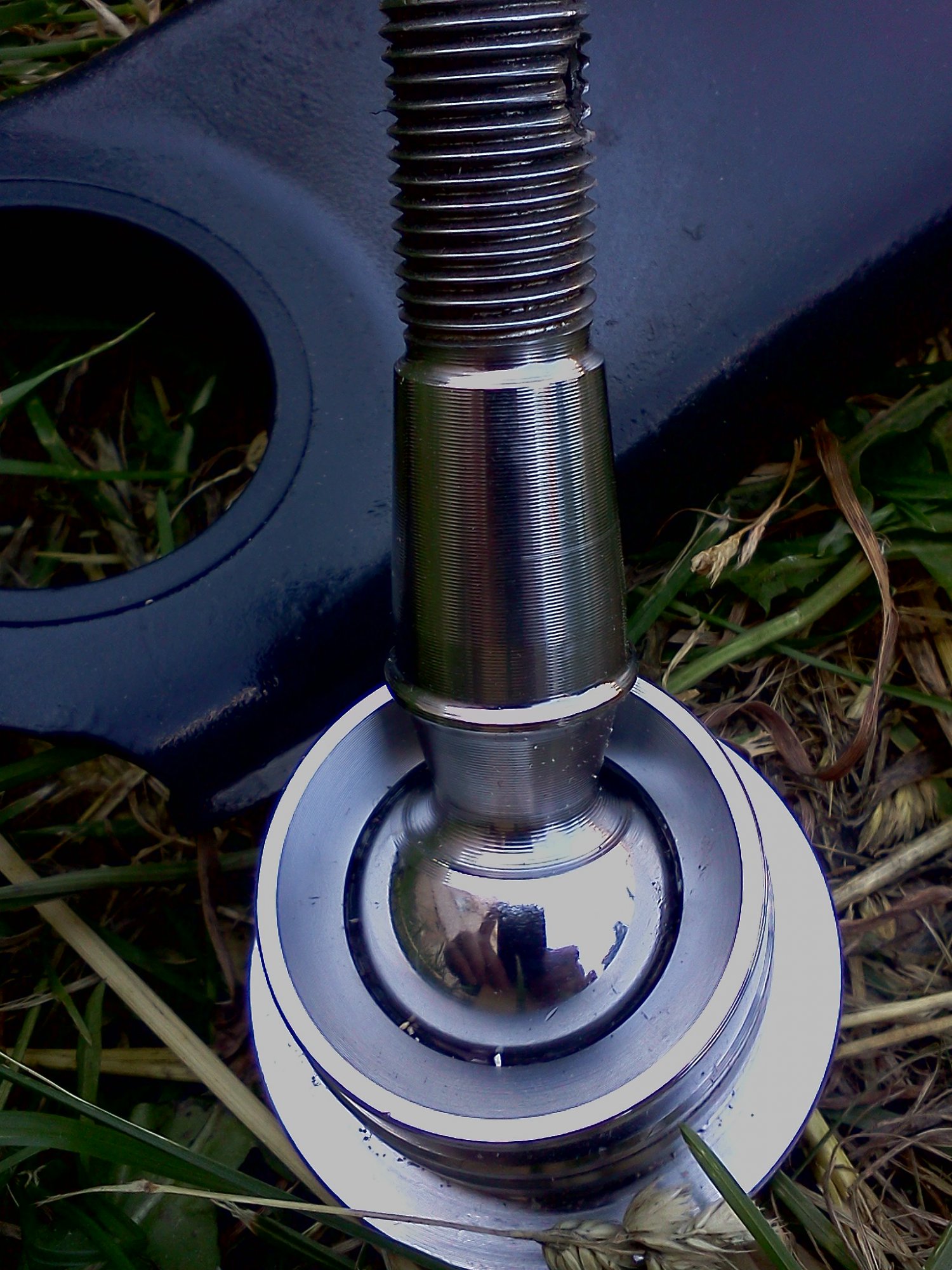

прилично изношенная оригинальная шаровая опора удаляется, на ее место вваривается кольцо-переходник для посадки внатяг (запрессовки) новой шаровой. Новая шаровая запрессовывается в переходник и фиксируется стопорным кольцом со стороны поворотного кулака. Такое соединение дает возможность впоследствии менять шаровую на аналогичную неограниченное количество раз вместо покупки нового рычага в сборе, что позитивно сказывается на бюджете :wink3:

В качестве сменной шаровой задействована опора SB-3881 от японского производителя 555. Производитель предлагает ее для использования в подвеске Toyota Hilux, но наиболее важные посадочные размеры удачным образом подходят и для Grand Vitara. Так как шаровая предназначалась изначально для более тяжелой машины с бОльшими ходами подвески, это сказалось и на шаровой - опорная поверхность шара приблизительно на 30% больше Гранд Витаровской, углы наклона пальца тоже побольше (на сколько точно, сказать не могу, так как специально не мерял).
Все это можно считать приятным бонусом, так как должно положительно отразиться на ее ресурсе.

Кольцо-переходник нужно точить специально (см. "чертеж") согласно расчетам, из стали с хорошей свариваемостью (т.е. низкоуглеродистые) и пределом упругости не менее 230 МПа.

Рекомендации к сварочному шву между переходником и самим рычагом:

1) Варить лучше всего электродом диаметром 3, иначе есть хорошие шансы прожечь рычаг насквозь.
Тип электрода - любой для углеродистых сталей. Но если навыки позволяют, то лучше всего варить УОНИ, так как выполненный им шов имеет наилучшую ударную вязкость.
Полуавтоматическая сварка - тоже отличный вариант.
2) Рекомендуемая длина каждого из двух сварочных швов вокруг кольца - 7 см. Два таких шва в сумме выдержат усилие на срез более 4 тонн. Для данной конструкции этого более чем достаточно.


В общем, езжу на таких рычагах около полугода - около 8 т.км. Никаких негативных побочных эффектов пока не наблюдалось.

З.Ы. И да, бюджет переделки - 642 р. за каждую шаровую 555 SB-3881 (сейчас она стоит 1200 р.) и 500 р. за изготовление каждого переходное колечка. Итого 1142 р. на рычаг. Ну и плюс время на проработку конструкции, расчеты и собственно работу по переделке.

Исправления от 05.05.2018:
Пересмотрены рекомендации к типам электродов и к длине сварного шва.

Добавление от 11.08.2018:
Если кому самому заниматься переделкой не с руки, то можно взять сразу готовые:
https://www.avito.ru/yoshkar-ola/za...nyy_rychag_suzuki_grand_vitara_2005_627263059

BallJoint.jpg BallJointSeatInner.jpg BallJointSeatOuter.jpg ControlArmAssy.jpg ControlArmAssyInner.jpg ControlArmAssySide.jpg ControlArmInstalled-WheelHung.jpg BallJointAdapter.jpg

Последнее редактирование модератором:
  • Нравится
Реакции: 18 человек

niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019
Новая шаровая запрессовывается в переходник и фиксируется стопорным кольцом со стороны поворотного кулака
Стопорное кольцо, как я понимаю в комплекте с шаровой?
Из какой марки стали изготавливалась проставка?

Последнее редактирование модератором:

deepgreen_

Продвинутый новичок
20 Ноябрь 2015
41
43
18
50
Езжу на ...
Suzuki Grand Vitara 2.0 AT 2006
Стопорное кольцо, как я понимаю в комплекте с шаровой?
Из какой марки стали изготавливалась проставка?
Проставки мне делали из стали Ст20. А стопорное кольцо - оно, да, идет в комплекте с шаровой.

  • Нравится
Реакции: 3 человек

520кум

Осваивающийся
21 Апрель 2012
23
12
3
Волгоград
Езжу на ...
СГВ, 2008, 2.0 л, МКПП, лифт
Спасибо за статью, тоже стал задумываться над такой переделкой, не знал какую шаровую подобрать, теперь знаю! Сделаю как у тебя. Тебе ++

  • Нравится
Реакции: 1 человек

q45t

Редкий гость
1 Март 2015
13
3
0
72
Езжу на ...
ока
deepgreen_, я так понимаю, что после установки других шаровых необходимо вывести развал? соответственно понадобятся регулировочные болты


niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019
deepgreen_, я так понимаю, что после установки других шаровых необходимо вывести развал? соответственно понадобятся регулировочные болты
Можно отверстия увеличить в кронштейнах стоек.


deepgreen_

Продвинутый новичок
20 Ноябрь 2015
41
43
18
50
Езжу на ...
Suzuki Grand Vitara 2.0 AT 2006
deepgreen_, я так понимаю, что после установки других шаровых необходимо вывести развал? соответственно понадобятся регулировочные болты
По моим расчетам, после переделки рычага угол развала соответствующего колеса уводит примерно на +0.241° (0°14' 29"). У нас допуск на развал передних колес 0...+1°, у меня до всех этих мероприятий он (развал) был в норме. Поэтому я не заморачивался и после переделок никаких дополнительных настроек не проводил. Даже был период в пару месяцев, когда у меня один рычаг стоял переделанный, а другой - еще нет. За это время вообще никаких изменений в поведении авто не заметил.[DOUBLEPOST=1450606294,1450553184][/DOUBLEPOST]
У нас допуск на развал передних колес 0...+1°
Однако, ошибся я с границами допуска на развал. На самом деле для передних колес на NSGV согласно сервисному мануалу развал должен быть в границах -1°..+1°.


КВД

Автосервизмен,уже на пенсии,к сожалению....
15 Апрель 2010
667
122
43
52
Московская область г.Королёв
Езжу на ...
SUZUKI Гранд Витара Нью,2008г,1.6л,3Д,синяя,16-ти клаповая,на мешалке,С понижайкой и блокировкой межосевого дифа,гражданским лифтом в 3,5см,мультимедийным мафоном и двумя камерами,тюнинговым обвесом из хрома по кругу,кенгурином и ксеноном везде!
Респект аффтору,тоже долго думал какую шаровую вколхозить,валяется в гараже 2 комплекта передних рычогов.
Сайлентблоки можно поставить от "точка опоры"
А про развал я гдето писал что можно поставить верхний болт на стойку тоньше и распилить немного овалом отверстие.Я поставил болт на 18 от подрамника Ауди А6С5


kaa63

Свой в доску
30 Ноябрь 2012
574
142
0
Самара
Езжу на ...
VW Golf V 2005, 1.6 BSF палка
Suzuki Grand Vitara New 2008, 2.4 пулемёт
Спасибо автору. Хороший отчет. От себя могу добавить, что можно использовать шаровую
CTR парт номер CBT-63 она подешевле будет качество хорошее. Этот производитель поставщик конвеера Хундай и КИА

Последнее редактирование модератором:
  • Нравится
Реакции: 1 человек

deepgreen_

Продвинутый новичок
20 Ноябрь 2015
41
43
18
50
Езжу на ...
Suzuki Grand Vitara 2.0 AT 2006
Забыл упомянуть про требования к сварочному шву между переходником и самим рычагом:

1) Варить электродом диаметром 4 мм. Можно и 5 мм электродом, но прочности соединению это не добавит.
Тип электрода - УОНИ, так как выполненный им шов имеет хорошую ударную вязкость.
2) Длина каждого из двух сварочных швов вокруг кольца - не менее 5 см.

Выполнение этих требований создаст соединение, которое выдержит усилие на срез около 4 т.
Этого достаточно, так как в случае NSGV передняя шаровая - ненесущая.


kaa63

Свой в доску
30 Ноябрь 2012
574
142
0
Самара
Езжу на ...
VW Golf V 2005, 1.6 BSF палка
Suzuki Grand Vitara New 2008, 2.4 пулемёт
Забыл упомянуть про требования к сварочному шву между переходником и самим рычагом:

1) Варить электродом диаметром 4 мм. Можно и 5 мм электродом, но прочности соединению это не добавит.
Тип электрода - УОНИ, так как выполненный им шов имеет хорошую ударную вязкость.
2) Длина каждого из двух сварочных швов вокруг кольца - не менее 5 см.

Выполнение этих требований создаст соединение, которое выдержит усилие на срез около 4 т.
Этого достаточно, так как в случае NSGV передняя шаровая - ненесущая.
ESAB огонь электроды


deepgreen_

Продвинутый новичок
20 Ноябрь 2015
41
43
18
50
Езжу на ...
Suzuki Grand Vitara 2.0 AT 2006
От себя могу добавить что можно использовать шаровую
CTR парт номер CBT-63 она подешевле будет качество хорошее. Этот производитель поставщик конвеера Хундай и КИА
Довольно странно, но почему-то шаровые от разных производителей, предназначенные для одного и того-же авто, имеют приличный разброс в посадочном диаметре, вплоть до 0.2 мм. Это как-то многовато для посадки "внатяг" для нашего случая.

Может оказаться, что под шаровую от CTR (да и любую другую, отличную от 555) нужно будет подправить внутренний диаметр переходника, и возможно, высоту тоже. Тут без точных замеров не скажешь.


kaa63

Свой в доску
30 Ноябрь 2012
574
142
0
Самара
Езжу на ...
VW Golf V 2005, 1.6 BSF палка
Suzuki Grand Vitara New 2008, 2.4 пулемёт
Довольно странно, но почему-то шаровые от разных производителей, предназначенные для одного и того-же авто, имеют приличный разброс в посадочном диаметре, вплоть до 0.2 мм. Это как-то многовато для посадки "внатяг" для нашего случая.

Может оказаться, что под шаровую от CTR (да и любую другую, отличную от 555) нужно будет подправить внутренний диаметр переходника, и возможно, высоту тоже. Тут без точных замеров не скажешь.
Согласен, но в моем случае буду брать, что дешевле, а это скорее всего будет CTR. Сроки поставки небольшие,втулку точить буду у Дяди, он то уж померяет и выточит как надо. У нас больной вопрос по прочности шаровой стоит, так как конус у нас как пишут нераспространенный. Подбирали от акцента, но он вроде как легче и легковой вообще. А тут целый Hilux выдерживат, Сузуку точно выдержит, теперь я спокоен. Еще бы кто с задними рычагами, что придумал....

  • Нравится
Реакции: 1 человек

niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019

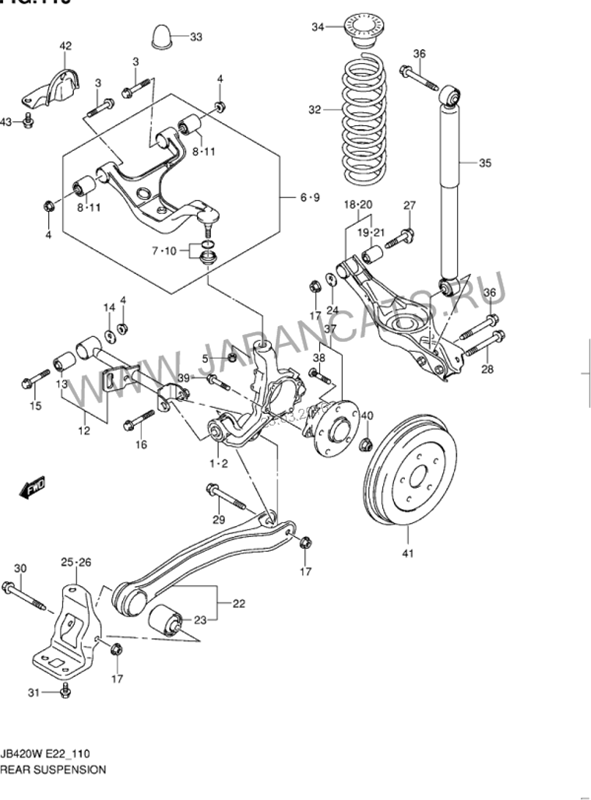

Еще бы кто с задними рычагами, что придумал....
Скоро буду заморачиваться... Знакомый к токарю задний рычаг возил - восстановить не получилось, прокатал металл вокруг шара - слесаря, которые ставили в один голос сказали еще тысячна 20-ть хватит.
Я куплю б/у рычаг живой, а снятый попробую восстановить, правда если с подбором шаровой, то в моем случае не получится - в наличии шаровых нет, мерить никак.;):)


kaa63

Свой в доску
30 Ноябрь 2012
574
142
0
Самара
Езжу на ...
VW Golf V 2005, 1.6 BSF палка
Suzuki Grand Vitara New 2008, 2.4 пулемёт
Скоро буду заморачиваться... Знакомый к токарю задний рычаг возил - восстановить не получилось, прокатал металл вокруг шара - слесаря, которые ставили в один голос сказали еще тысячна 20-ть хватит.
Я куплю б/у рычаг живой, а снятый попробую восстановить, правда если с подбором шаровой, то в моем случае не получится - в наличии шаровых нет, мерить никак.;):)
А какая идея? Я имею дохлый рычаг, но что то я его покрутил и мыслей никаких не пришло.


niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019
А какая идея? Я имею дохлый рычаг, но что то я его покрутил и мыслей никаких не пришло.
Поджать шар, если не получиться новый выточить.
Заплавить полимером, если есть возможность.


kaa63

Свой в доску
30 Ноябрь 2012
574
142
0
Самара
Езжу на ...
VW Golf V 2005, 1.6 BSF палка
Suzuki Grand Vitara New 2008, 2.4 пулемёт
С телефона фотку не могу поместить, вечером с компьютера выложу. На нем шаровая завальцована.


niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019

калян42

Ветеран
2 Октябрь 2012
1,596
179
63
Прокопьевск
Езжу на ...
СГВ 2010
Фотку заднего рычага? Их на Евроавто полно (фоток).
да понял я , это я так , смотрел уже картинки , да и в живую видел .[DOUBLEPOST=1458652833,1458652758][/DOUBLEPOST]да, сложновато там что то придумать ,


niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019
На нем шаровая завальцована.
Вот токарь по завальцевке прокатал видимо на станке и снова в бой. Я на разборке у Павла mate заказал, как придет буду свою реанимировать, благо целый мехзавод может помочь в лице приятеля и за литр водовки;)


калян42

Ветеран
2 Октябрь 2012
1,596
179
63
Прокопьевск
Езжу на ...
СГВ 2010
благо целый мехзавод может помочь
не везде такое благо бывает , ты говориш: полимер закачать , но с начала хорошо бы изношенный удалить , а вскрывается она со стороны пальца , как то потом её закрыть - большой вопрос


niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019
вскрывается она со стороны пальца
Можно вскрыть с обратной стороны, как делают передние рычаги, но токарь сказал - места мало! Я реставрировал рычаги от Лианы, фотки есть в теме по "треугольным рычагам".

Последнее редактирование модератором:

калян42

Ветеран
2 Октябрь 2012
1,596
179
63
Прокопьевск
Езжу на ...
СГВ 2010
Можно вскрыть с обратной стороны, как делают передние рычаги, но токарь сказал - места мало! Я реставрировал рычаги от Лианы, фотки есть в теме по "треугольным рычагам".
ну надо бы где то негодный рычаг взять и по пилить его , может помниш как на жигуль рулевые наконечники делали в 80е когда нибыло ни х...


niral

Опытный лиановод
19 Март 2012
4,863
1,954
113
47
Санкт Петербург, Вышний Волочек
Езжу на ...
SUZUKI SX4 S Cross 1,4 boosterjet, 2 WD, 2019
ну надо бы где то негодный рычаг взять и по пилить его , может помниш как на жигуль рулевые наконечники делали в 80е когда нибыло ни х...
См фото;), мой токарь еще не смотрел задний рычаг.
Рабочий рычаг я покупаю за 2 т.


калян42

Ветеран
2 Октябрь 2012
1,596
179
63
Прокопьевск
Езжу на ...
СГВ 2010
См фото;), мой токарь еще не смотрел задний рычаг.
Рабочий рычаг я покупаю за 2 т.
у нас он вроде как литой и такого "простора" там нету , щя в пайнте чёнить порисую - в качестве бреда))))[DOUBLEPOST=1458655382,1458655203][/DOUBLEPOST]ещё там ограничивает простор внутренний диаметр колёсного диска[DOUBLEPOST=1458657419][/DOUBLEPOST]не , чёт пока не приходит ни чего , надо в реале всё смотреть , прикидывать , мерить ....
если под какую то шаровую растачивать под запрессовку , наверно мало тела останется - прослабится , как то чего наваривать - тоже большой вопрос[DOUBLEPOST=1458658350][/DOUBLEPOST]если срезать "крышу" , приваривать кольцо с резьбой и заглушку( как на твоей фотке) - единственный вопрос , насколько надёжно будет при ударе об отбойник(редко , но бывает)
