Народ, очень нужна ваша помощь по установке фаз газораспределения на Suzuki Splash 1.2, 2013 г.в., двигатель K12B. Проблема в том, что я не смог найти в мануле схемы установки фаз для двух фазорегуляторов, я так понял, этот двигатель прошел модернизацию ближе к 2013 году и схемы, что я смог найти, уже не актуальны.
Вот в чем суть пробемы:

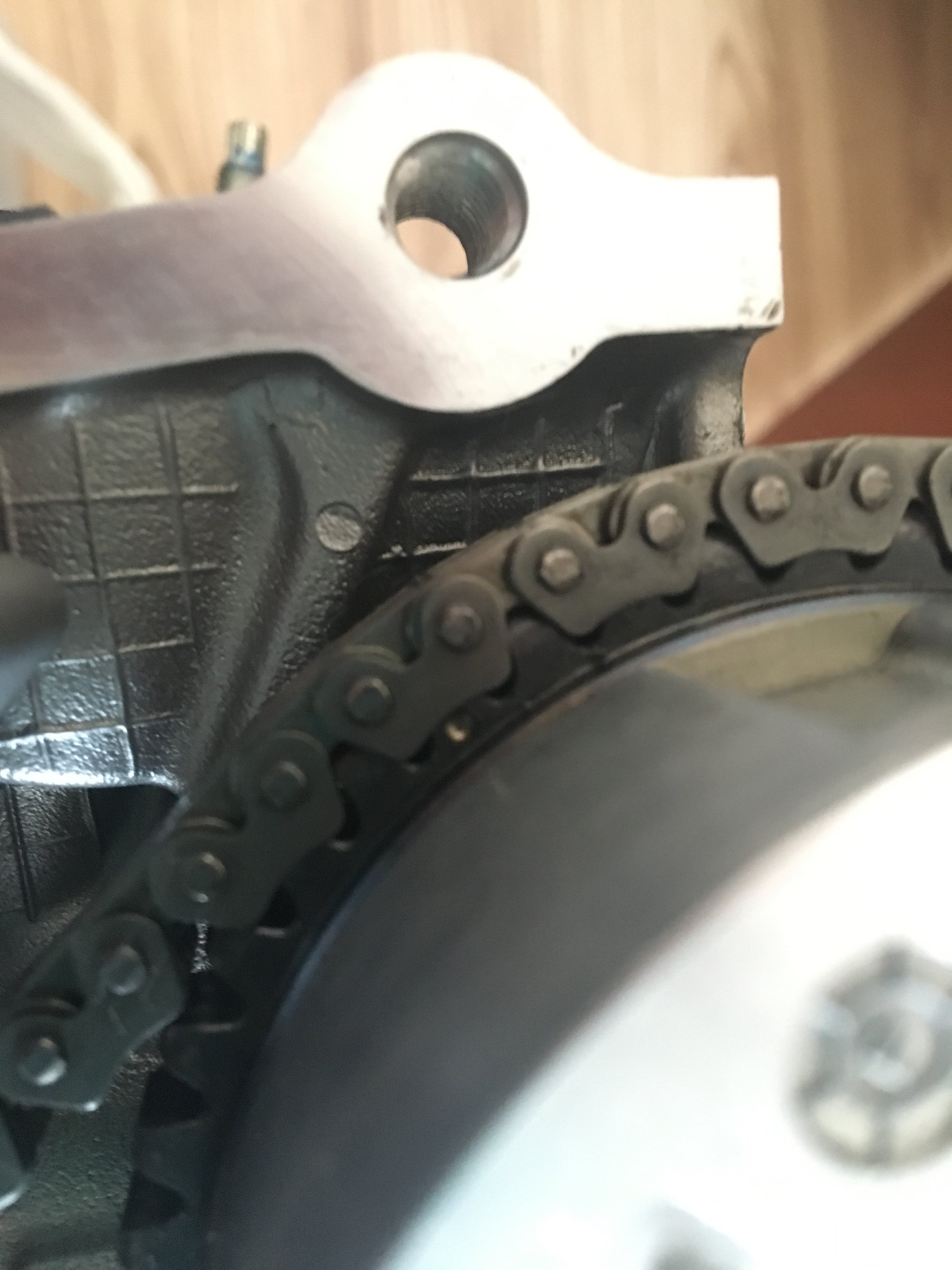

На каждой шестеренке есть двойные метки

И есть одинарные

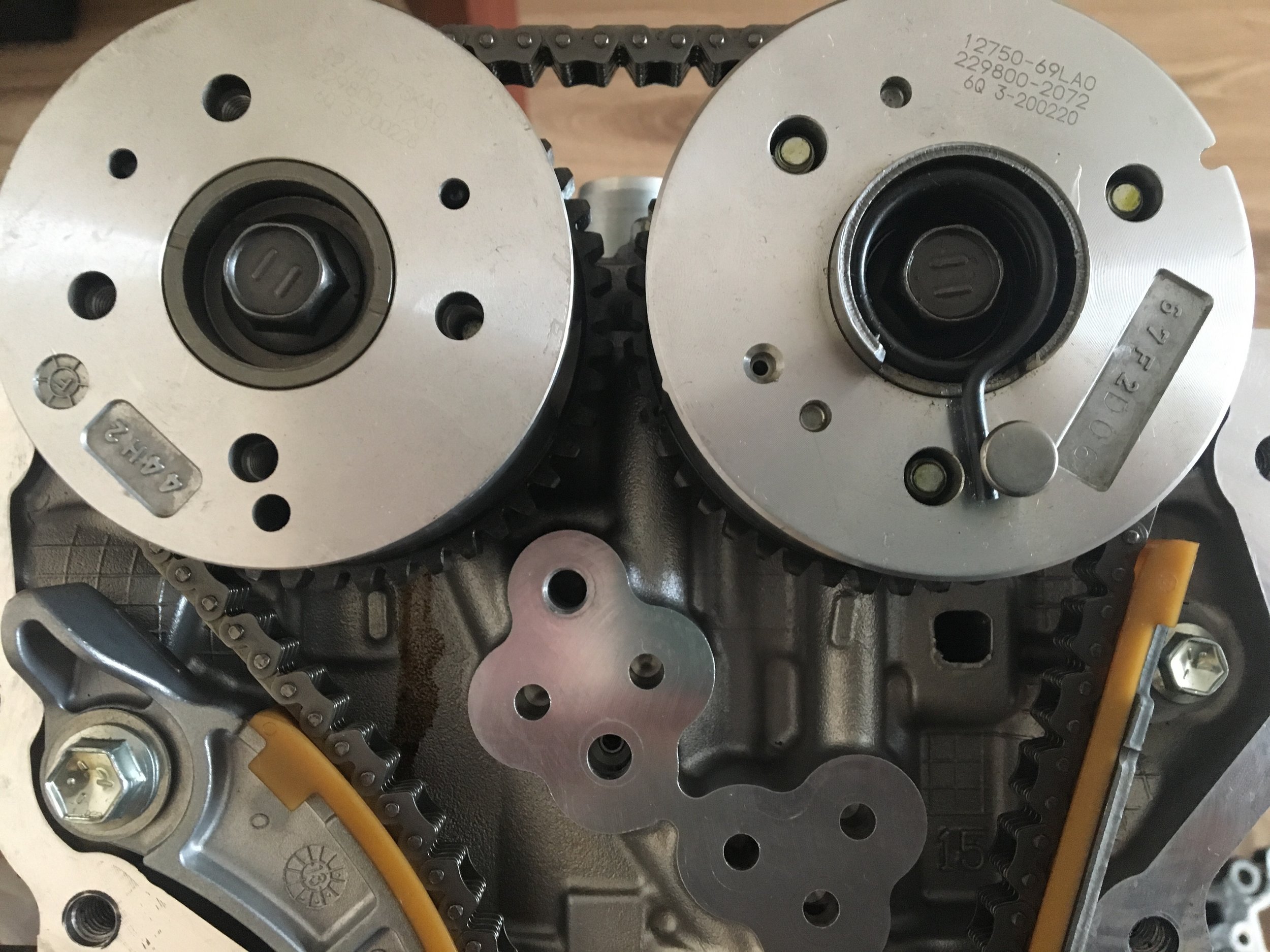

Вот картина целиком

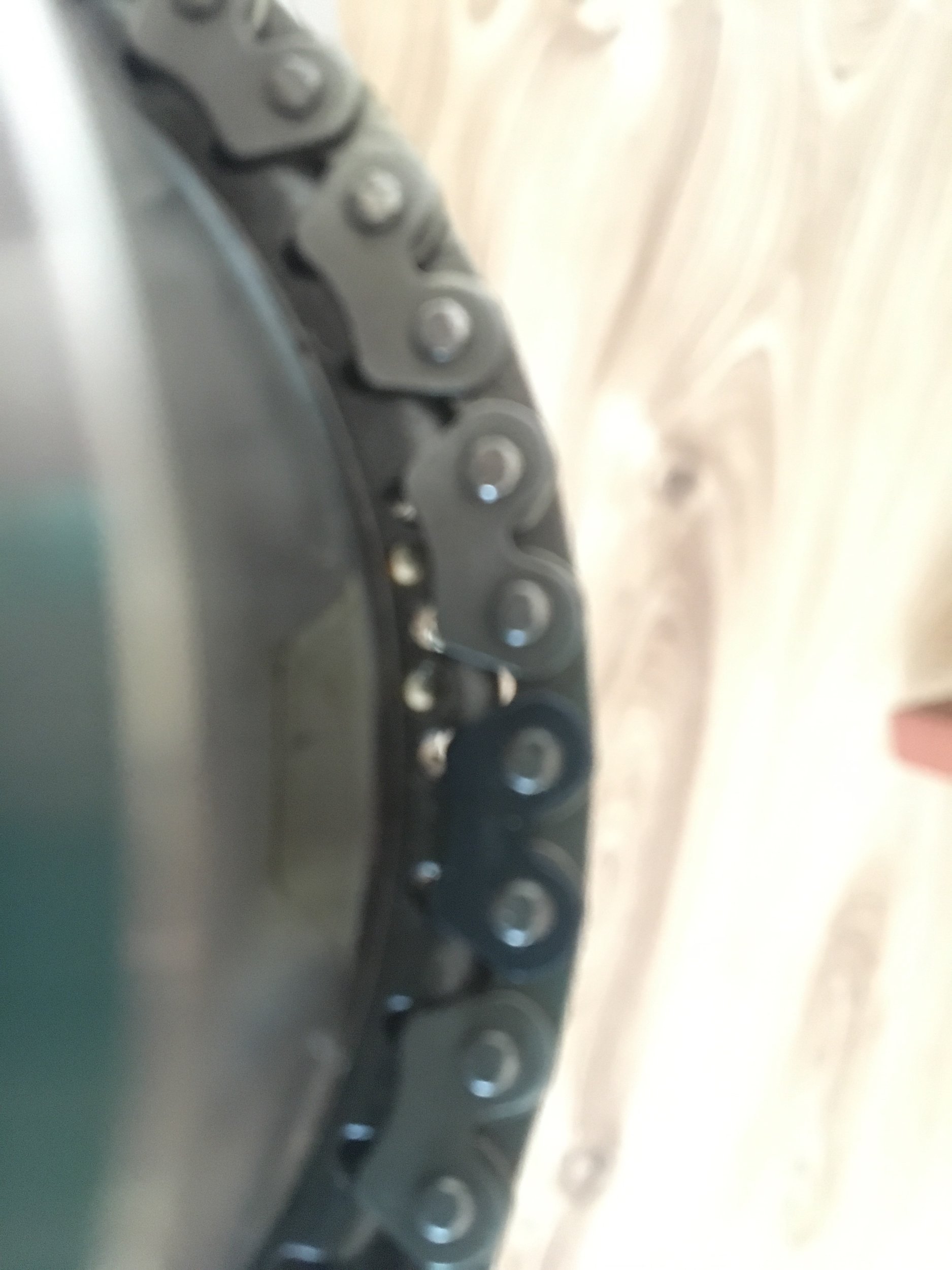

На цепи есть звенья выделенные другим цветом. И вот тут пробема - что с чем нужно совмещать?
Может быть кто-нибудь сталкивался с ремонтом такого двигателя и сможет мне помочь?


Evil

Опытный сузуковод
24 Январь 2015
840
228
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
К сожалению по теме не подскажу. Но возможно нужно посмотреть ветку Свифтоводов,
так как у них на некоторых моделях то же ставился такой движок.

А почему полезли в эту систему?

Последнее редактирование модератором:

driv3r23

Проходил мимо
12 Март 2018
3
5
0
33
Езжу на ...
Suzuki Splash 1.2 (2013)
Заклинило двигатель, провернуло вкладыши коленвала. Уже все поменял, но вот выставить фазы не могу(


Evil

Опытный сузуковод
24 Январь 2015
840
228
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
Интересно, что же привело к заклиниванию?
По теме - поискал, хоть и недолго, но не встретил нужной инфы. :-(


driv3r23

Проходил мимо
12 Март 2018
3
5
0
33
Езжу на ...
Suzuki Splash 1.2 (2013)
Все просто - "гениальное" расположение масляного фильтра, в один момент его все-же пробило, масло убежало, ну а дальше - проворот и клин


Evil

Опытный сузуковод
24 Январь 2015
840
228
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
Понятно.
Да еще один плюс в необходимость ставить защиту картера.
