Электрика Подогрев сидений или борьба с заглушками 2

[nait140]

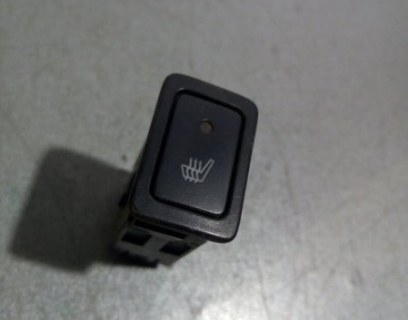

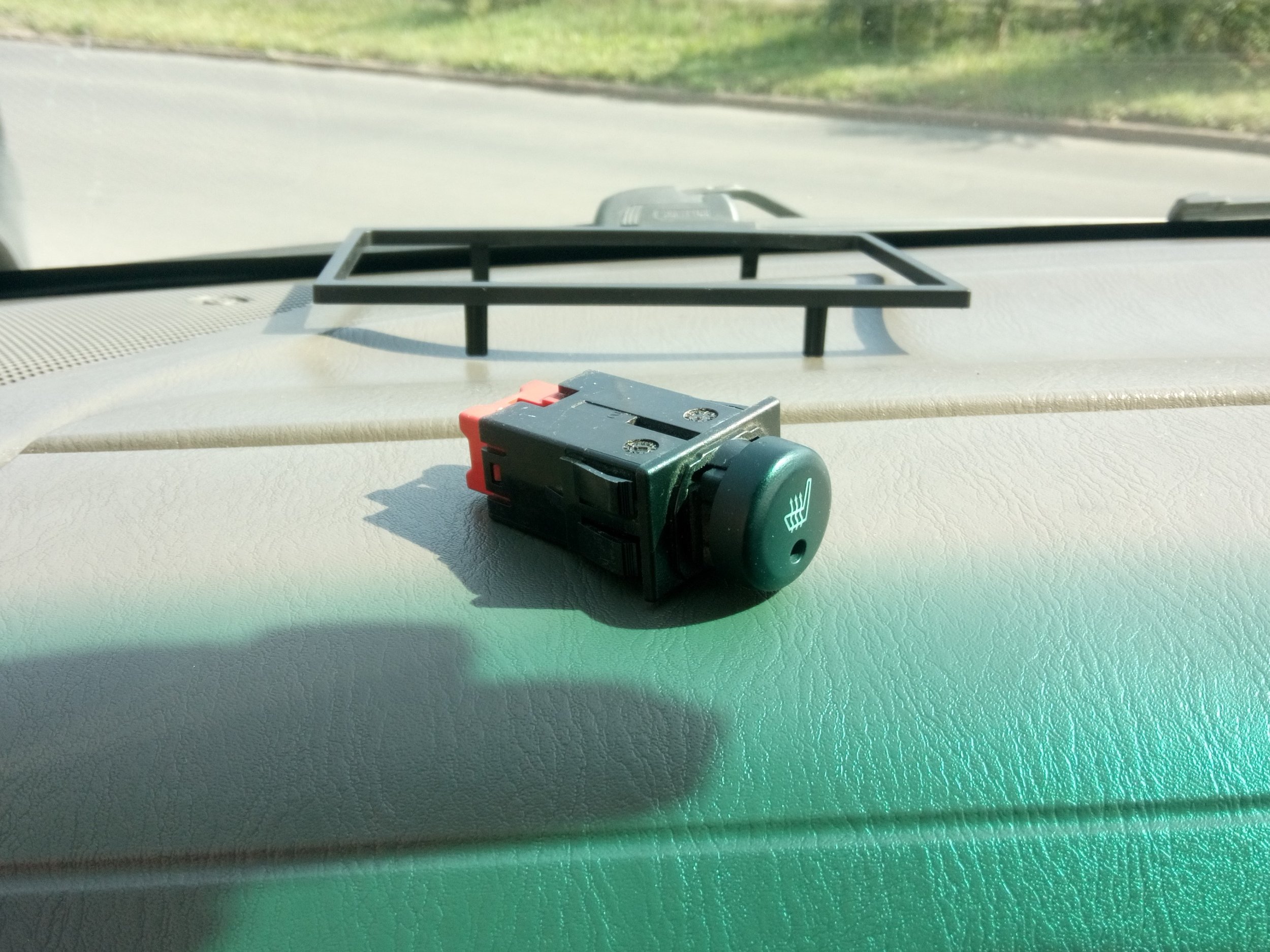

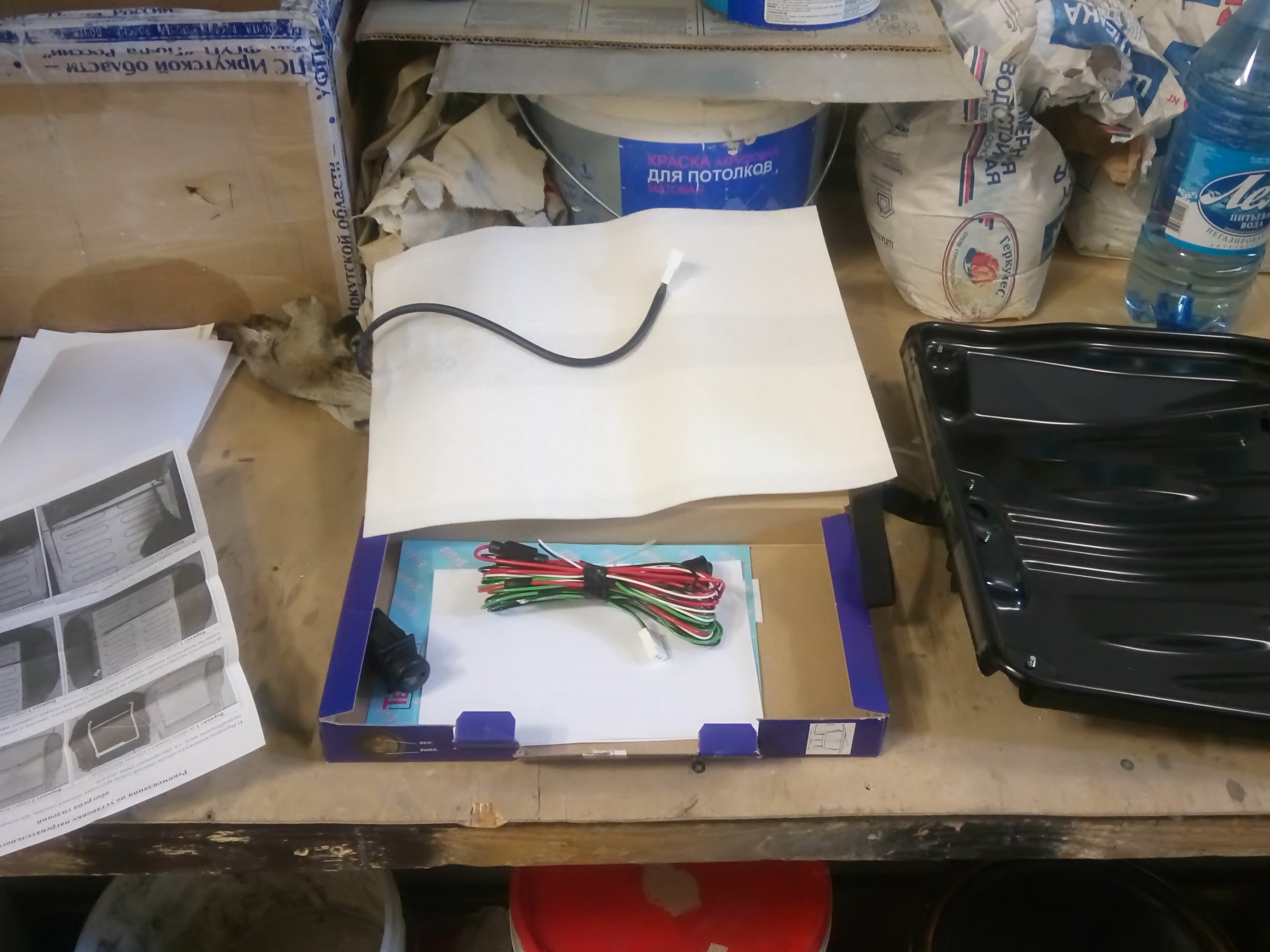

Вдохновившись узкоглазыми друзьями http://gon0005.web.fc2.com/s_sh.html (заодно выяснил номер кнопки 37850-83H00), заказал и приобрел данную кнопку. Кнопка пришла с сгоревшими лампочками. Их пришлось тоже купить, (за одно докупил и поменял лампочки кнопки подогрева заднего стекла). Купил также установочный комплект подогрева на 1 сиденье (2 подогревательных элемента).

И приступил к разборке пассажирского сиденья.

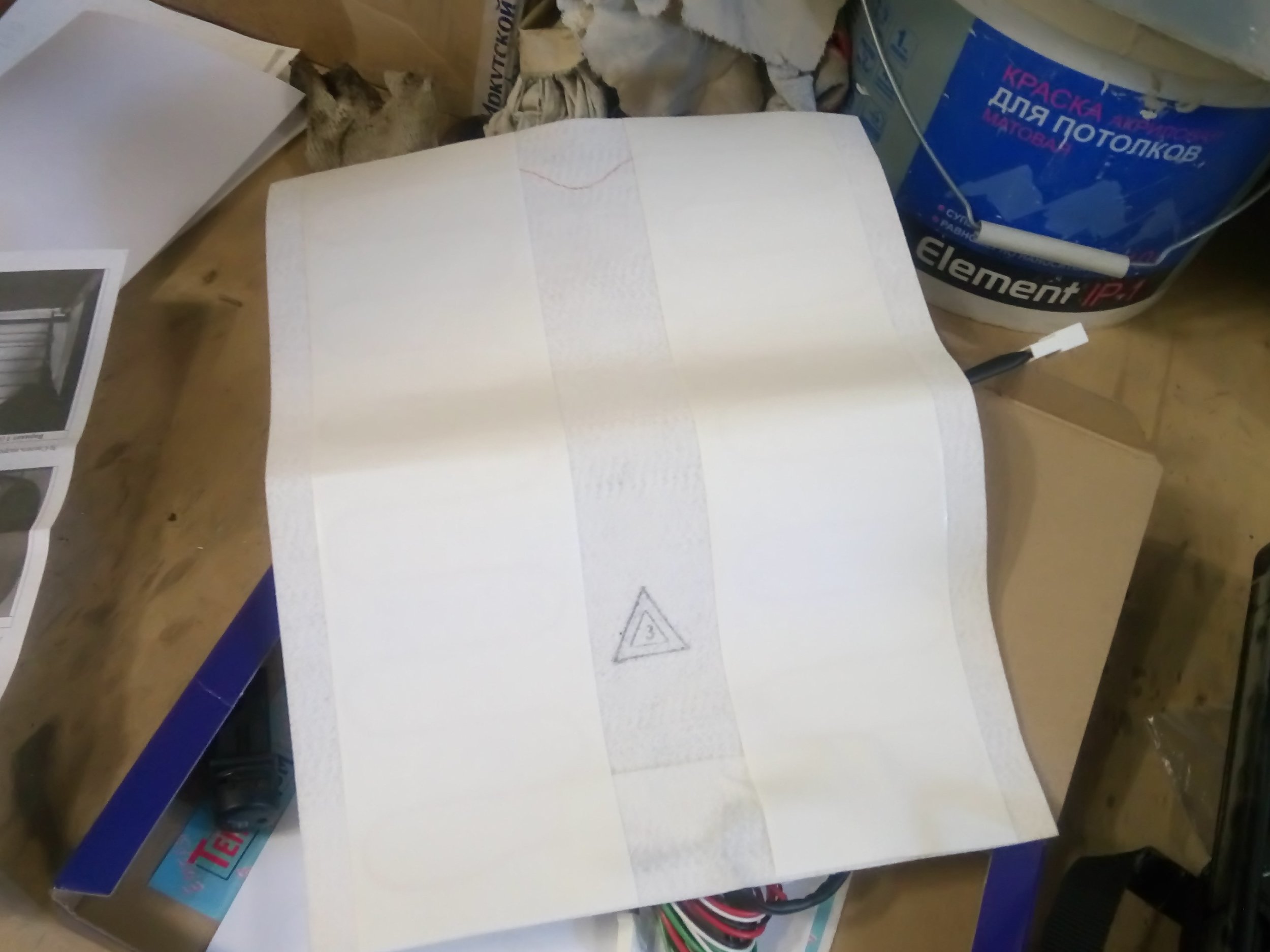

В отличии от сиденья у японца, ткань обивки не приклеена. Она на кольцах и по краям фиксируется на резинки, которые вставляются в пазы железного основания. (Был так же куплен клей для ткани в виде спрея, но он не пригодился). Примеряем нагревательный элемент и снимаем защитный слой с клеевой основы.

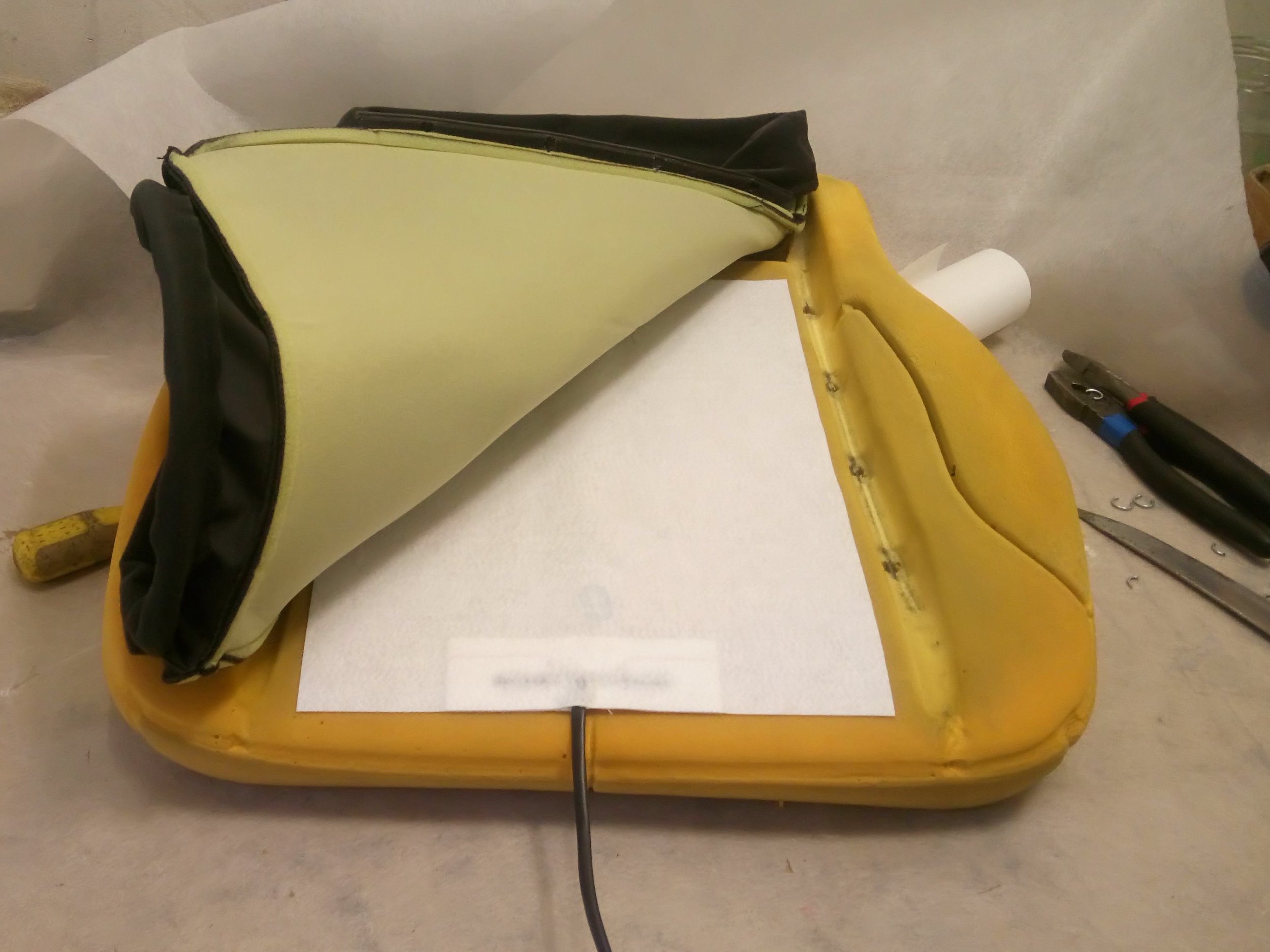

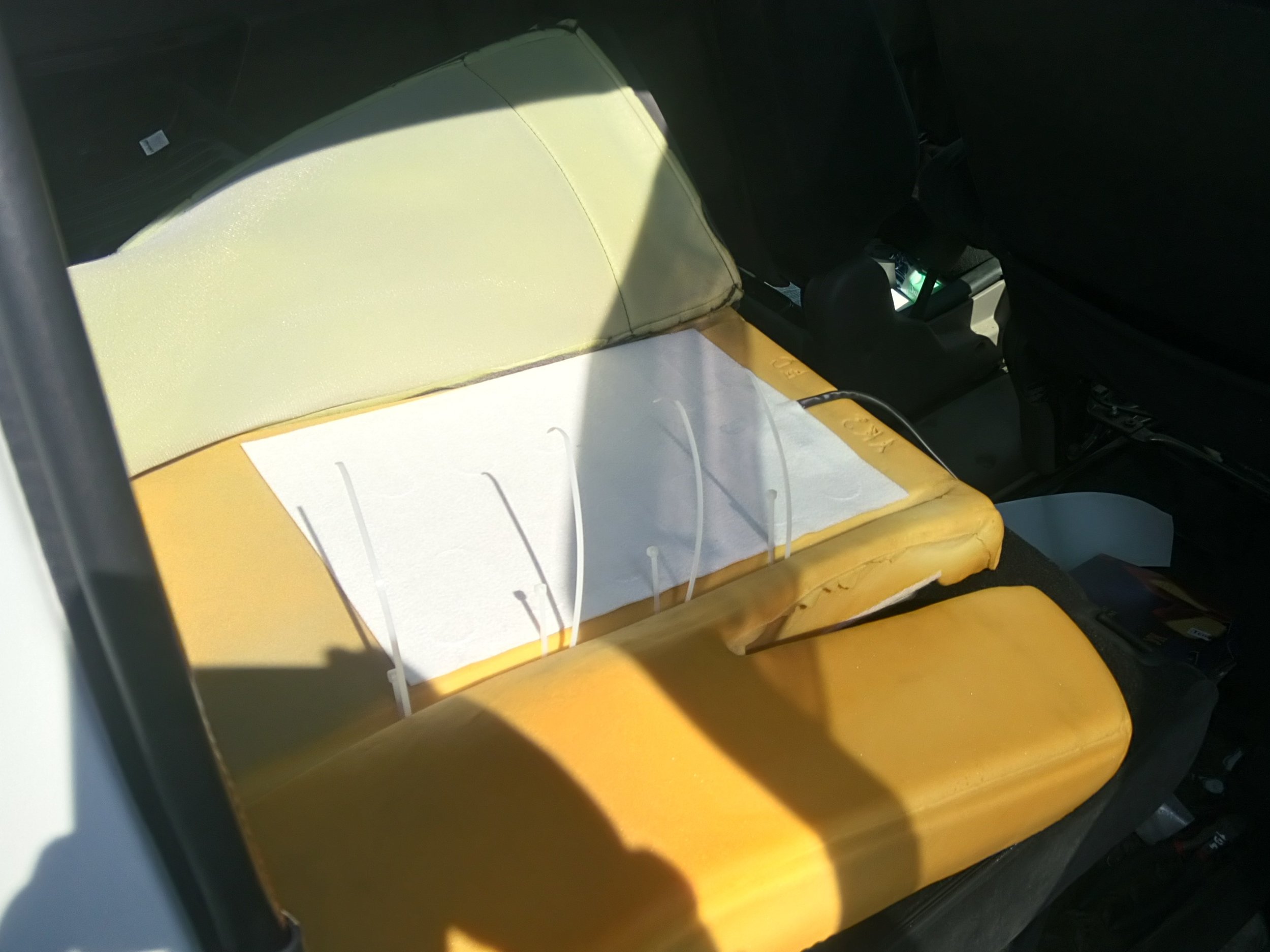

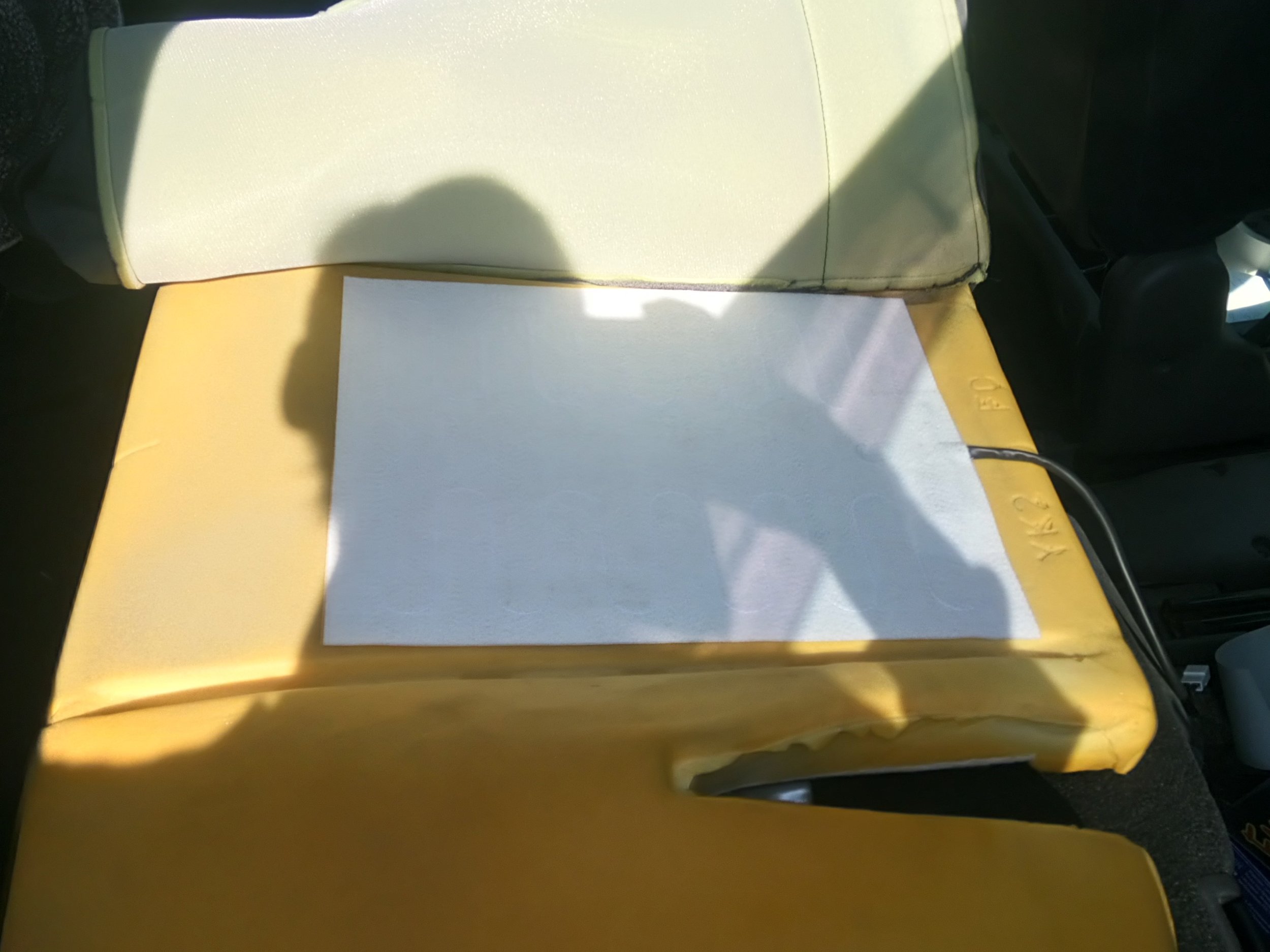

Размещаем нагревательный элемент и приклеиваем его к поролону (удивило то что машине 10 лет, а поролон в отличном состоянии).

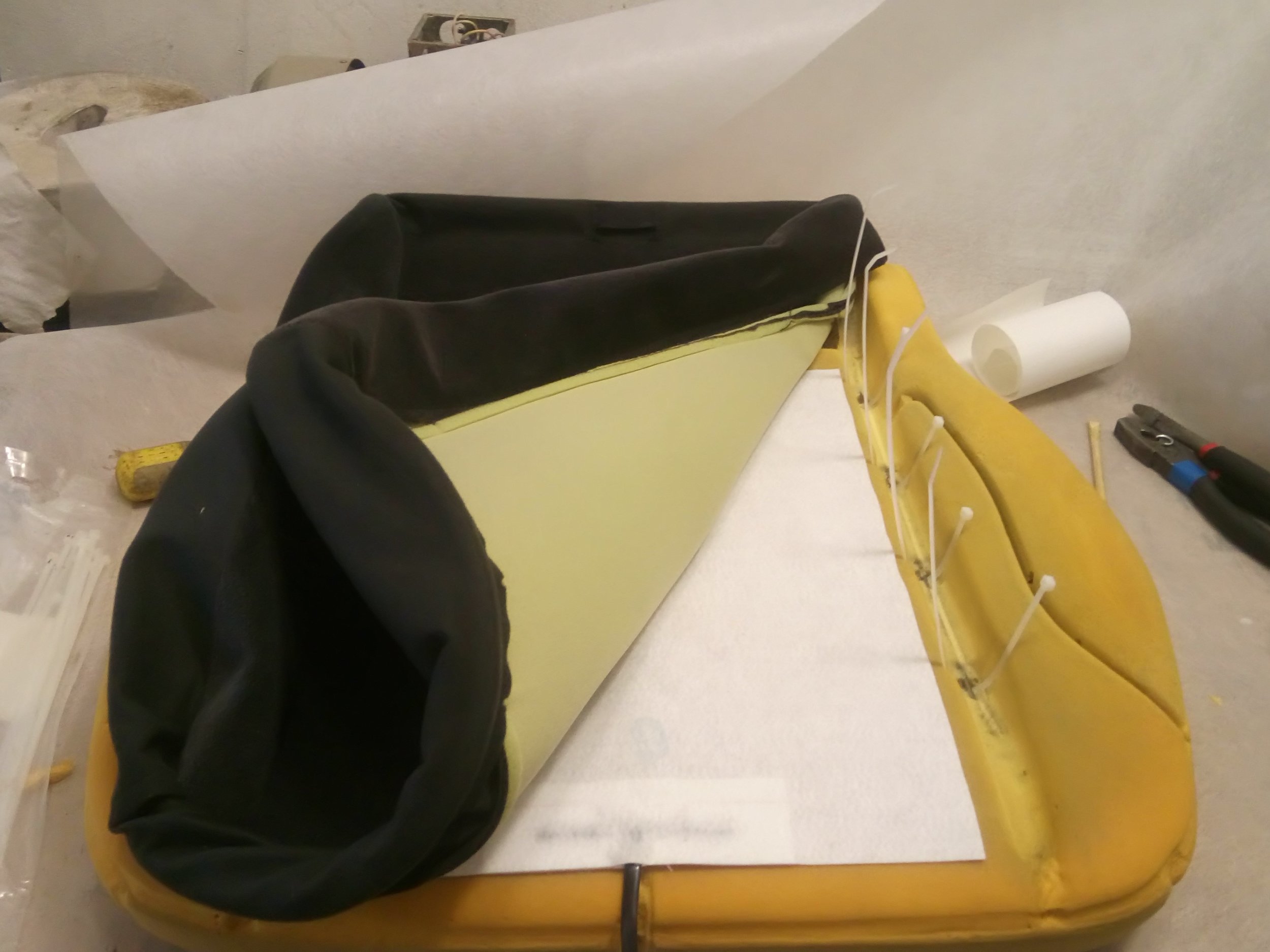

Стяжками восстанавливаем крепления обивки.

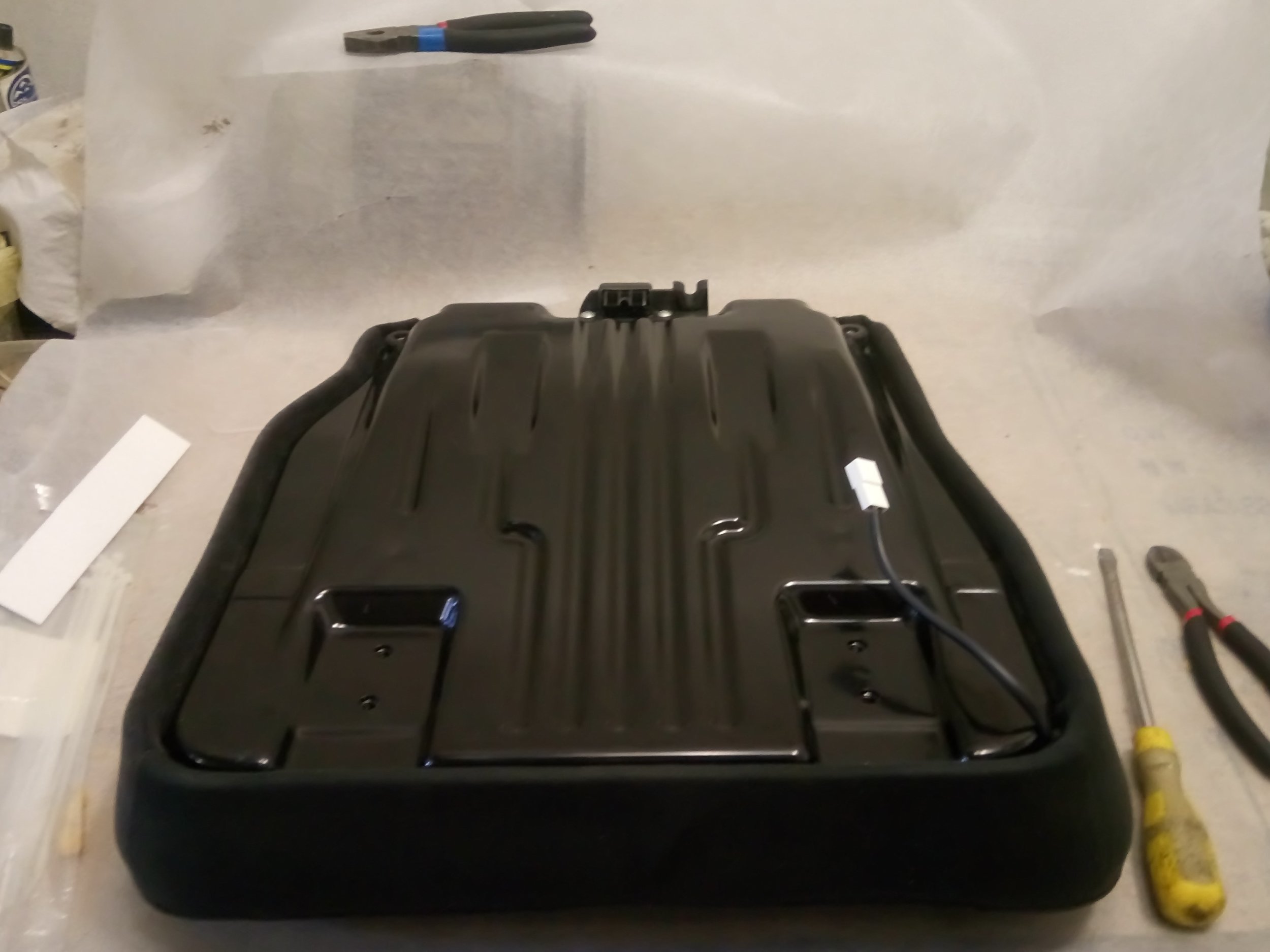

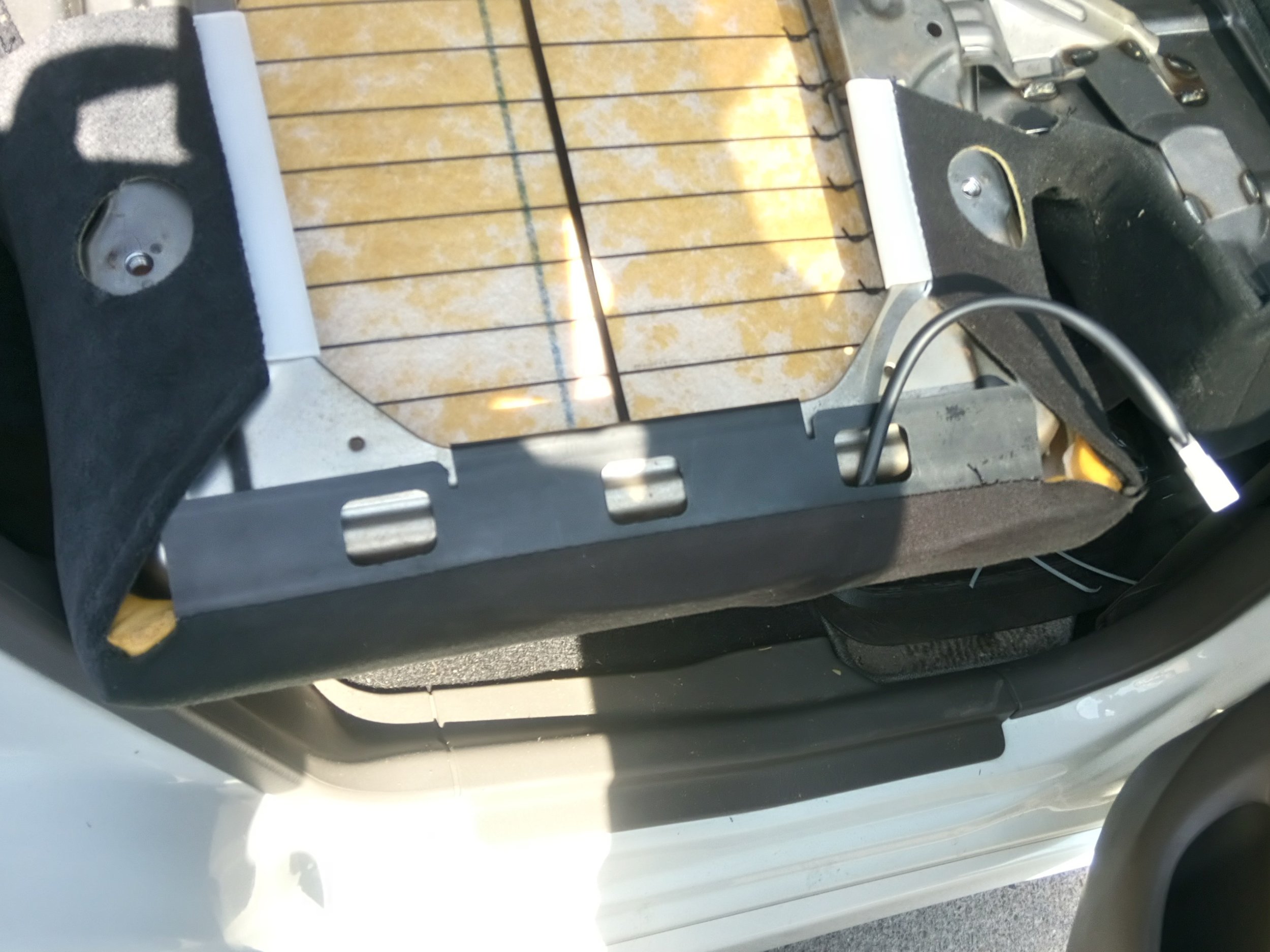

Немного подрезаем поролон что бы кабель не выпирал, и собираем сиденье до конца. В железной основе есть как будто специальный паз, как раз возле петли, куда и выводим кабель.

Повторяем туже процедуру с водительским сиденьем.

Размещаем нагревательный элемент так чтобы термореле не ощущалось 5-й точкой.

И выводим кабель через окошко крепления обивки.

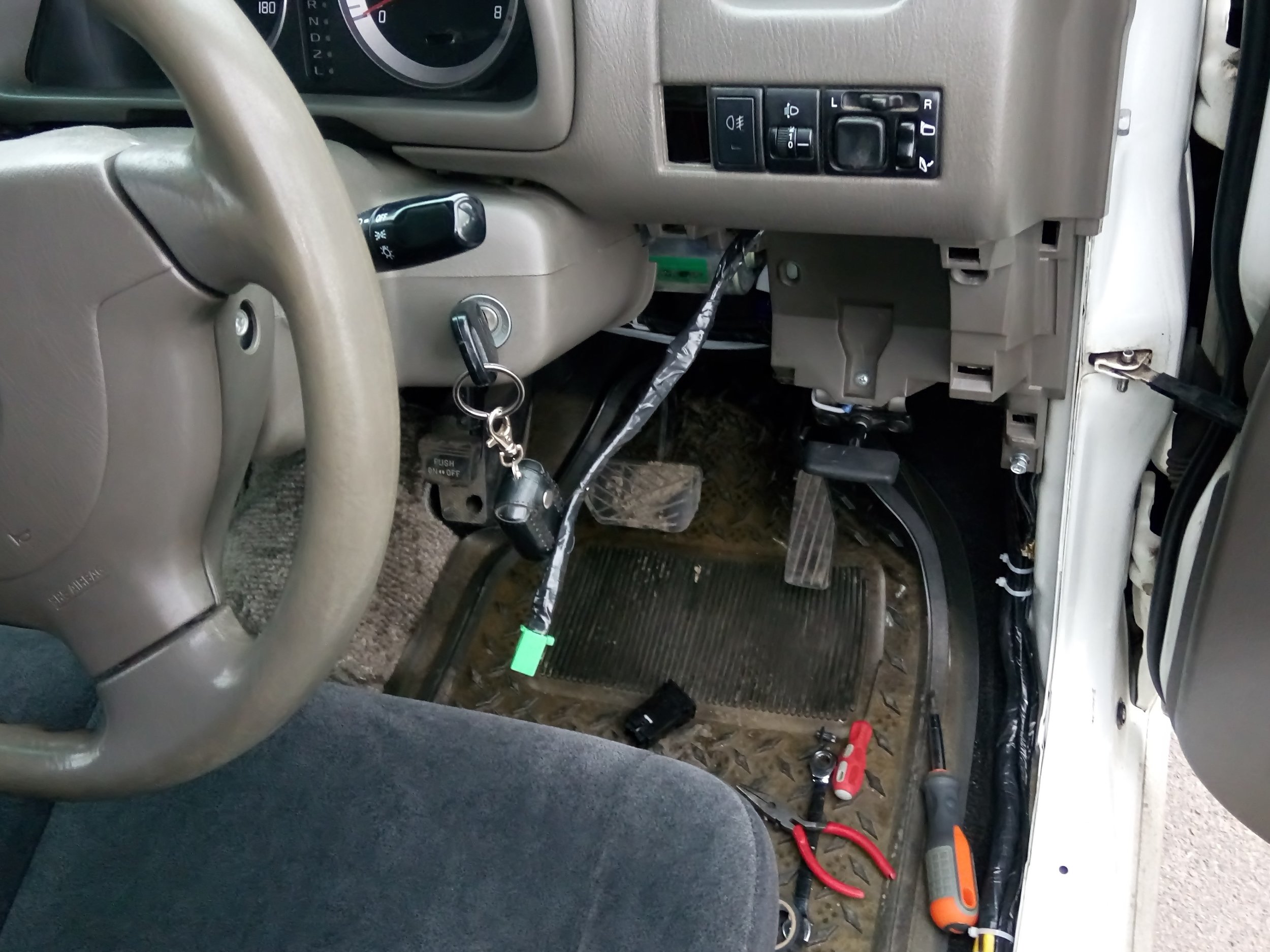

Водительское сиденье реально снять не вынимая кресло из машины, но для дальнейших работ его тоже надо демонтировать. Без сидушки кресло заметно менее габаритно и заметно легче, что упрощает демонтаж.

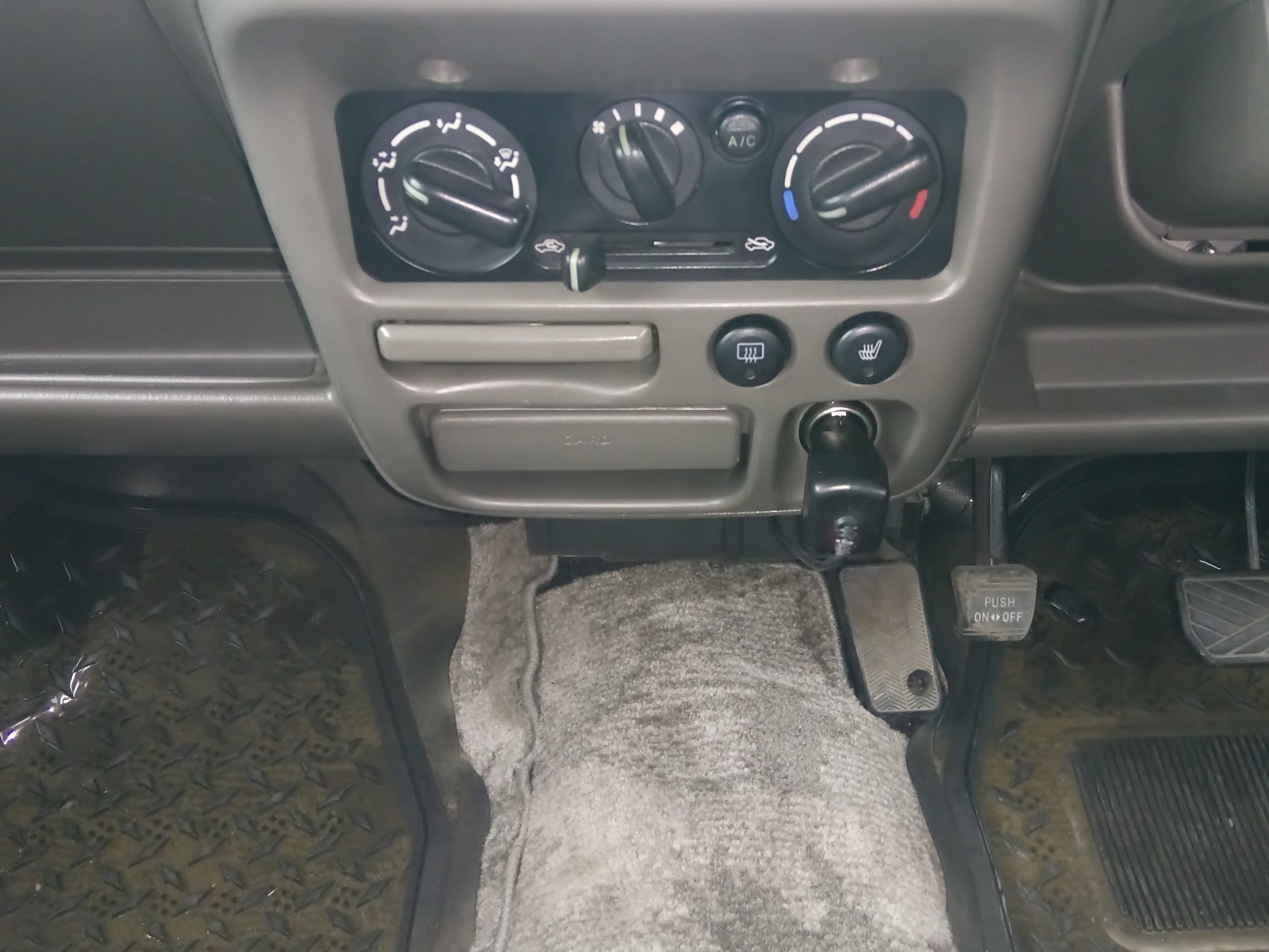

Снимаем облицовку центральной панели и дергаем заглушку. И о чудо есть родная проводка (как я понял у японца ее не было, он брал разъем с Цельсиора).

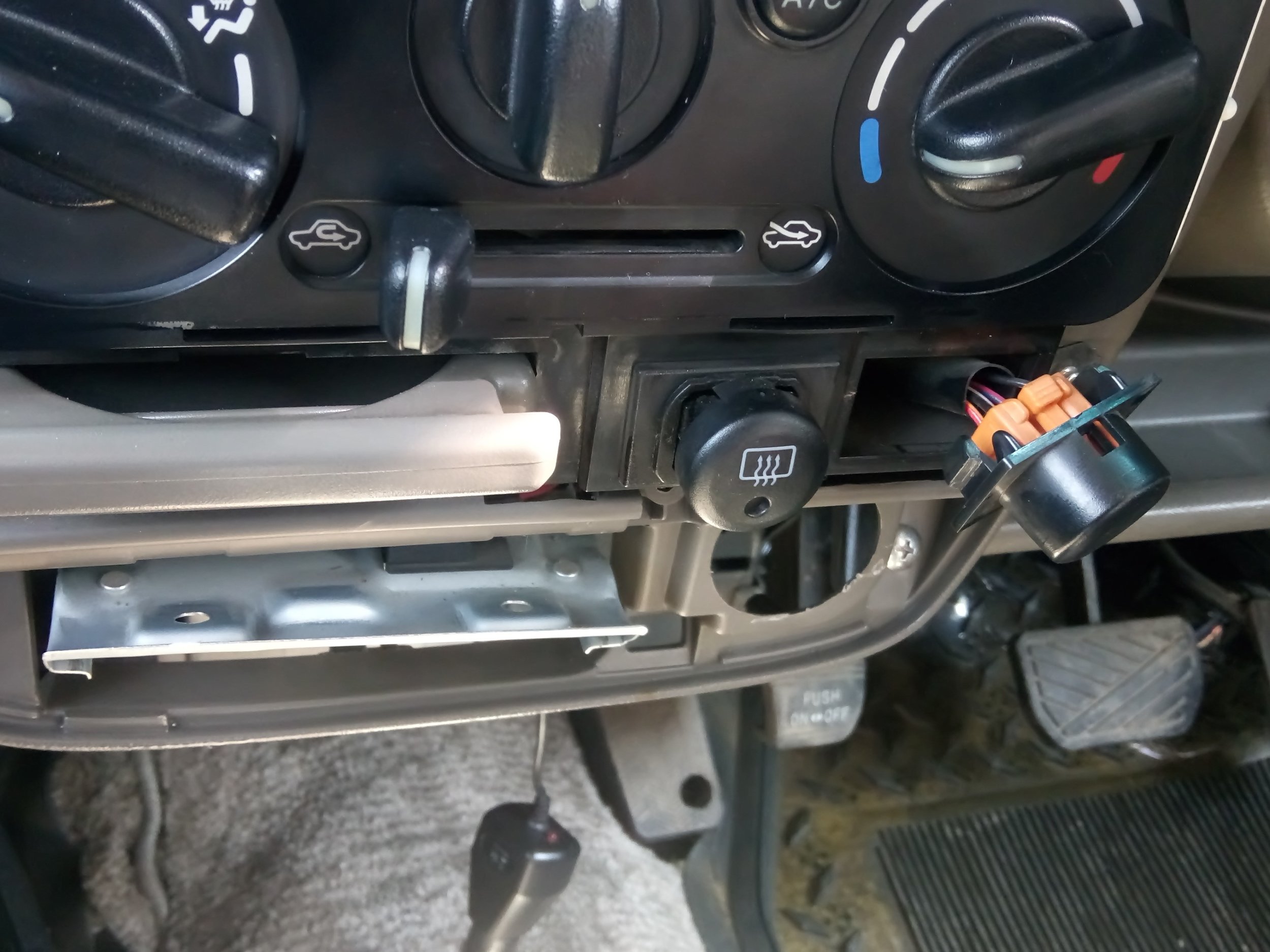

До окончания работ не надо защелкивать кнопку на место! Вытащить ее потом очень сложно. В отличии от заглушки у нее 4 лепестка.

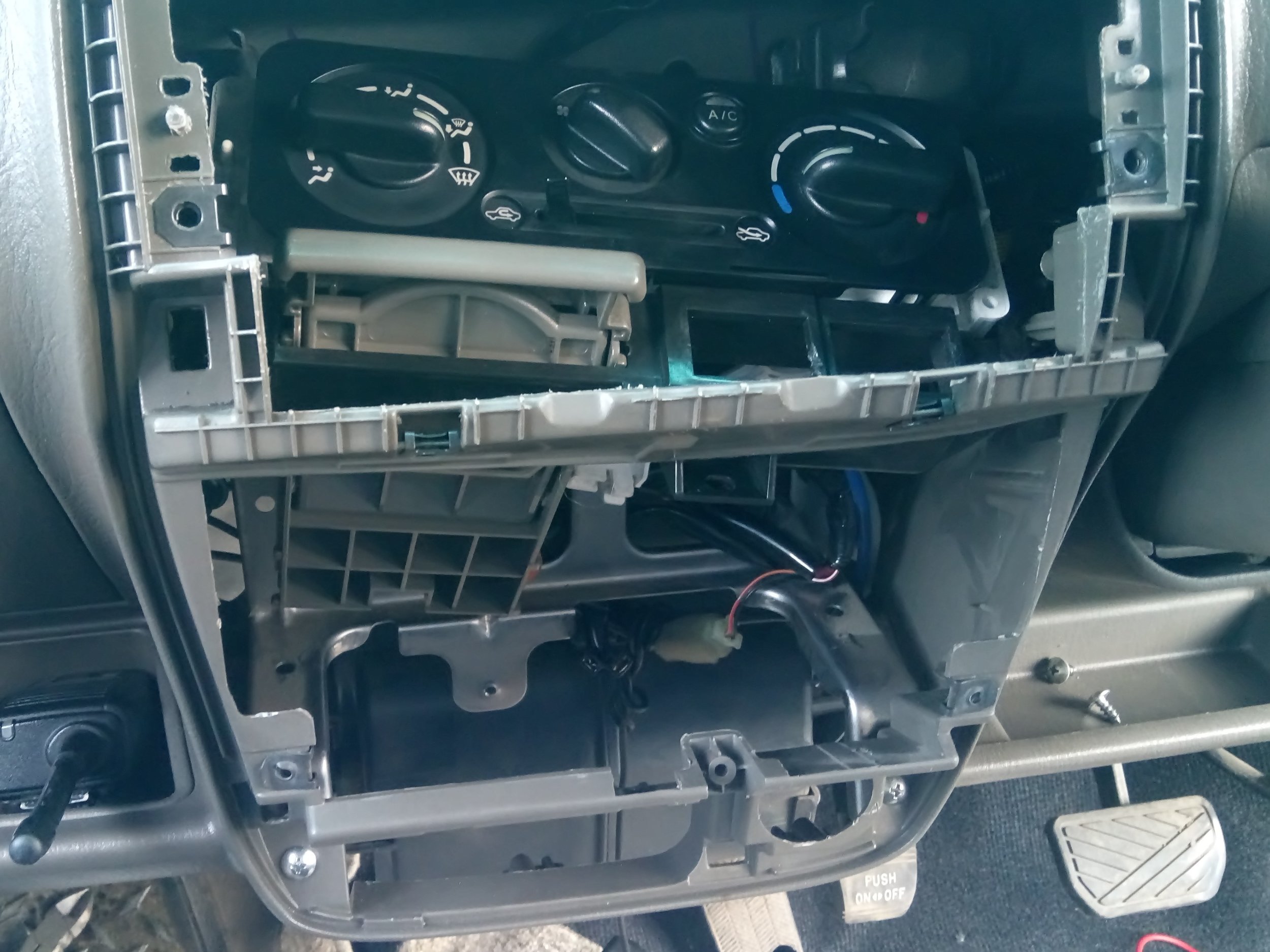

И без снятия блока печки вытащить ее не получилось (для этого пришлось снять магнитолу, тросы не снимал. Просто развернул блок внутри панели). А блок печки прикручен изнутри панели на 5 точек крепления (долго материл того инженера кто это придумал. Зачем 4 лепестка?!! Заглушка отлично сидит на 2-х и легко вынимается при необходимости. И зачем прикручивать блок печки изнутри панели?!!!).

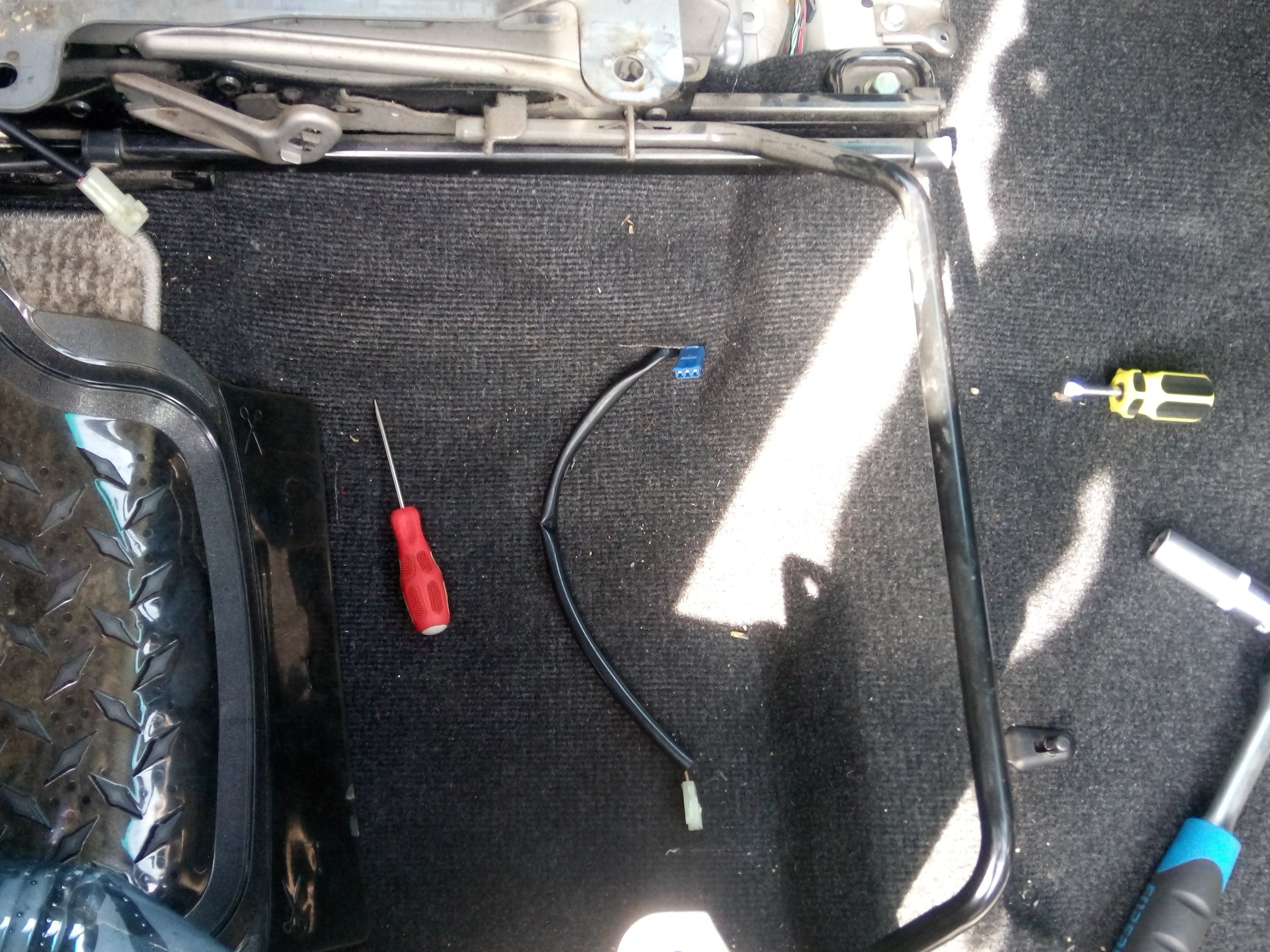

Далее поиски под ковровым покрытием привели к обнаружению штекера (синий) под водительским креслом.

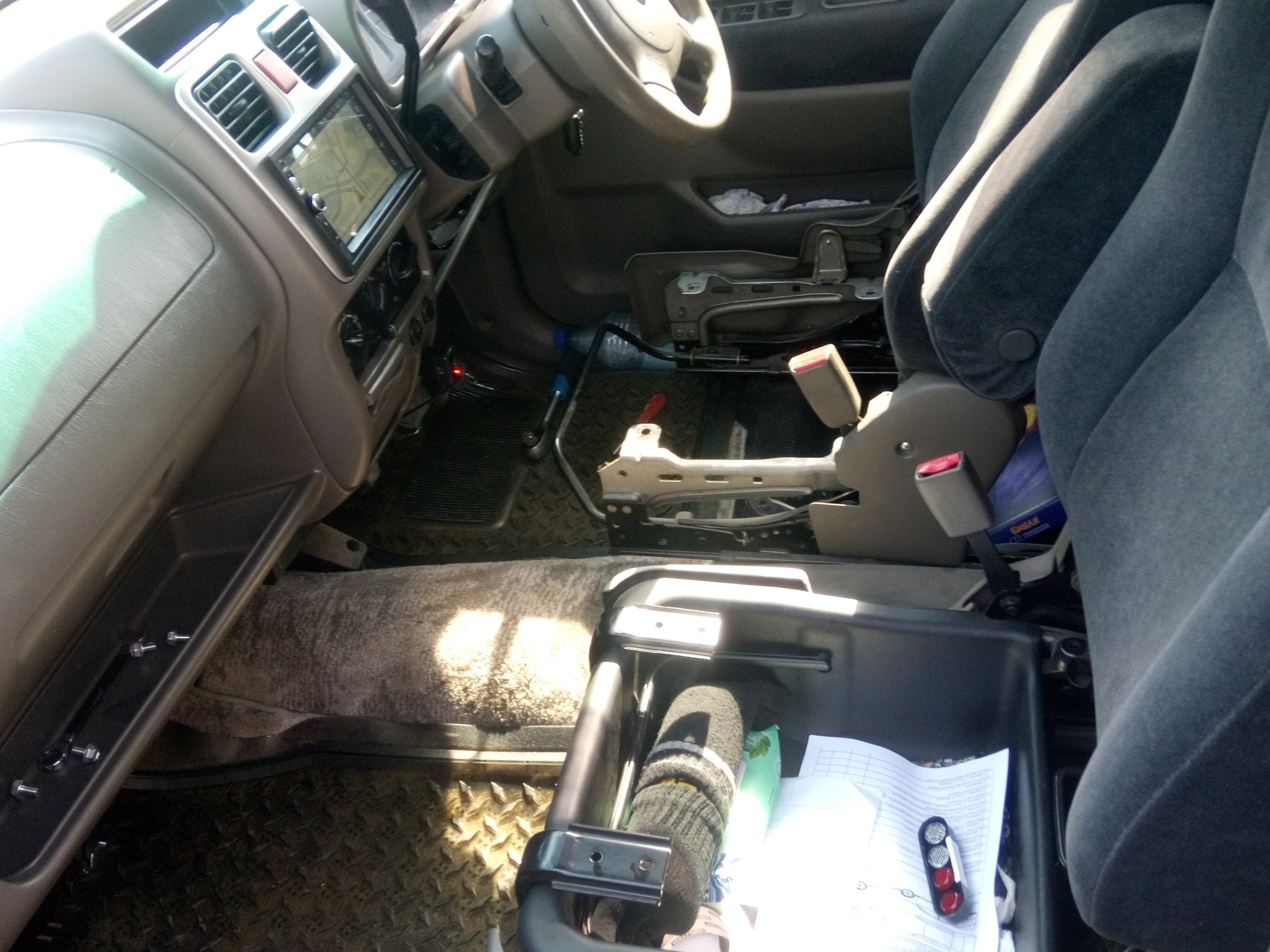

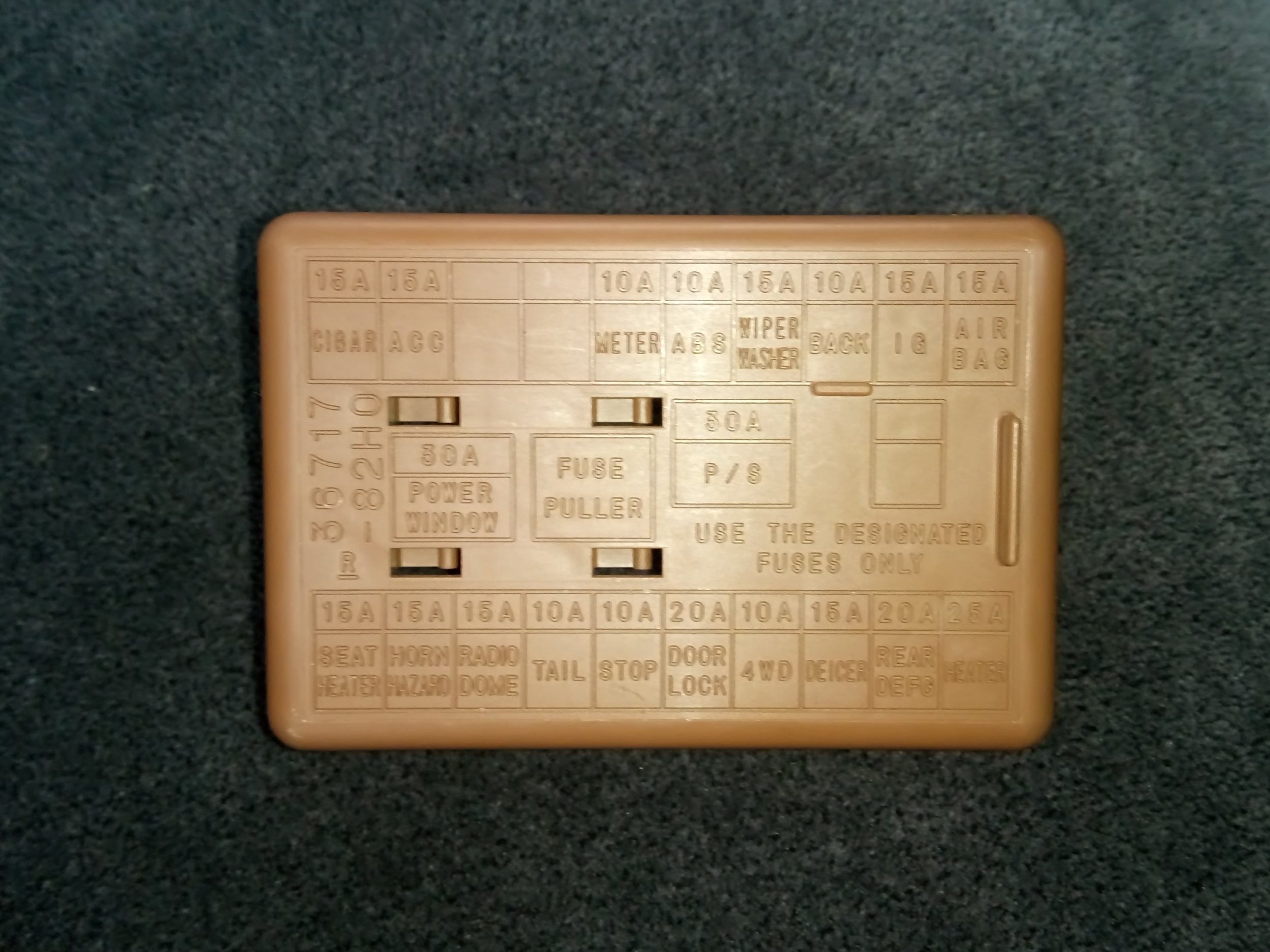

Но радость была преждевременна (( Это разъем для DVD или еще для чего-то. Один контакт "+", появляется при включении зажигания и 2 "-". Снятие обоих кресел, демонтаж нижней облицовки панели со стороны водителя, двойное прошаривание под ковром, прощупывание всей косы под панелью...так и не дали положительного результата. Разъем подогрева сидений так и не был найден. Зато был найден предохранитель на 15А, как раз в блоке предохранителей и что характерно именно для подогрева сидений (Seat heater).

От предохранителя куда то уходит "+", а на замыкающих контактах кнопки отсутствует напряжение. Вывод, где то должно быть реле. Под капотом в блоке реле есть отсутствующие реле, но нет проводки. Тупо пустое посадочное место(( Купил реле на 20А, и раз проводки нет, то нашел медный многожильный кабель на 1,5 (родная проводка визуально тоньше в 2 раза) и сделал новые косы. Обмотав их 3м 88т.

"+" на подогрев (силовые контакты реле) взял от блока предохранителей после предохранителя на 15А (как и задумывал производитель). А "+" на управляющие контакты реле, через кнопку, взял от синего разъема под ковром. Замыкающие контакты кнопки, нижние центральные.

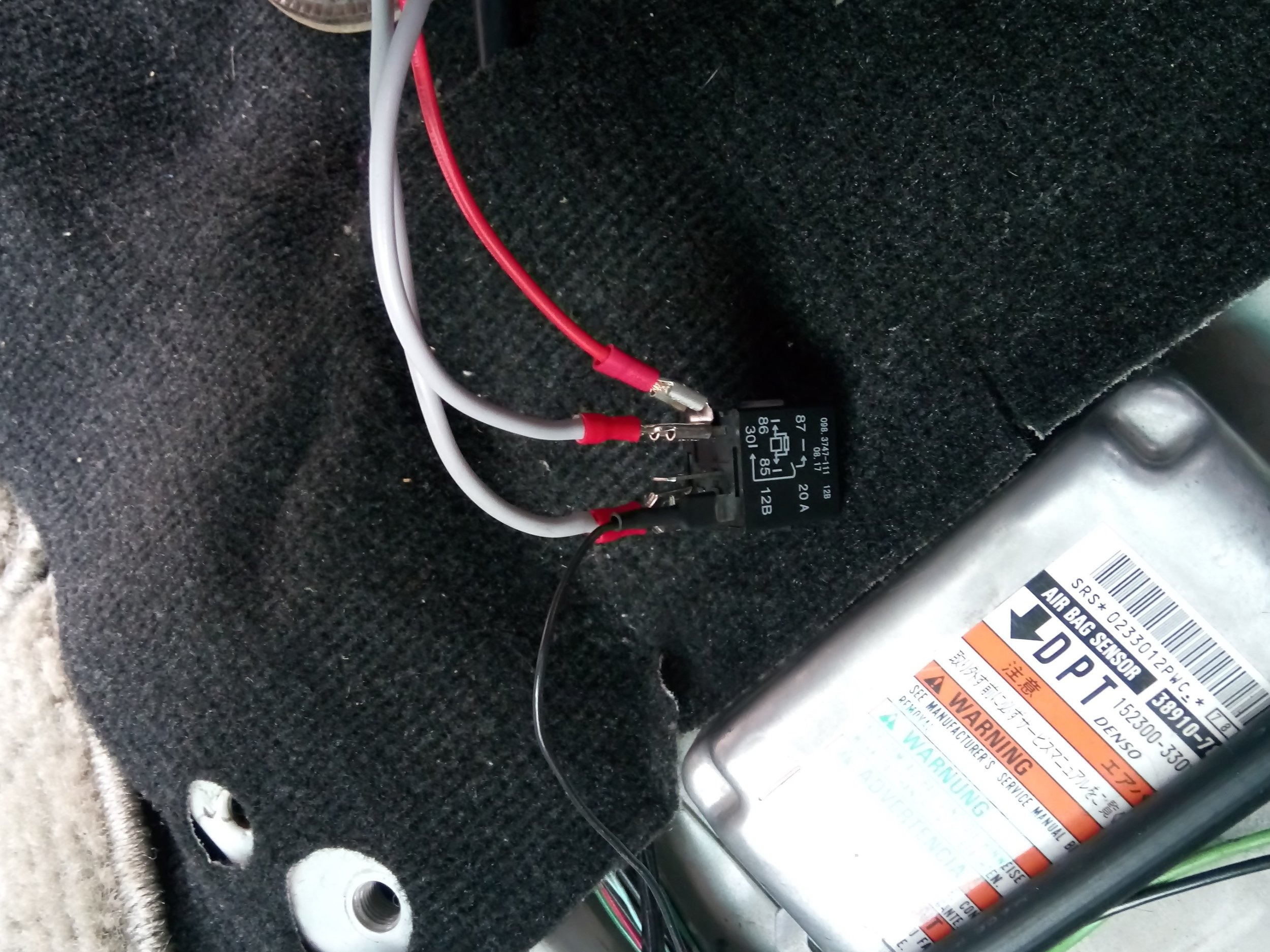

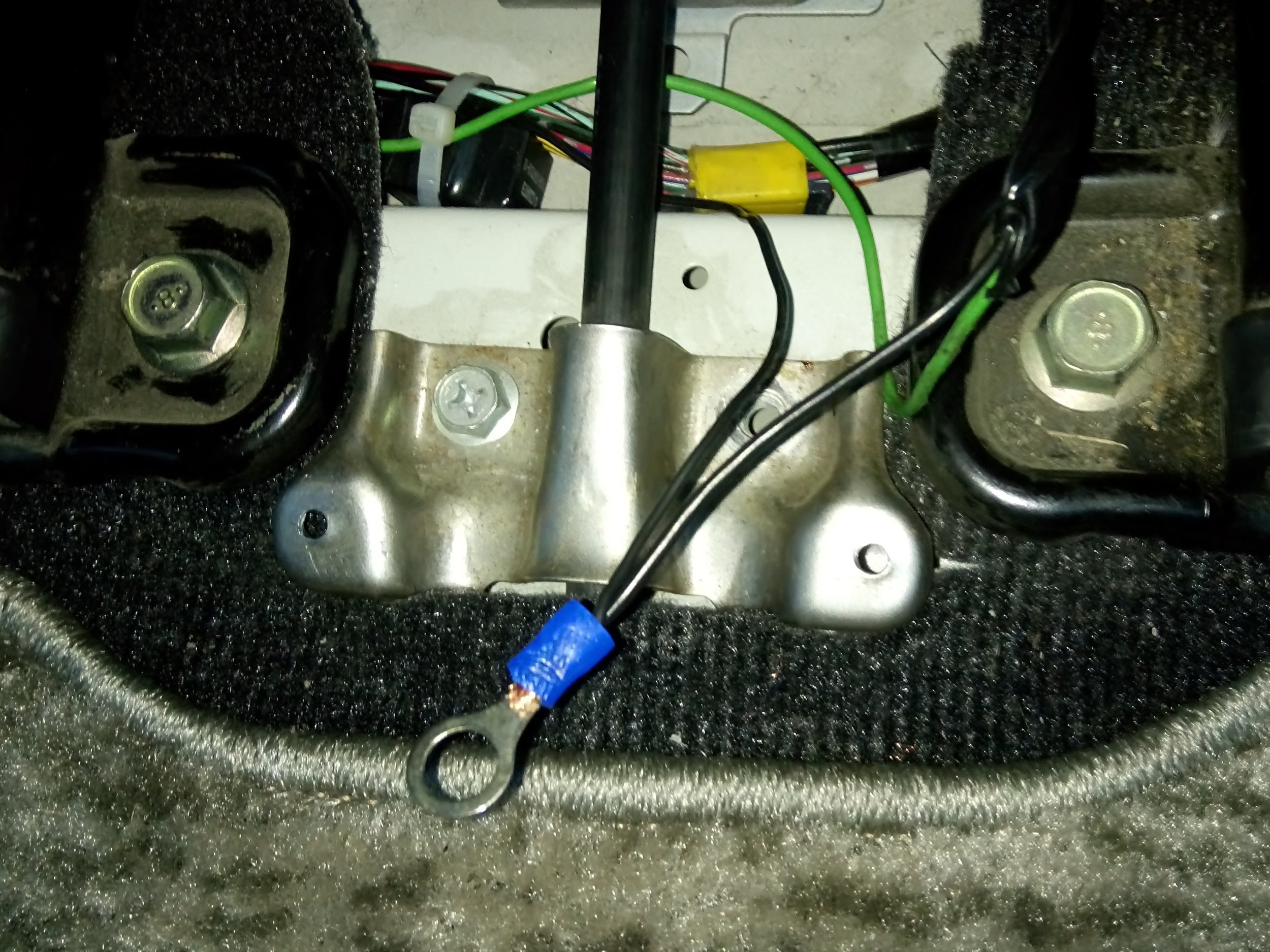

Реле закрепил стяжкой к косе под накладкой между креслами, там же и закрепил "-", открутив один из болтов кронштейна.

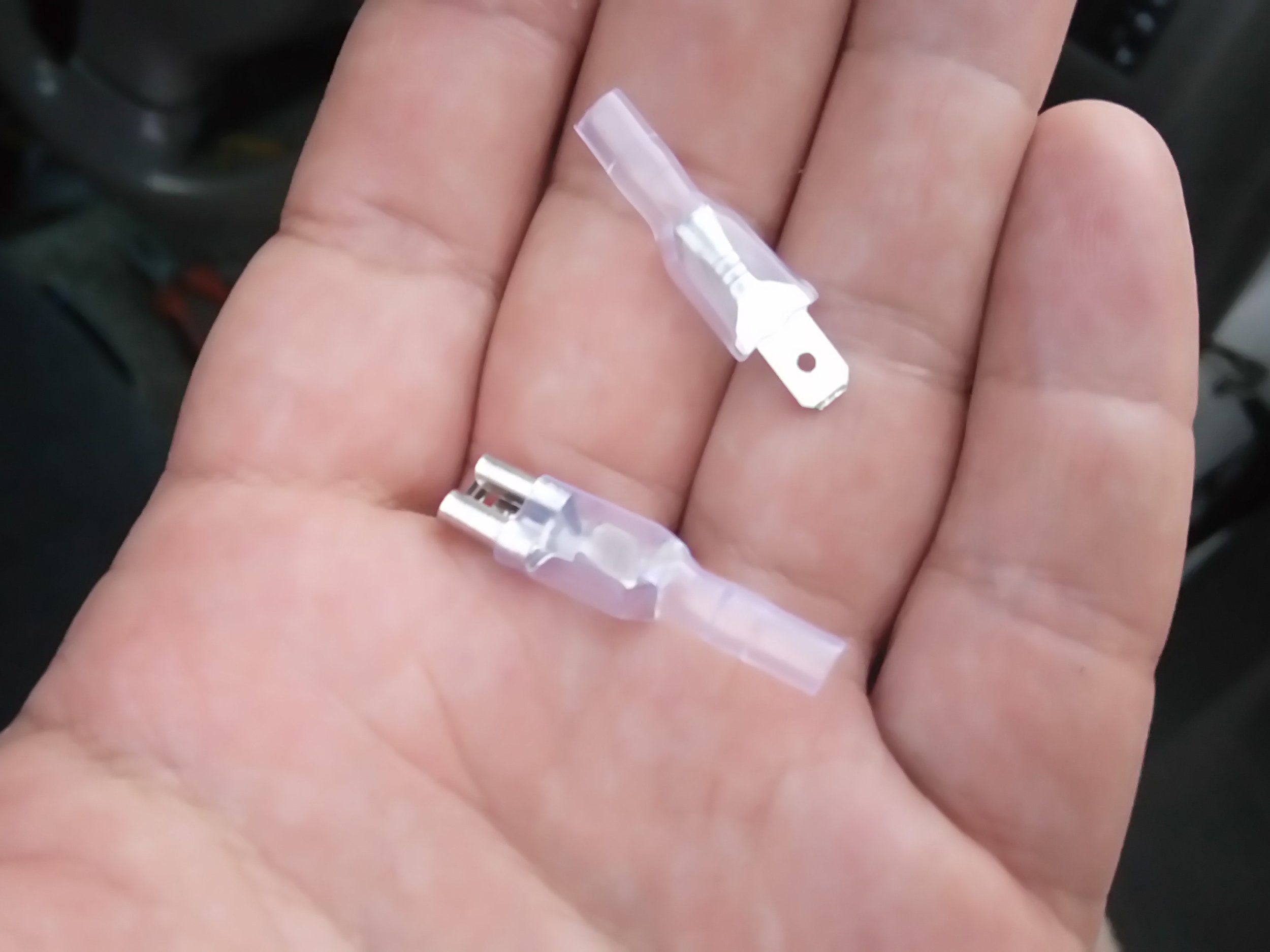

Все соединения делал через клеммы.

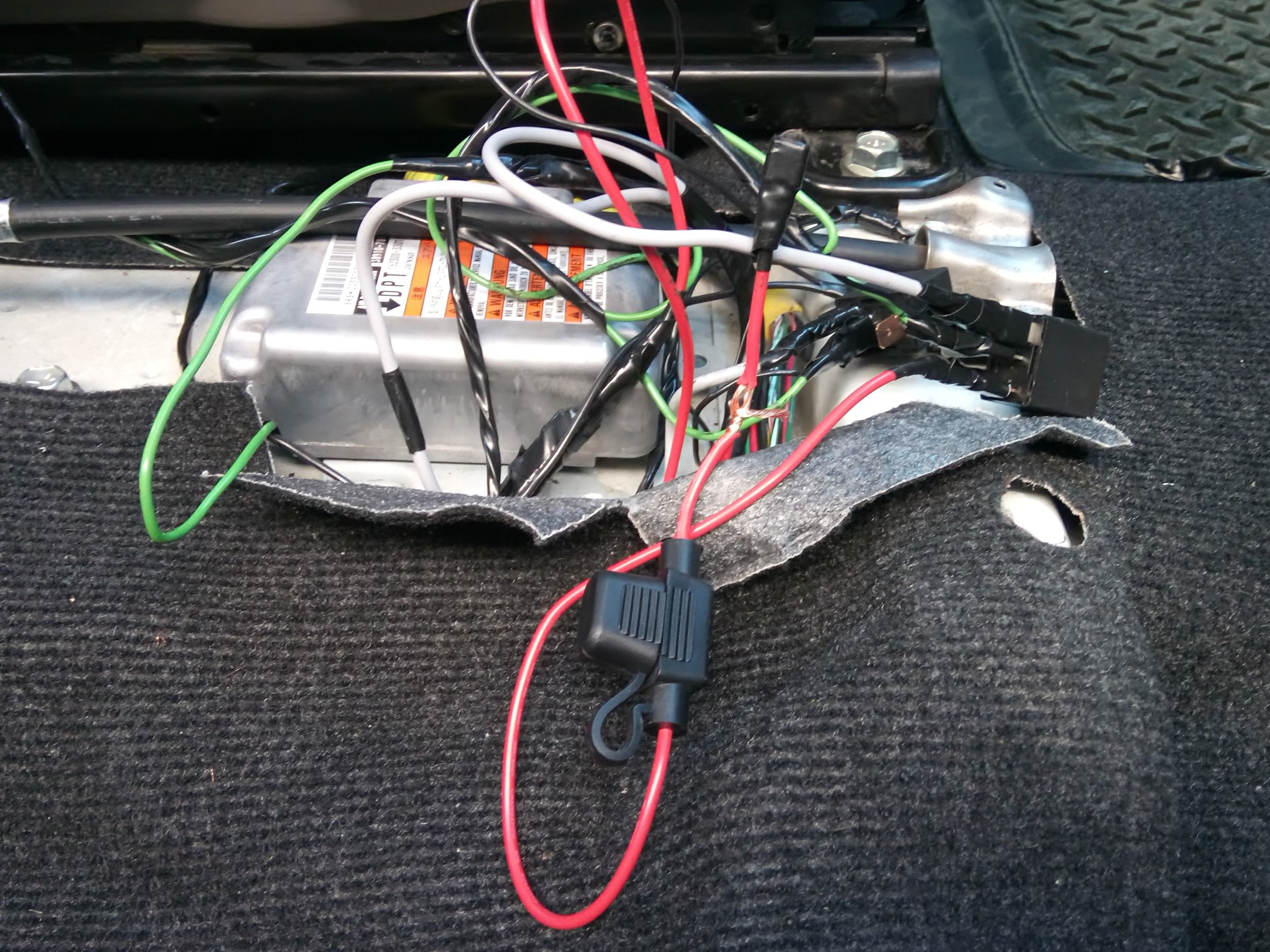

В установочном комплекте был толстый красный провод с изолированным гнездом с крышечкой и предохранителем на 7,5А. Я его оставил, хуже не будет. На фото тестовое соединение где "+" на силовые и управляющие контакты один, через клемму подпаралеливания.

20 минут тестового прогона, собранной конструкции. Жопу греет равномерно и очень не дурно. А все новые косы и места соединений остались холодными. Укладываем и крепим косы, собираем все облицовки. И наслаждаясь видом отсутствующей заглушки, ждем зимы.

Возможно будет 2-я серия, есть желание купить еще один установочный комплект и сделать подогрев не только жопы но и спины. Благо косы сделаны с запасом из 1,5 кабеля)))

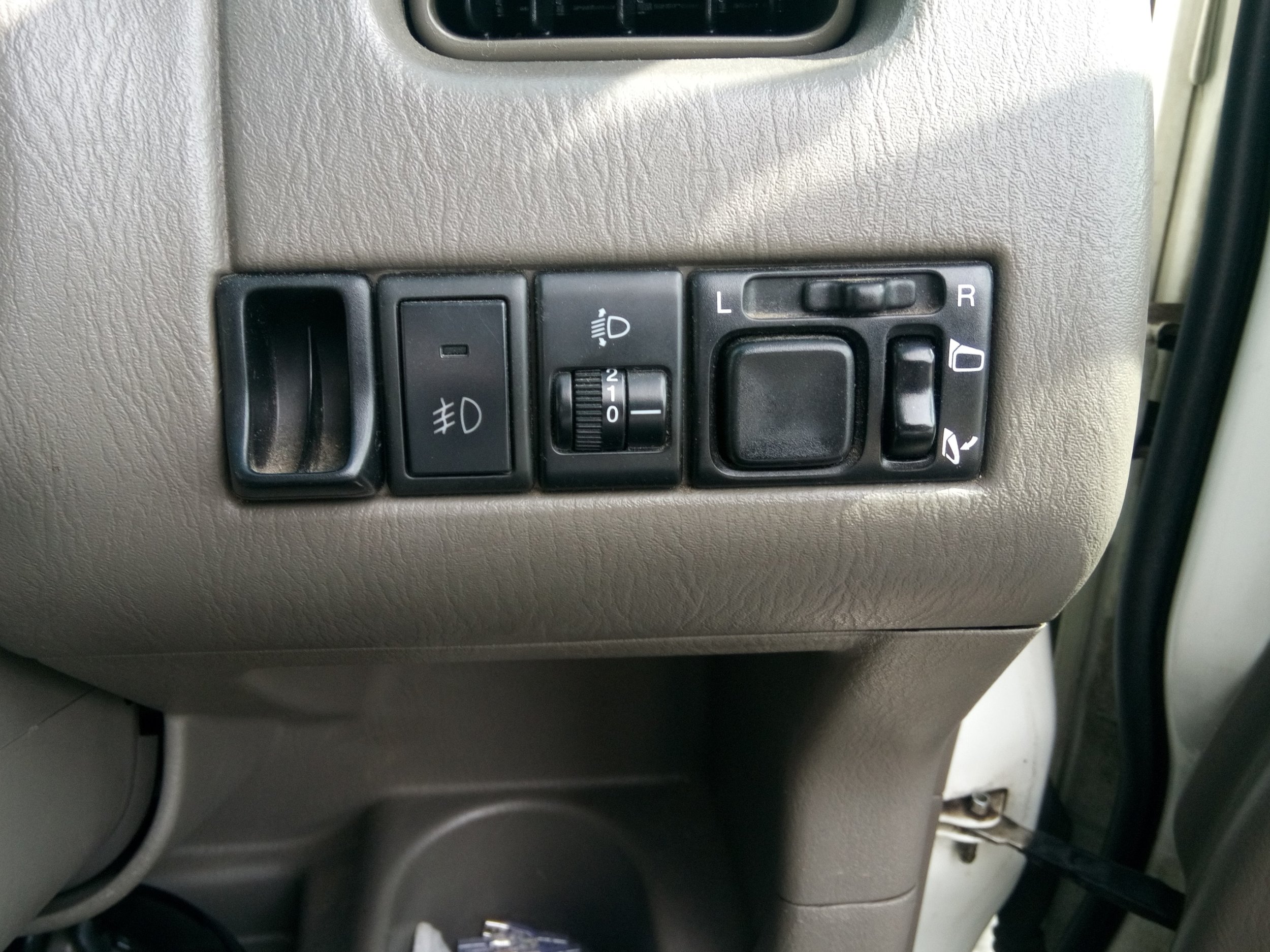

Есть еще нафиг ненужная монетница.

Идея разделить подогрев водителя и пассажира, купив еще одну кнопку. У витары есть сильно похожая. У пассажира будет под магнитолой, а у водителя вместо монетницы.

Или сделать подогрев зеркал.



[nait140]

Позже конечно пришла мысль купить еще одну круглую кнопку, и сделать для двух кресел две кнопки под магнитолой. Купить кнопку обогрева стекла вместо монетницы, и перенести проводку.

Оно так логичней получится, подогрев стекла рядом с корректором фар и регулировкой зеркал. А подогревы сидений под магнитолой)))) Жалко монетница одна и заглушек больше нет, придется отказатся от отдельной кнопки подогрева зеркал(((

Кто нибудь в курсе есть ли проводка в зеркалах для подогрева?
Одно ли реле на подогрев стекла и зеркал и где оно?



[hellhoundss]

Реле могут быть и разные.. на некоторых авто зеркала включаются сами при холоде или вообще работают всегда.



[nix13]

На венгре нету. Подогрев зеркал реально классная штука. Она стоит той мороки, что нужна для просовывания проводов через гофры. Я покупал готовые зеркальные элементы с подогревом, внимание!!- сильно рекомендую тщательно замазать герметиком место, где клемма соединяется с пленкой. И, обязательно, если можете машину на мойке, то водой тщательно промывать зеркало от попавшей Шампуни, ибо она щёлочь и электрохимически убьет нагреватель.



[nait140]

Вторая серия. Установка подогрева в спинки сидений.

Разбирать спинки можно не вынимая сиденье целиком из машины. Все вполне удобно делать и так.
Снимаем с пассажирского кресла столик. Две клипсы внизу и две защелки вверху внутри спины.

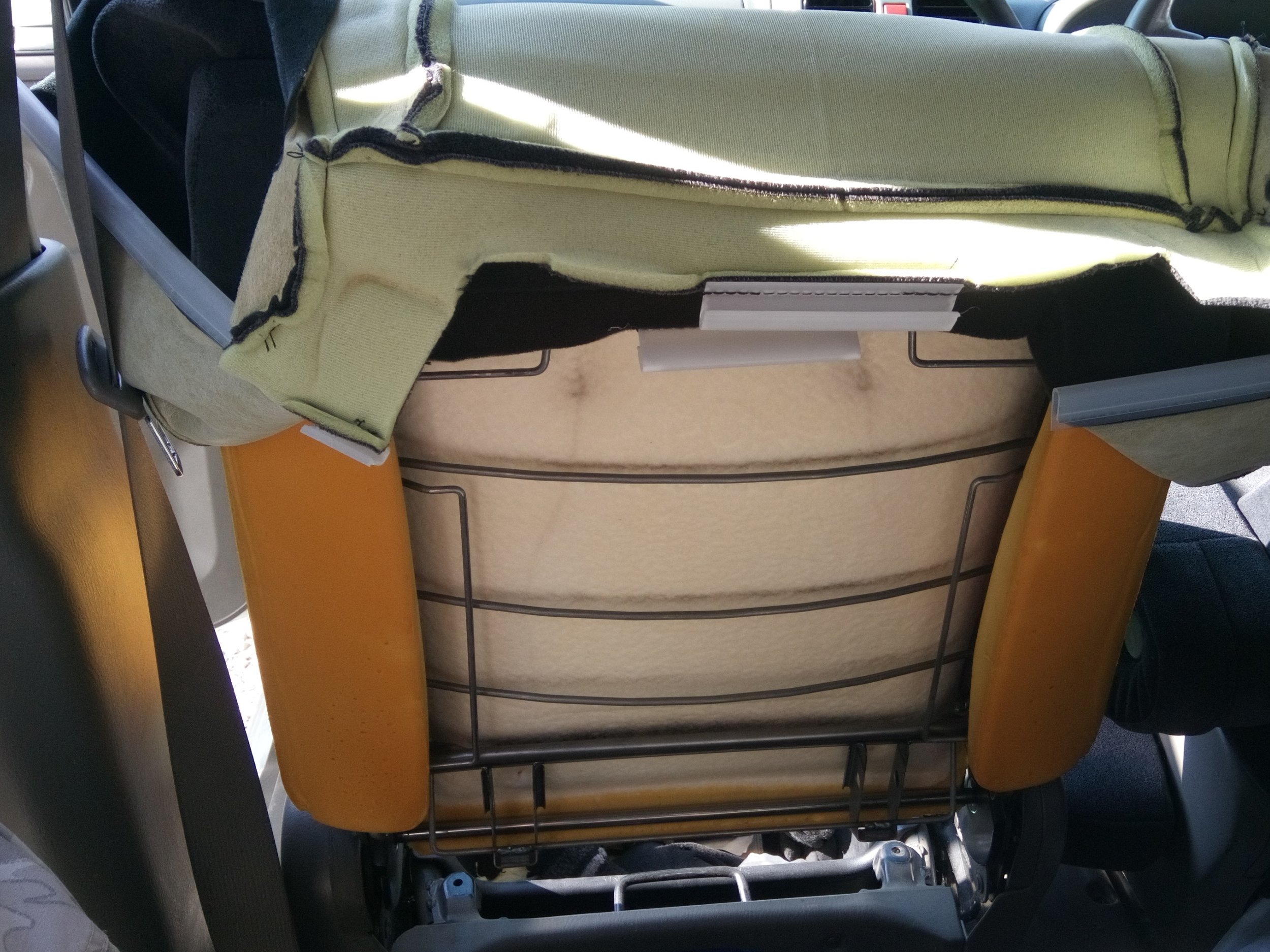

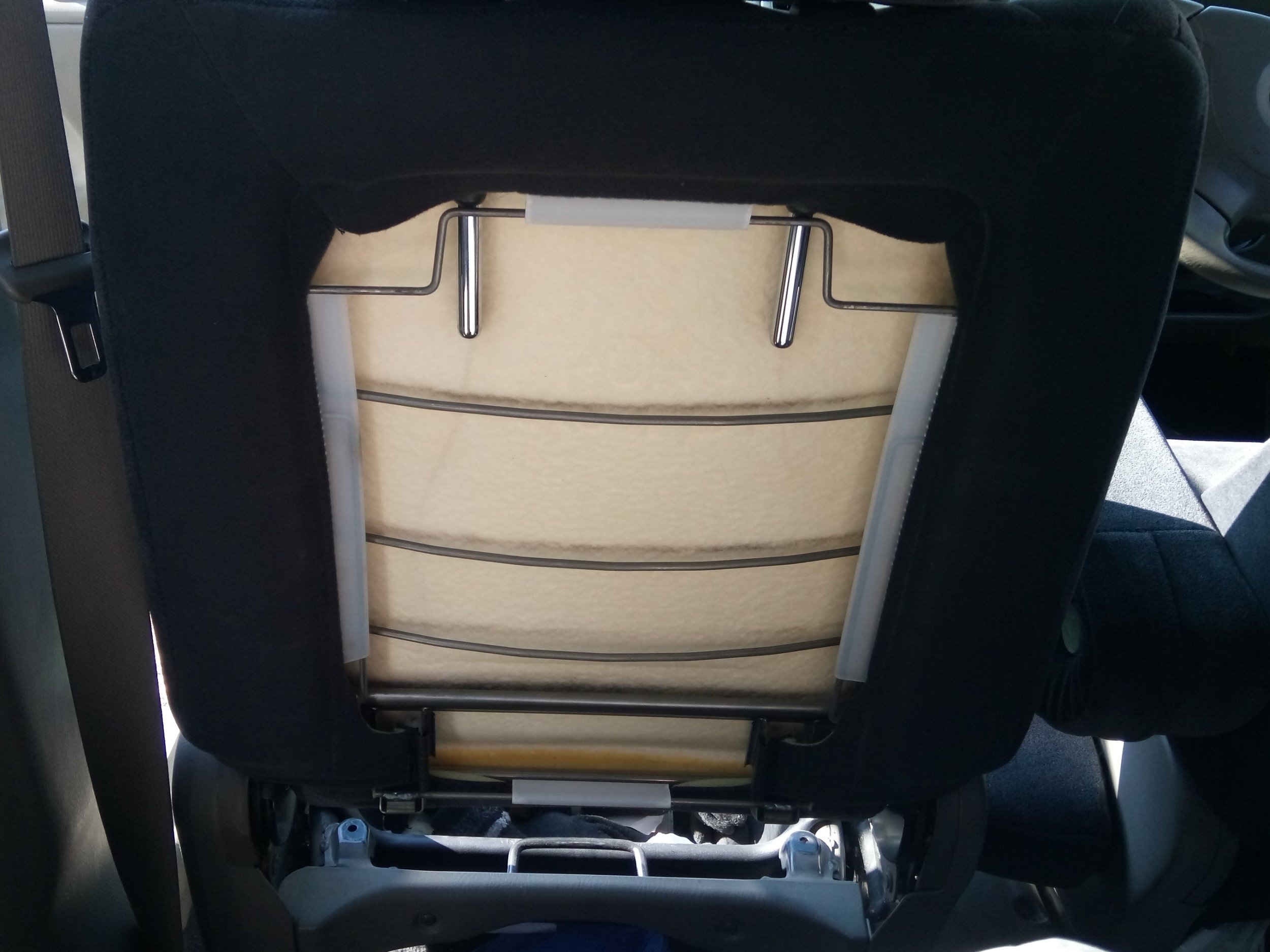

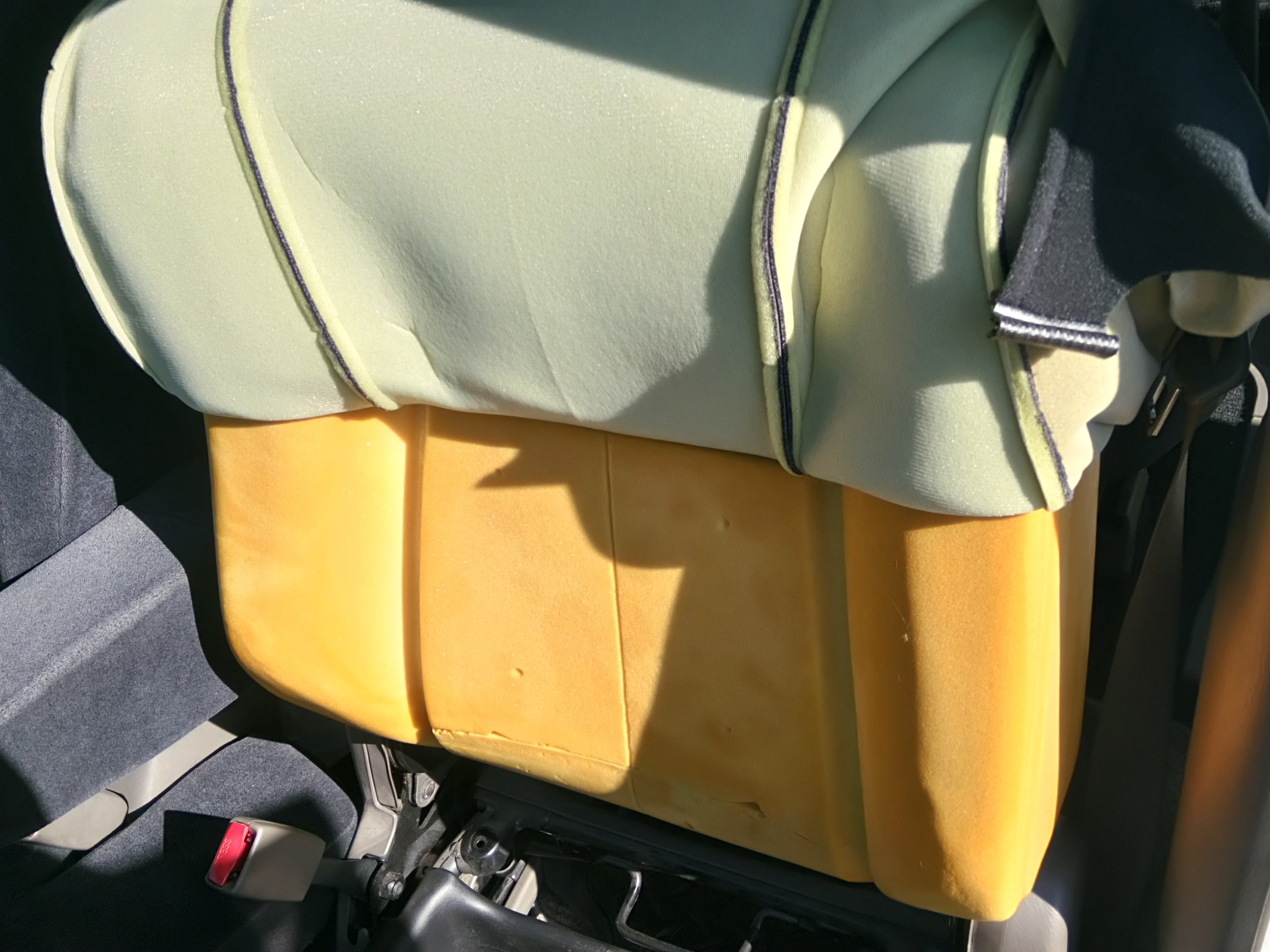

Далее все просто, отстегиваем защелки. Снимаем подголовник, чтоб не мешал и закатываем обивку как носок.

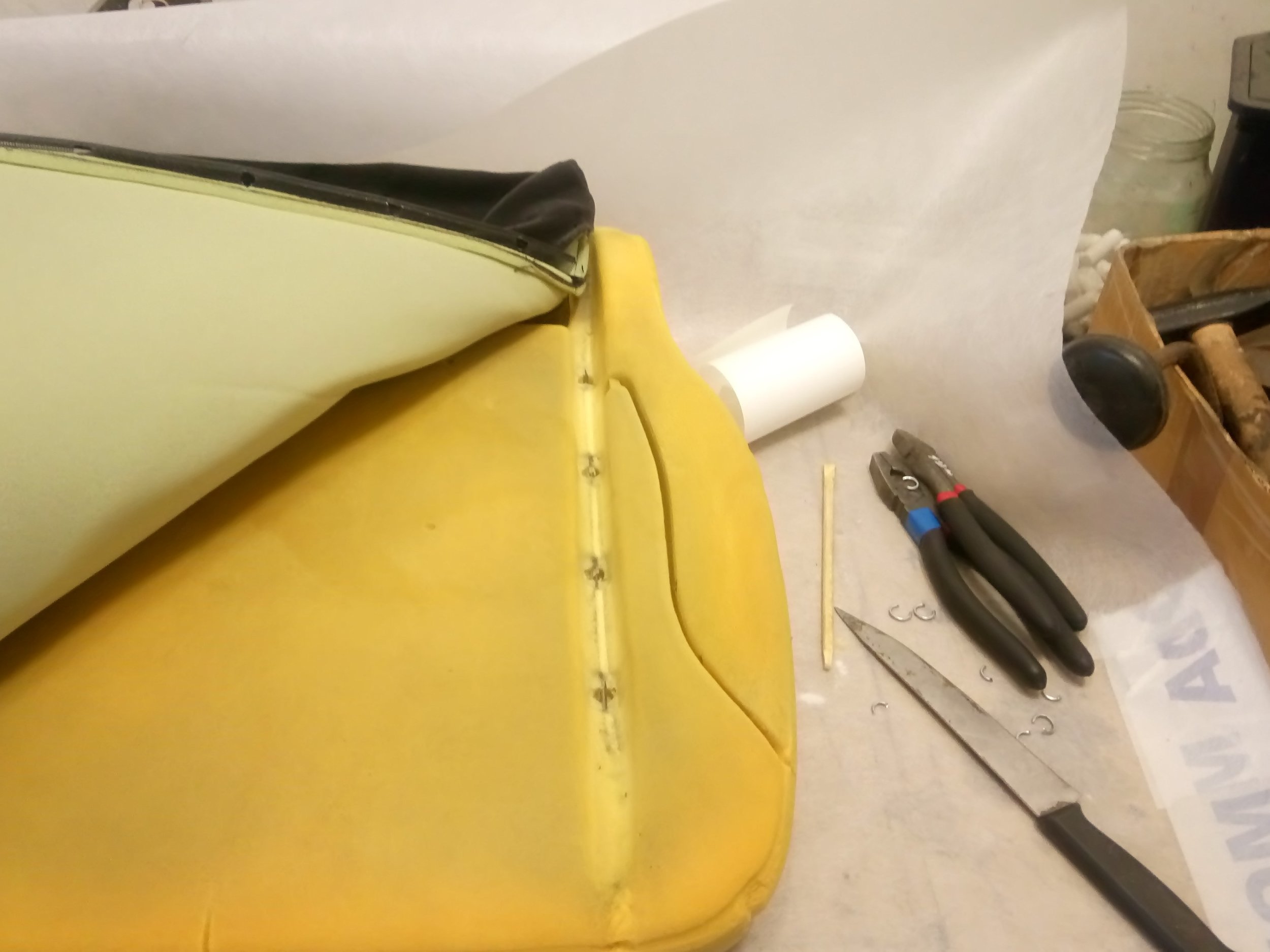

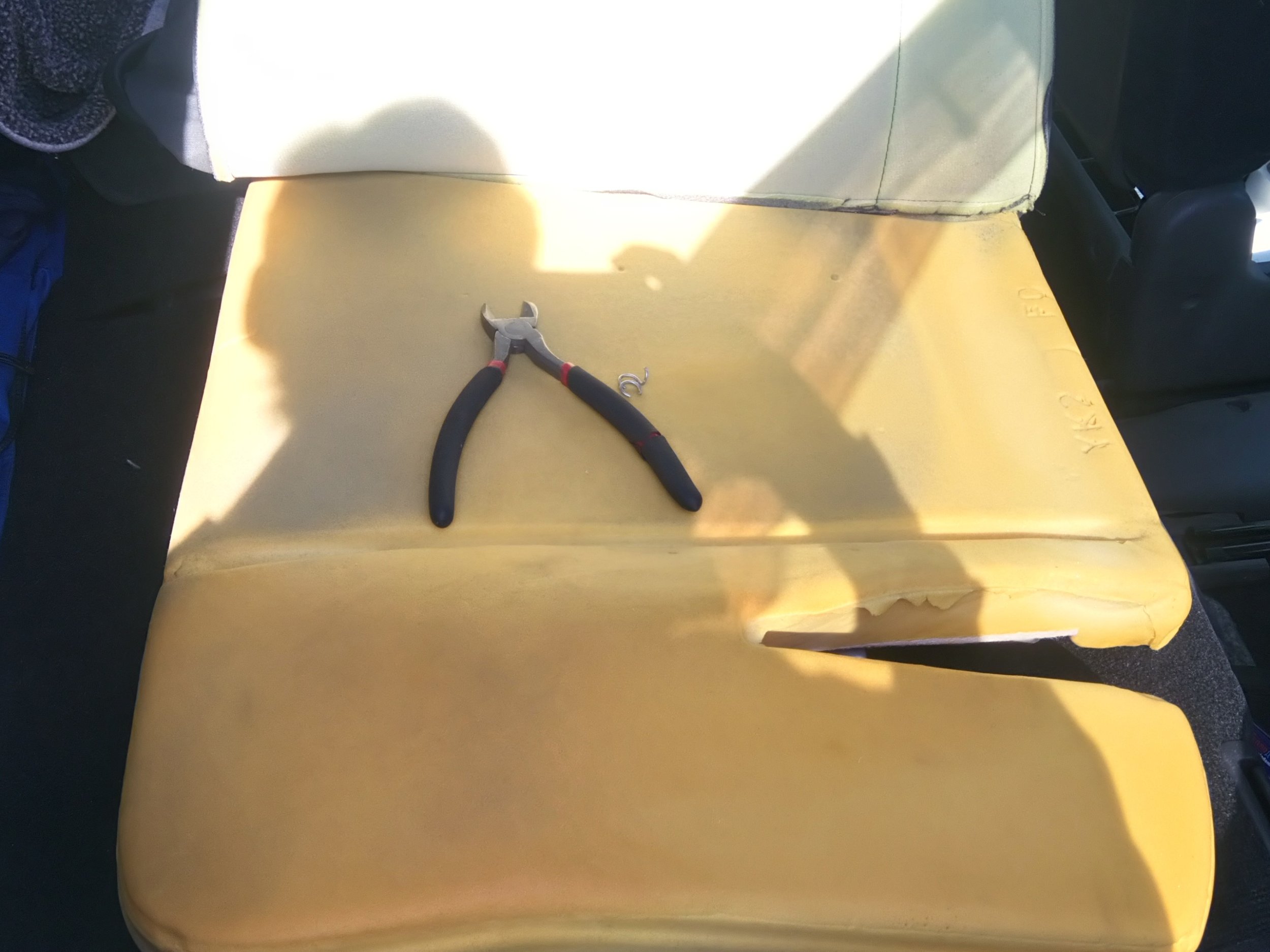

Откусываем кольца спереди.

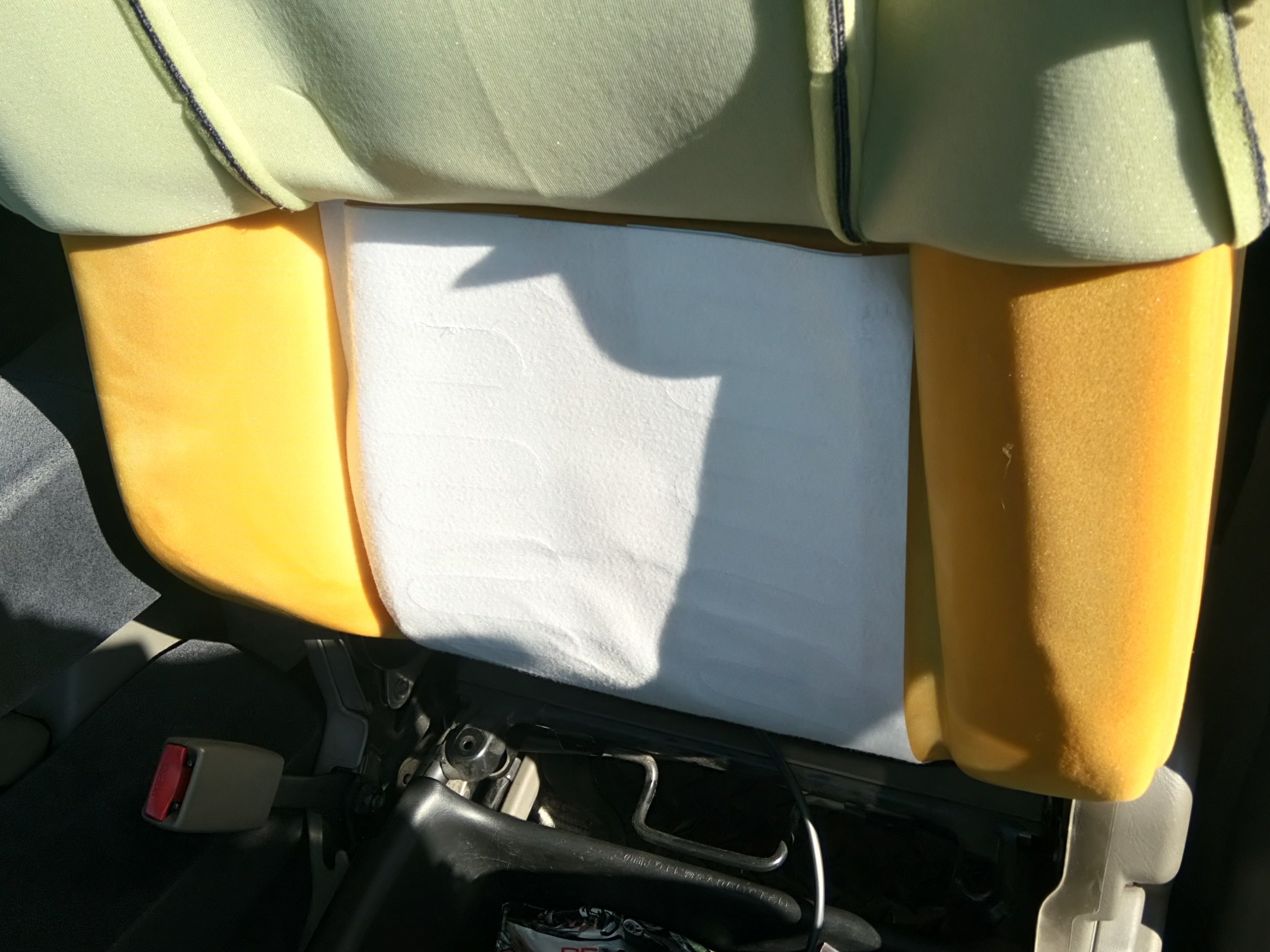

Примеряем и клеем подогревательный элемент. Как указанно в инструкции, запрещено использование цепи без термореле. Нагревателя 2, а термореле только в одном из них. Т.к. ранее в пассажирское сиденье был встроен нагреватель без термореле. Клеим нагреватель с термореле. Потому как будем делать подогрев каждого сиденья раздельно. От разных кнопок, через разные реле от общего "+".

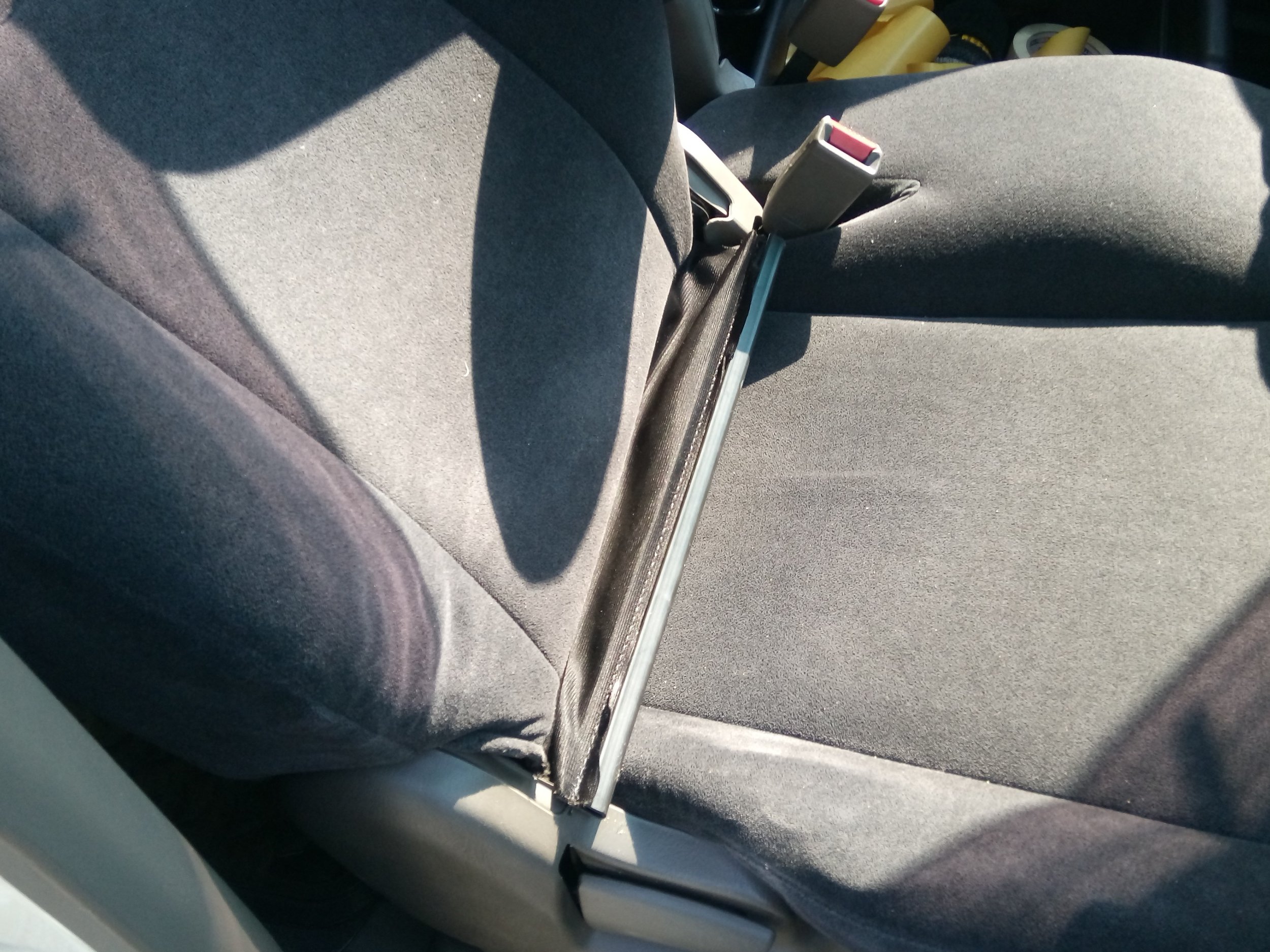

При сборке чехла, долго пришлось возится вот с этой застежкой. Очень плохо она проходила между петель.

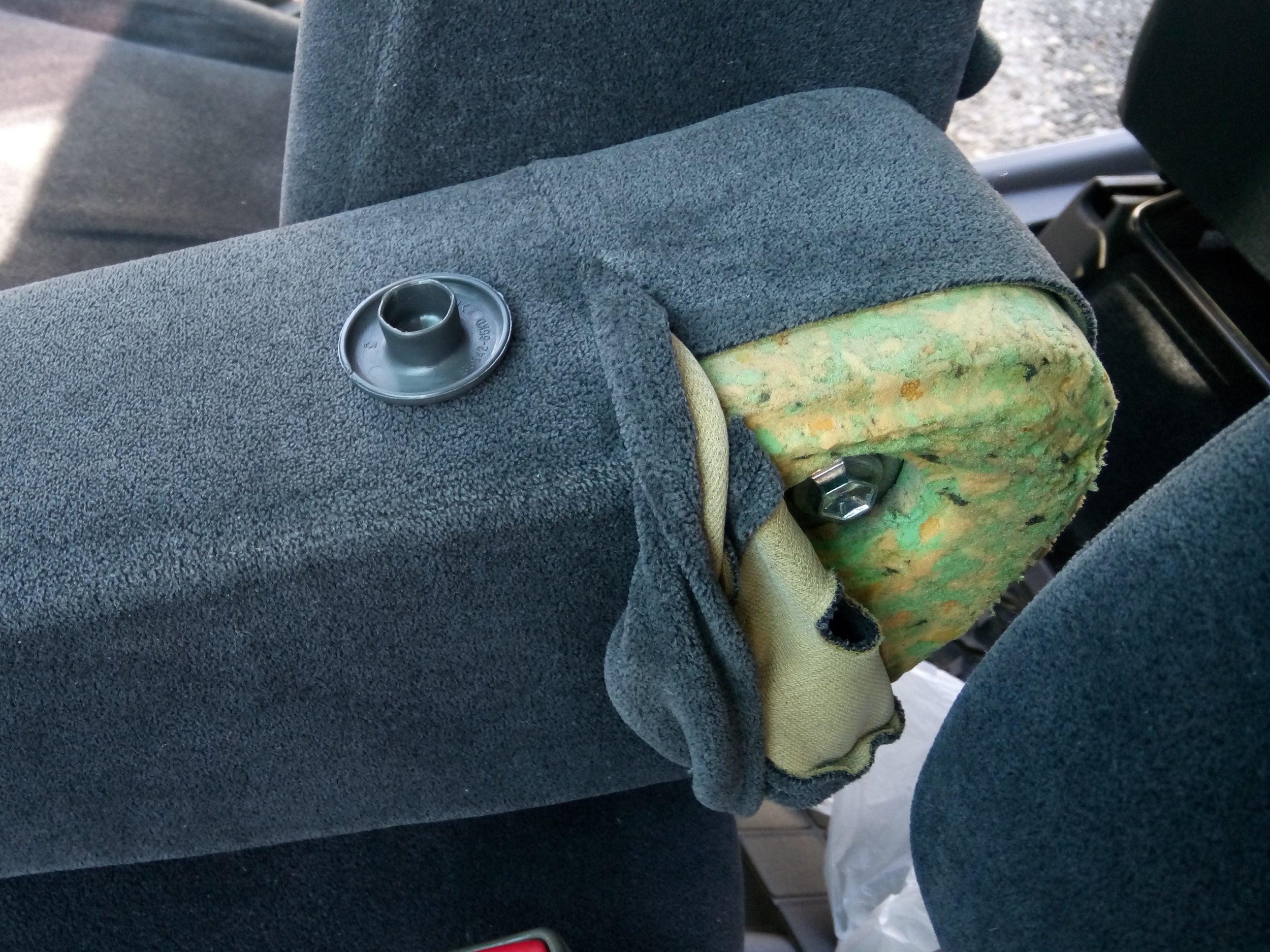

Подлокотник с водительской спинки, желательно снять. Но можно и не снимать, будет сложнее но вполне реально и так.

Те же защелки, кольца...Так же стяжками потом восстанавливаем прилегание шва...

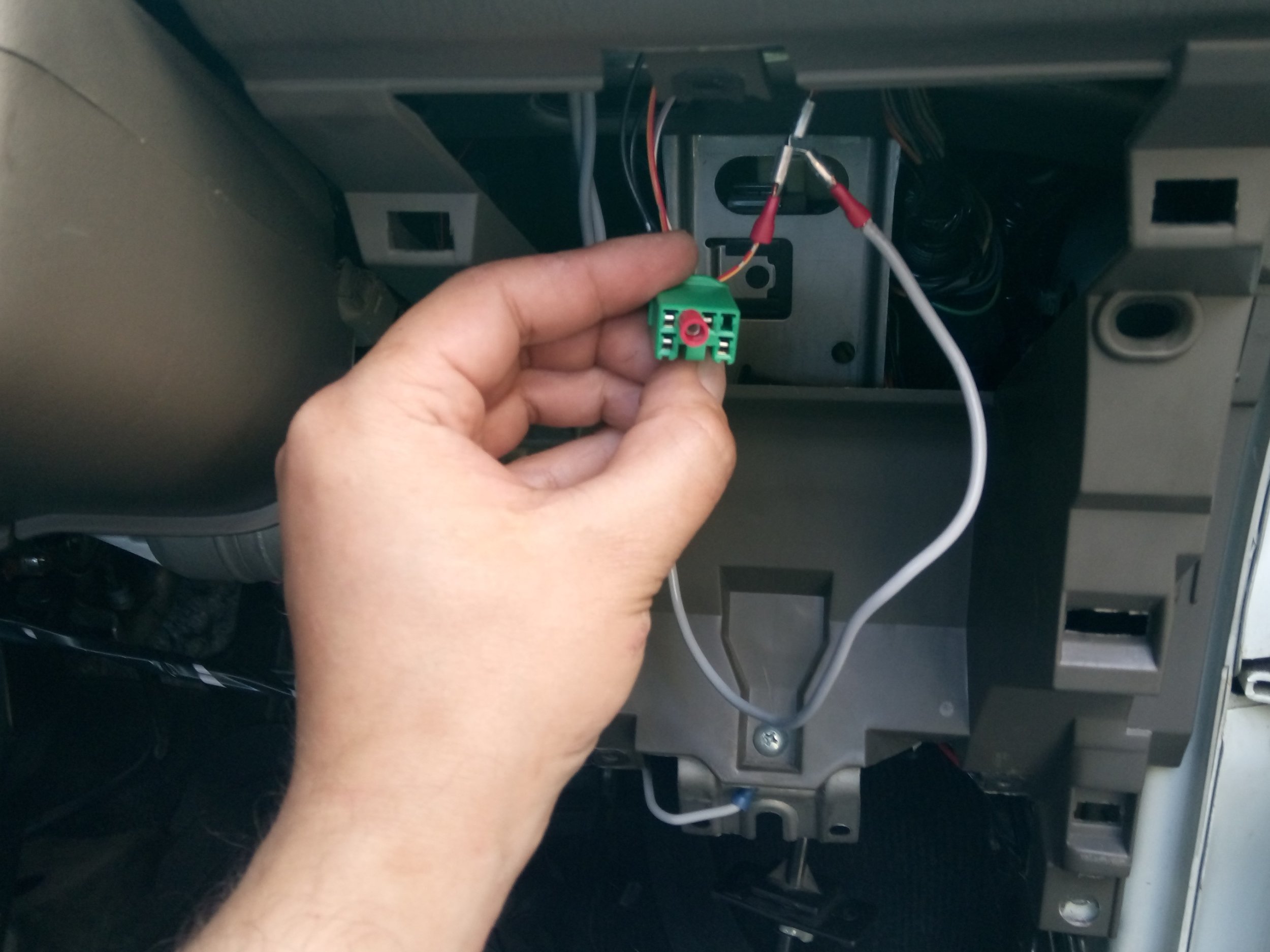

"+" ночной подсветки, будущей кнопки включения подогрева водительского кресла берем с "+" подсветки кнопки включения туманок. В разрыв через клеммы подпараллеливания. "-" садим через клемму кольцо рядом.

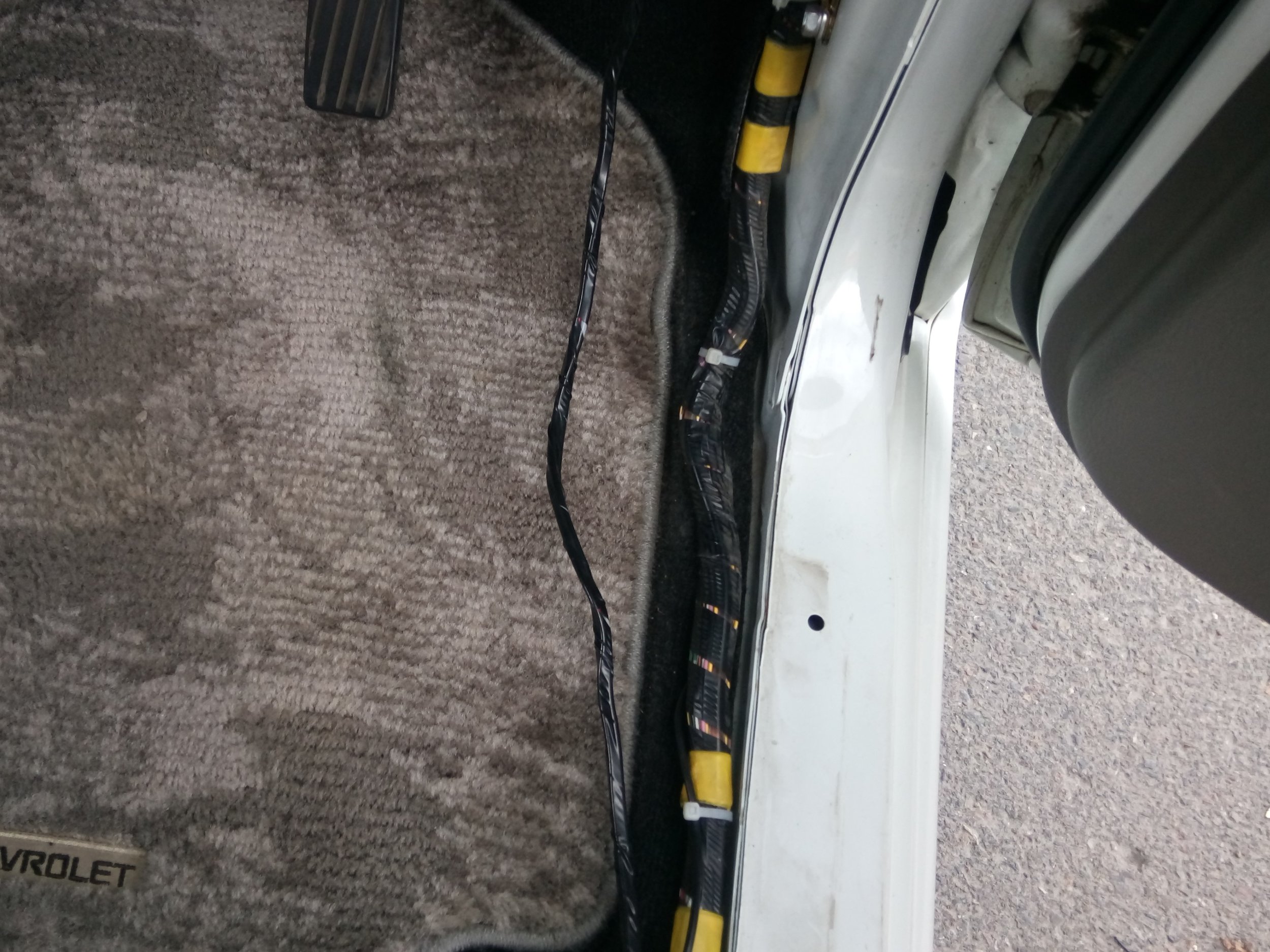

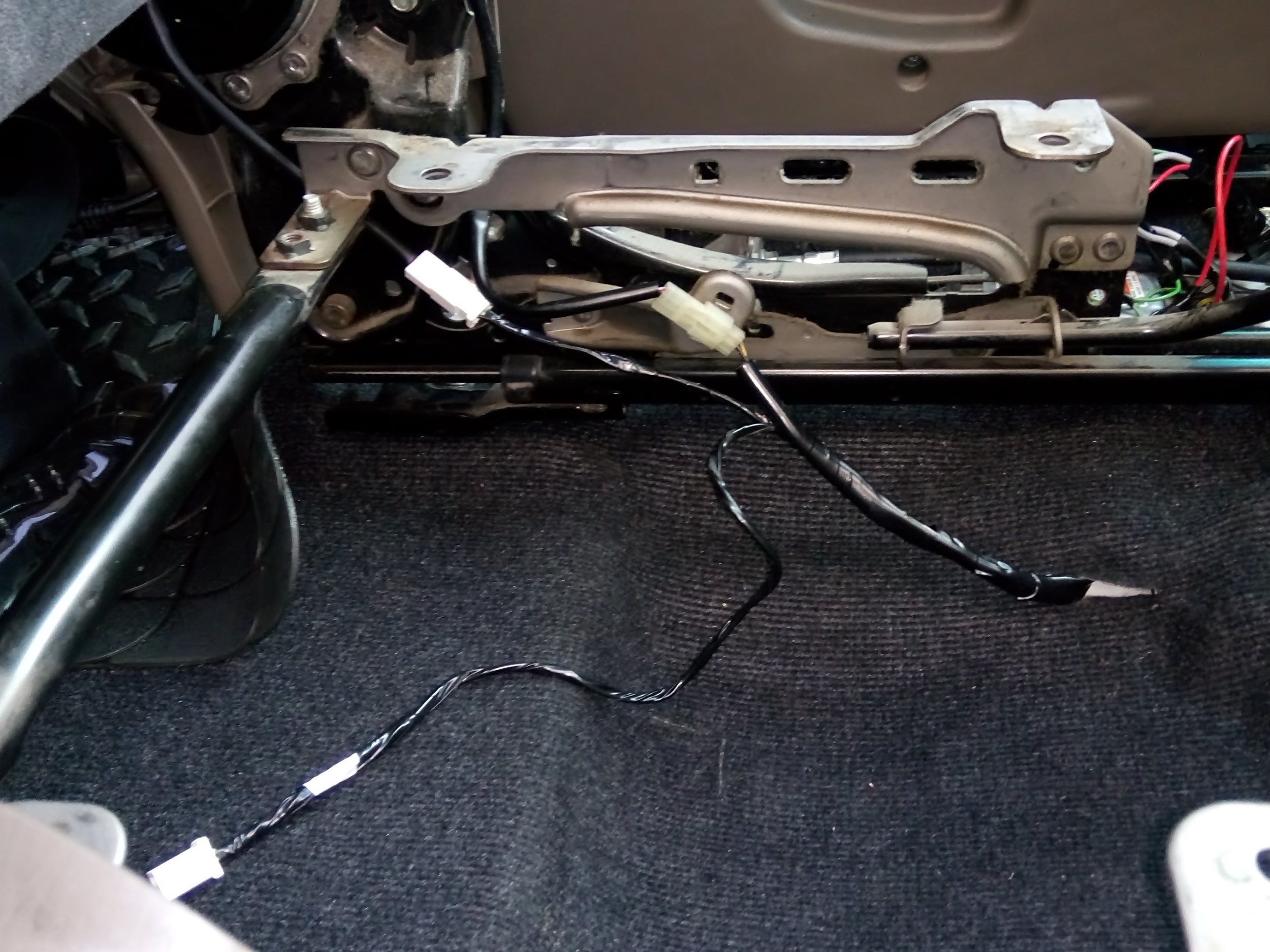

Делаем новые косы для каждого кресла. Отмечаем на какой клемме идет входящий "+". Он должен идти к 1-му нагревателю в котором термореле. 2-й нагреватель подключается последовательно, а затем через клемму кольцо на корпус автомобиля.

Далее входящий "+" от предохранителя из блока предохранителей))) сделанный ранее, разделяем на 2 реле. Разделять было решено скруткой через дополнительный предохранитель 7,5А, для надежности.

Управляющий "+" реле, через клеммы подпараллеливания. Через будущую кнопку включения подогрева водителя, заводим на еще одно реле. Погрев водителя и пассажира будет раздельным. У водителя кнопка вместо монетницы, у пассажира на панели под магнитолой.
Проверяем что все работает, распутываем паутину из 2-х реле. Сделав новые косы, и закрепив реле, еще раз проверяем что все работает.

Все соединения и сами косы, остаются холодными. А кресла греются равномерно.

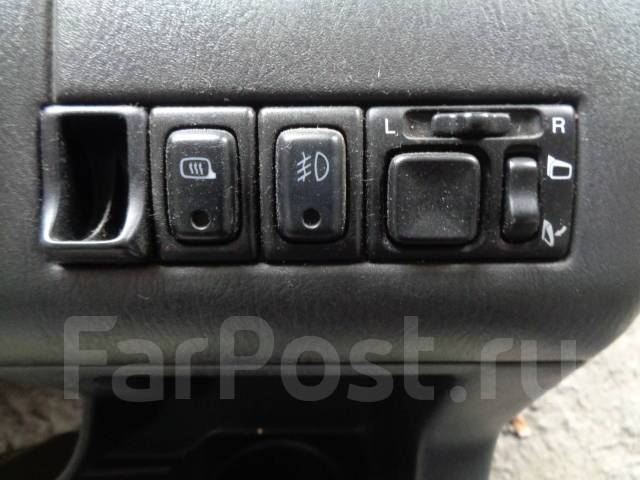

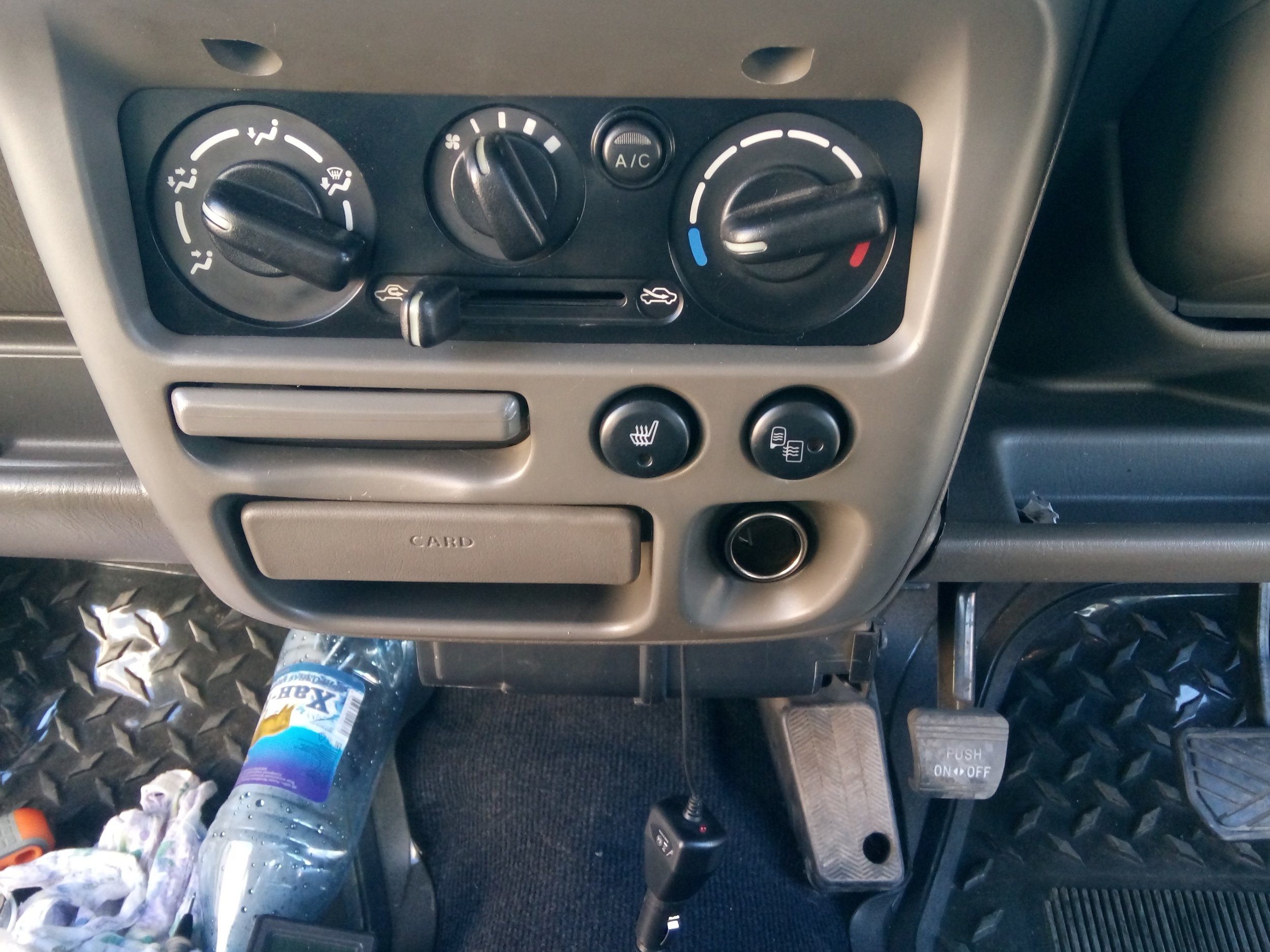

Меняем местами кнопки включения подогрева пассажира и включения подогрева заднего стекла и зеркал.

Собираем облицовку и ждем зимы.[DOUBLEPOST=1536631516,1535593285][/DOUBLEPOST]Пришла кнопка от SX-4, доделал косы.

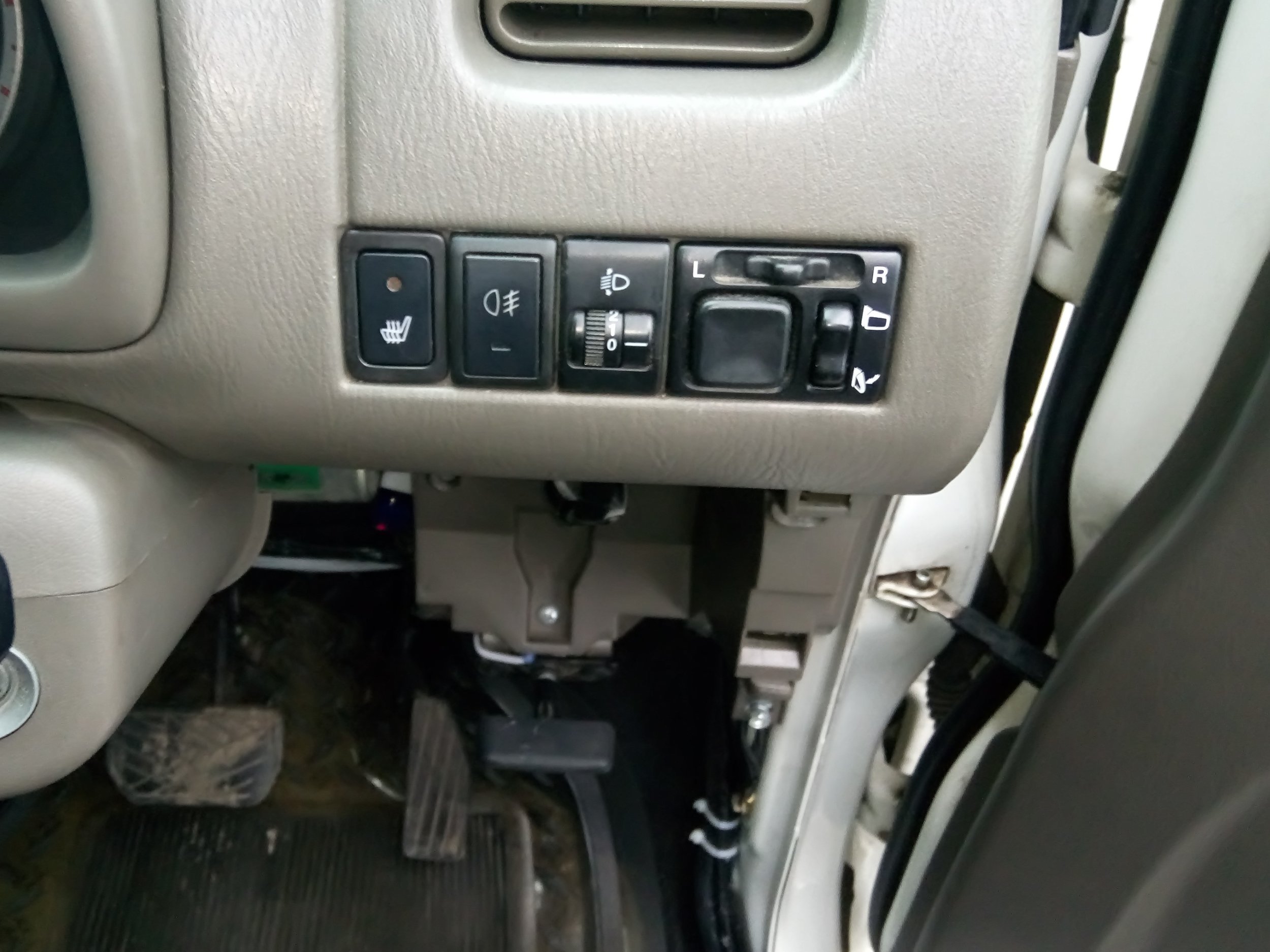

Окончательный вид.
