управление с руля на китайской магнитоле

XJ-75

Редкий гость
22 Октябрь 2014
9
5
0
33
Езжу на ...
SUZUKI SPLASH 1.2 AT
добрый день, весь инет облазил. .. не нашёл (исходные данные была штатная магнитола pacr06, управление магнитолой с руля - очень удобная штука. купил китайский майфон, iso-переходник, теперь извращаюсь. помогите, чего с чем соединить чтобы заработало?


Evil

Опытный сузуковод
24 Январь 2015
826
227
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
Этот вопрос надо разделить на несколько частей.
1. Есть ли у магнитолы вход на поддержку кнопок?.
(У большинства современных на Андройде есть, но та что на картинке похоже на WinCE)
Зайдите на сайт продавца и посмотрите разводку выходов магнитолы - ищите провод подписанный как "SW Key" или просто "Key"
Этих проводов может быть два (и даже три) SW Key1, SW Key2, SW Key3 - Вам нужен "SW Key1"
2. Если есть, то есть ли провод на переходнике?
Как я вижу ваш переходник не имеет этого провода.

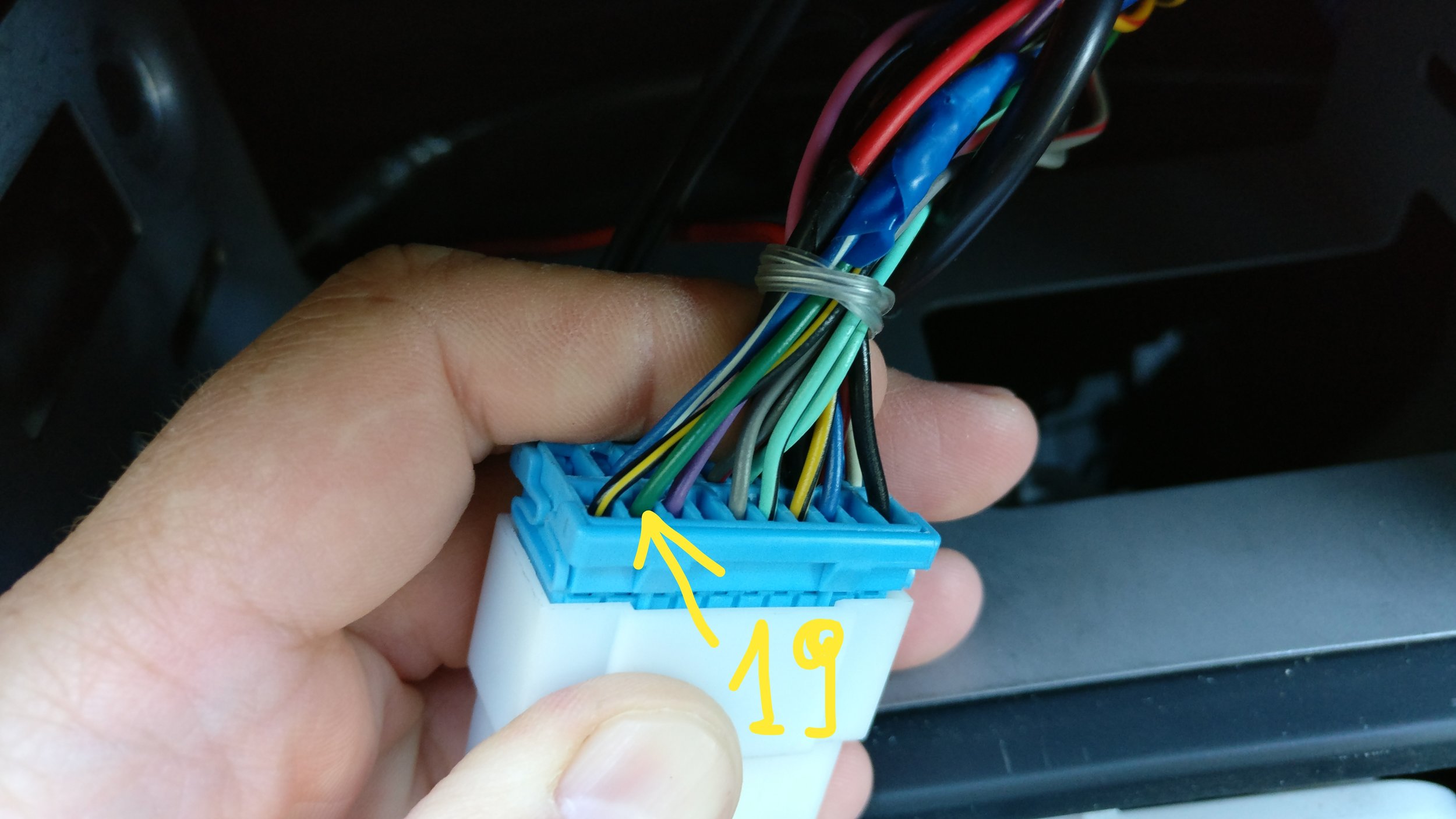

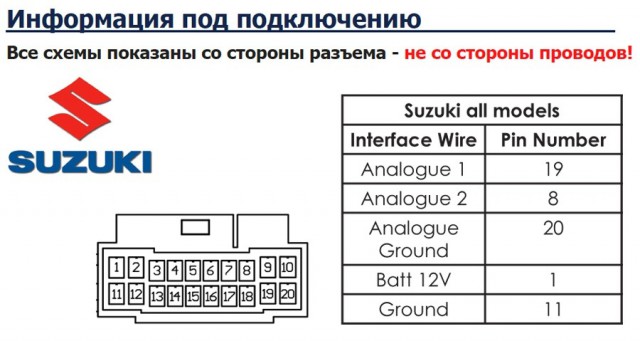

Вам нужен 19 контакт.

3. Если же вы все подсоединили, то в магнитоле нужно настроить кнопки. Смотрите настройки. У каждой по разном.
Но смысл в том, что выбираем действие и нажатием привязываем кнопку руля.
4. Если после настройки, кнопки не работают, или работают не корректно, то нужно подтянуть вход магнитолы к +5в.
Делать это нужно через делитель на паре сопротивлениях. (примерно 3,6-5КОм) +5В берем с самой магнитолы с USB выхода.
Теперь, на входе магнитолы, должно быть +2,5в. (когда не нажата не одна кнопка). А при нажатии каждой кнопки напряжение должно падать. (У каждой кнопки свой уровень напряжения.)
После установки делителя, снова произведите настройку кнопок (п.3).[DOUBLEPOST=1536229377,1536228974][/DOUBLEPOST]Нашел что для Вашей магнитолы 7018b - выход для кнопок это коричневый (Brown) провод "Key1"
(и есть еще Розовый (Pink) для Key2 - но он вам не нужен.)
Так, что для начала вам нужно доработать ваш переходник - так что бы 19 контакт(от Сузуковского разьема) соединялся с коричневым проводом от магнитолы.
Затем, подключив к магнитоле и включив её - проверить есть ли 2,5 в на этом проводе. Если нет - то добавить делитель.
Затем найти меню настроек и назначить кнопки.


XJ-75

Редкий гость
22 Октябрь 2014
9
5
0
33
Езжу на ...
SUZUKI SPLASH 1.2 AT

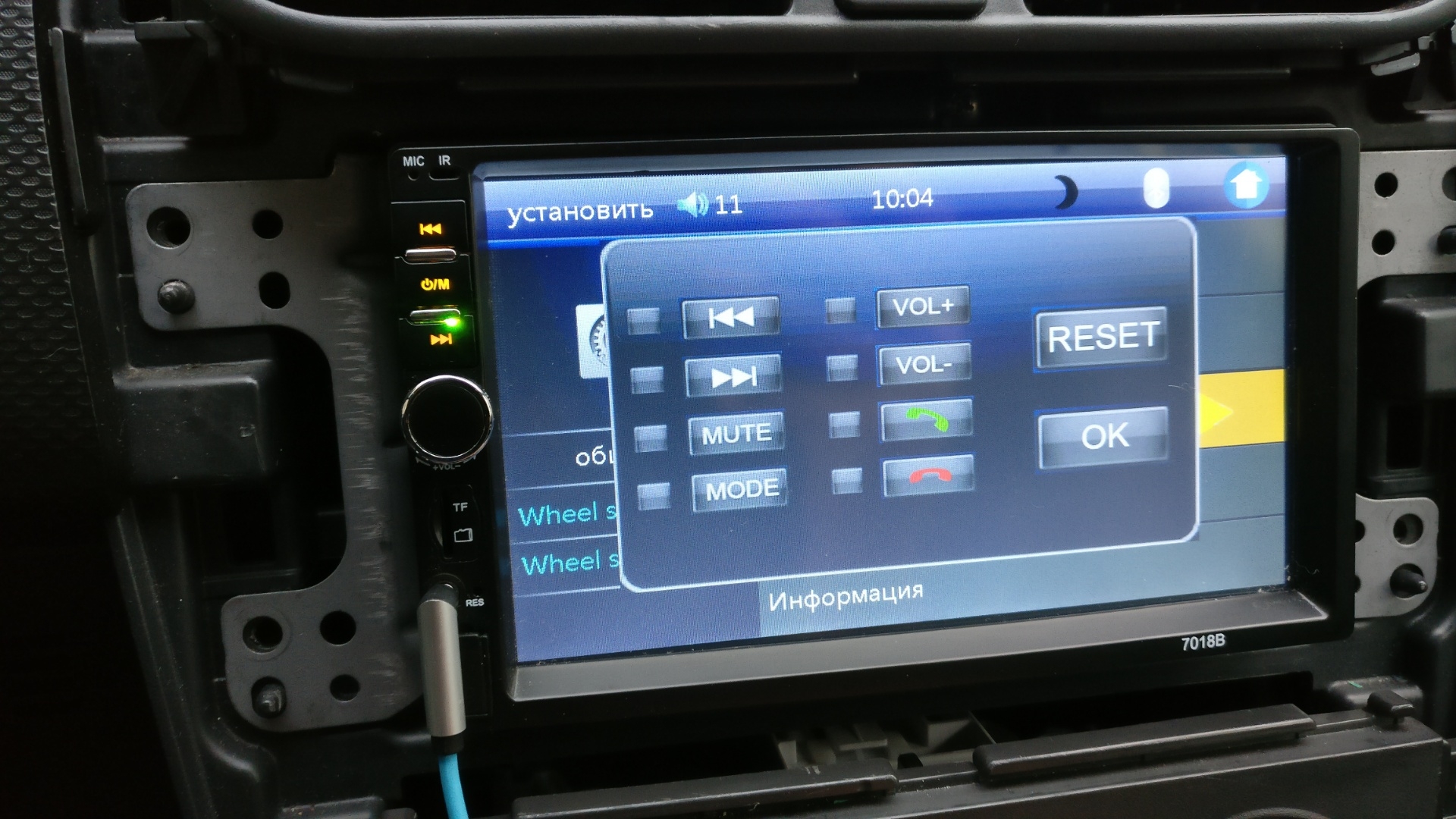

огонь..спасибо за ответ! написал продавцу на алиэкспресс за схемой, параллельно буду соединять 19ый и коричневый провода "воздушной". и, забегая вперёд скажу что магнитола поддерживает управление и где эти настройки тоже нашёл.

Последнее редактирование модератором:

Katutil

Редкий гость
4 Сентябрь 2018
10
1
0
29
Езжу на ...
Сузуки
А не поделитесь информацией и ссылочкой на товар?


XJ-75

Редкий гость
22 Октябрь 2014
9
5
0
33
Езжу на ...
SUZUKI SPLASH 1.2 AT

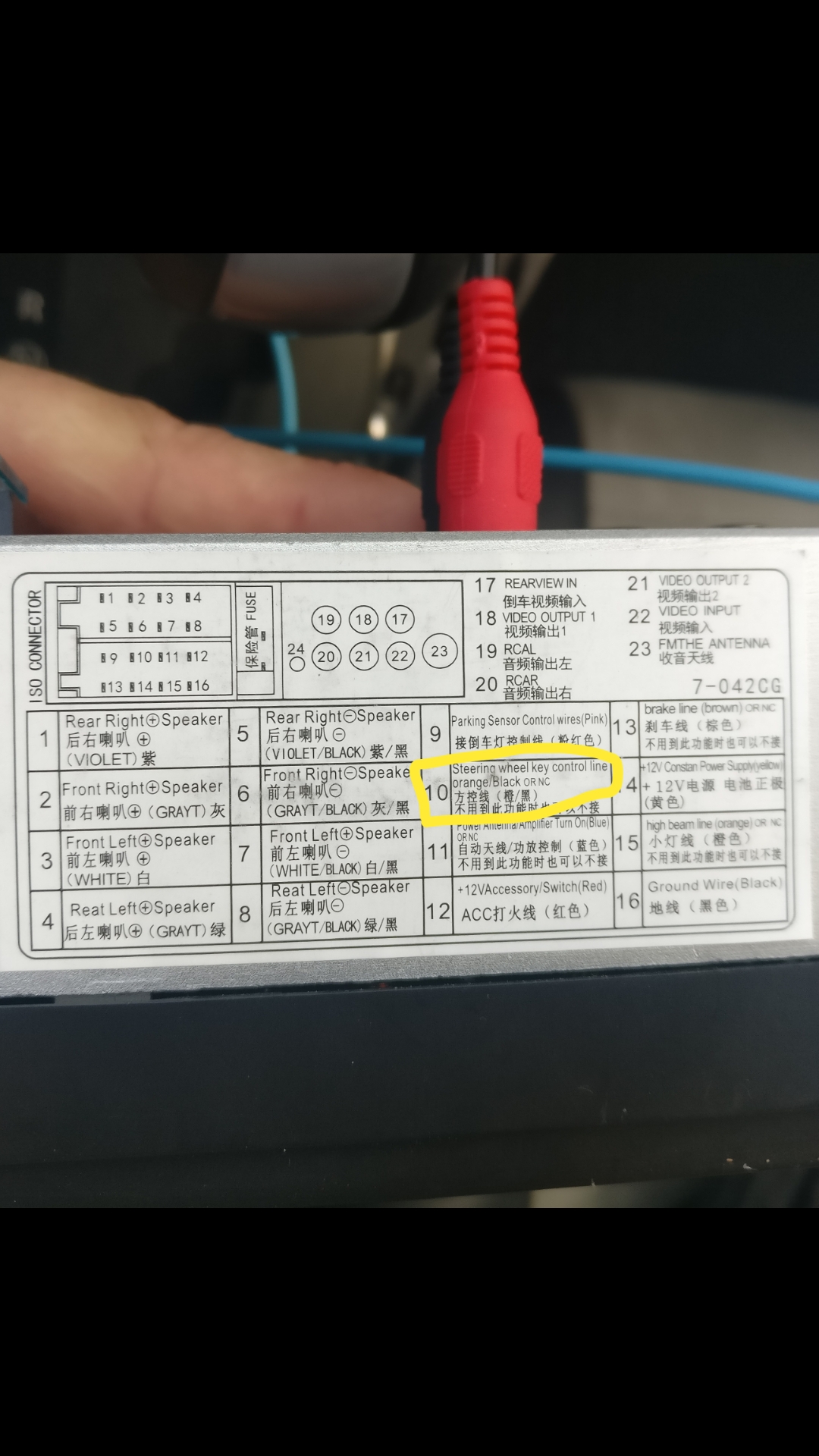

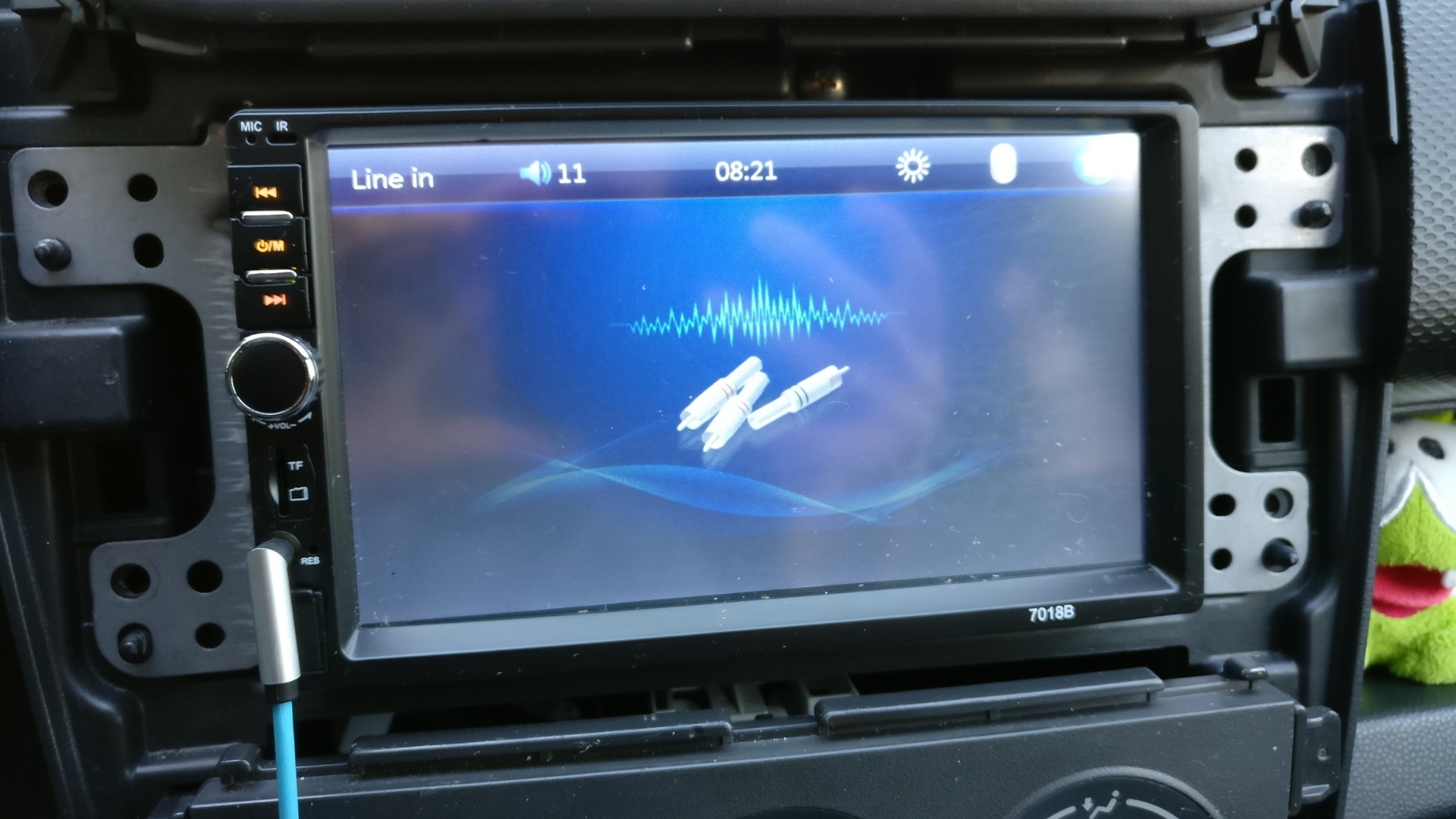

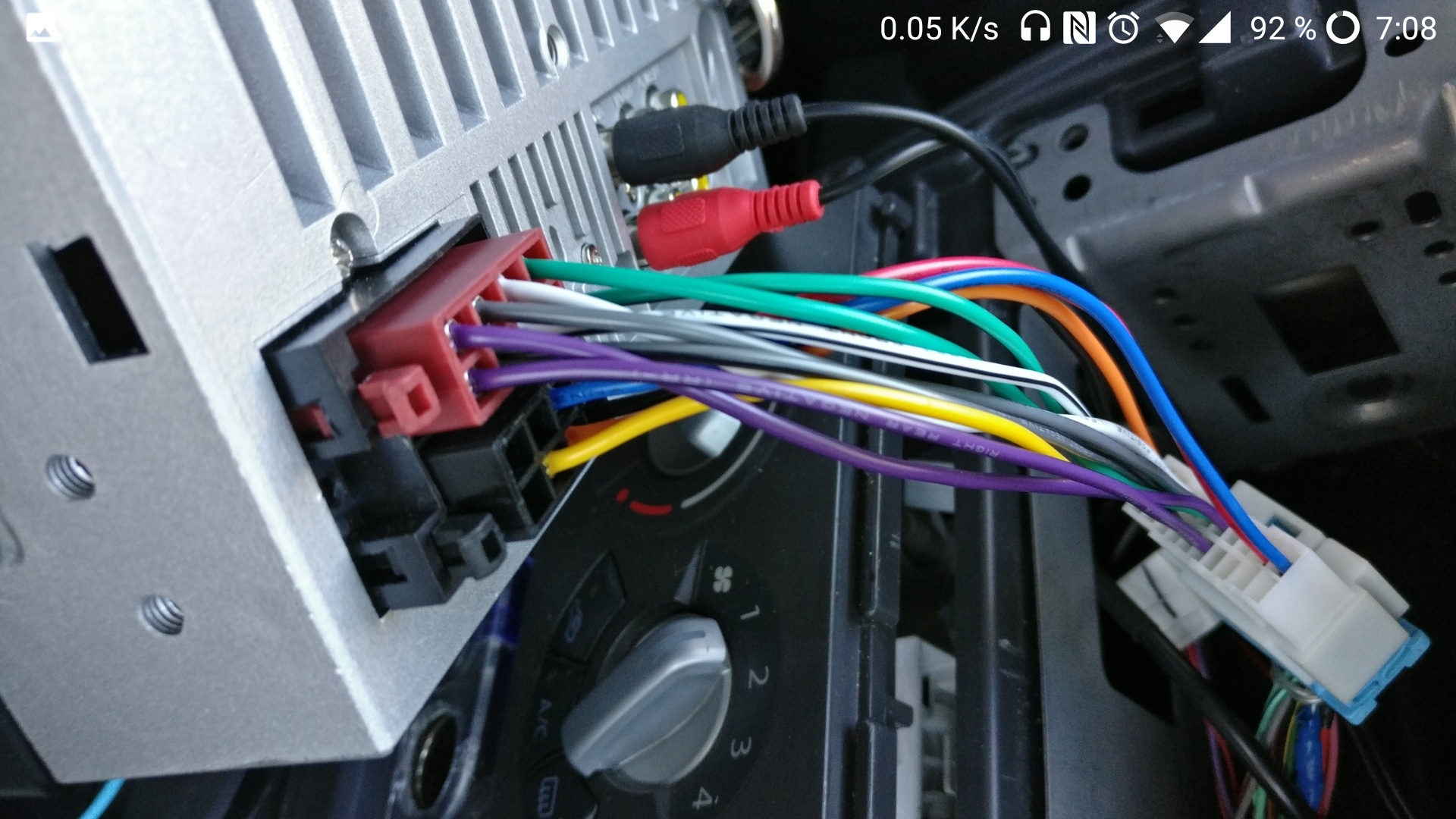

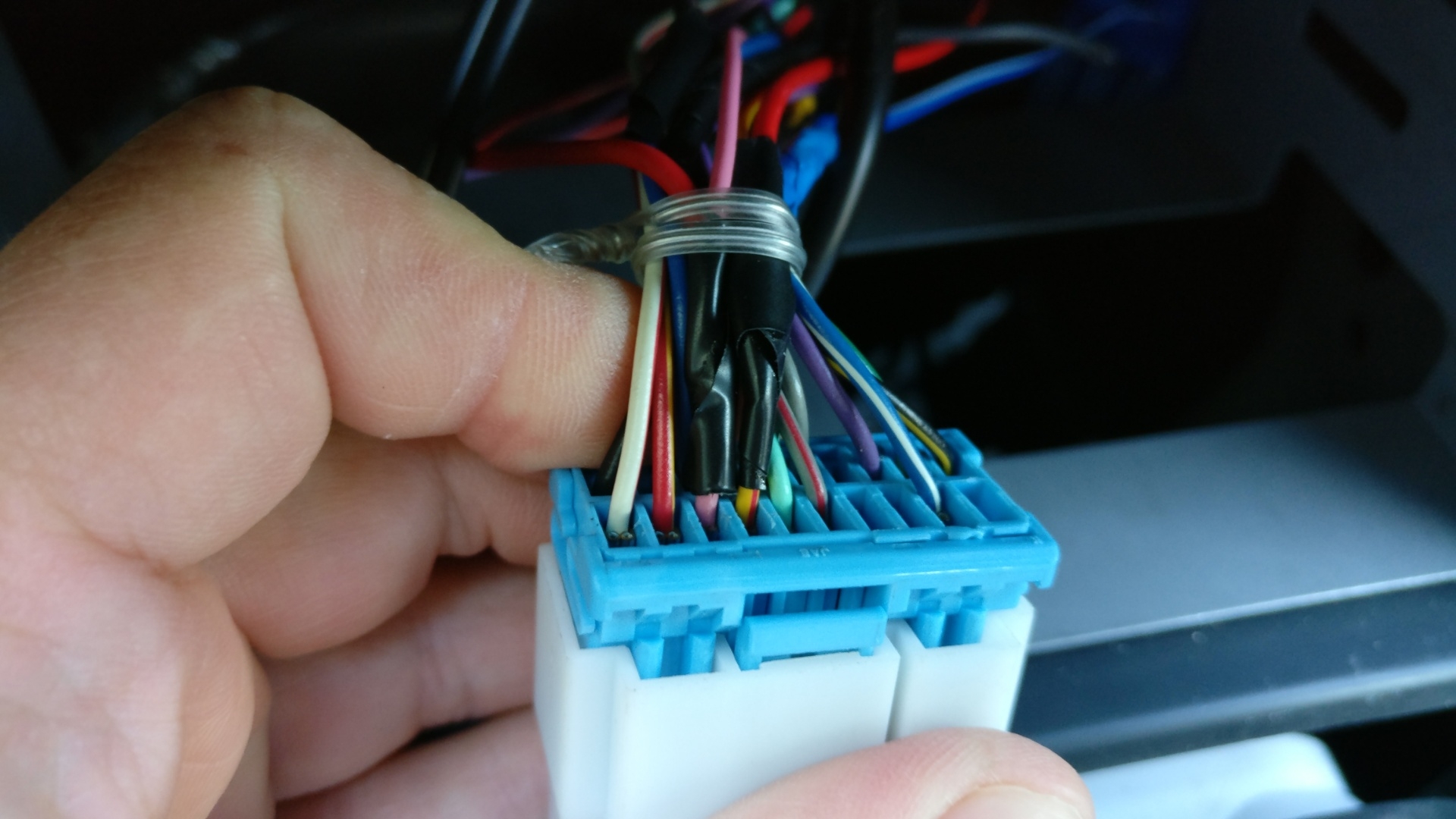

у меня вот это (https://m.ru.aliexpress.com/item/32794059973.html?shortkey=myuqi2e2&addresstype=600) но не рекомендую, чувство шерпотреба не покидает меня, история долгая, но причиной покупки стала покупка сабвуфера и неудачным опытом впайки аналоговых выходов на штатную магнитолу. Так, продолжаем разговор. По фотографиям правильная логика? нужен провод

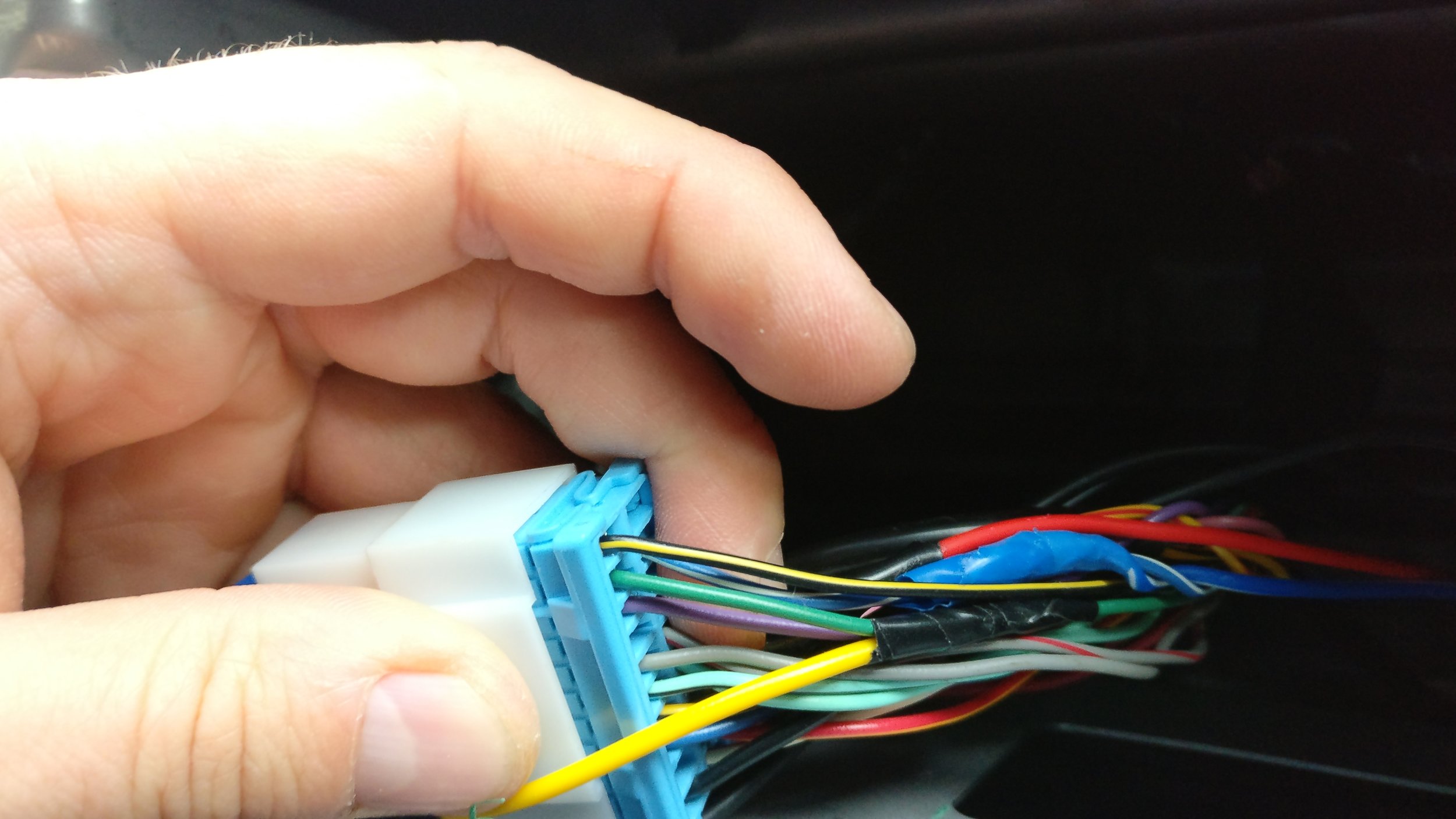

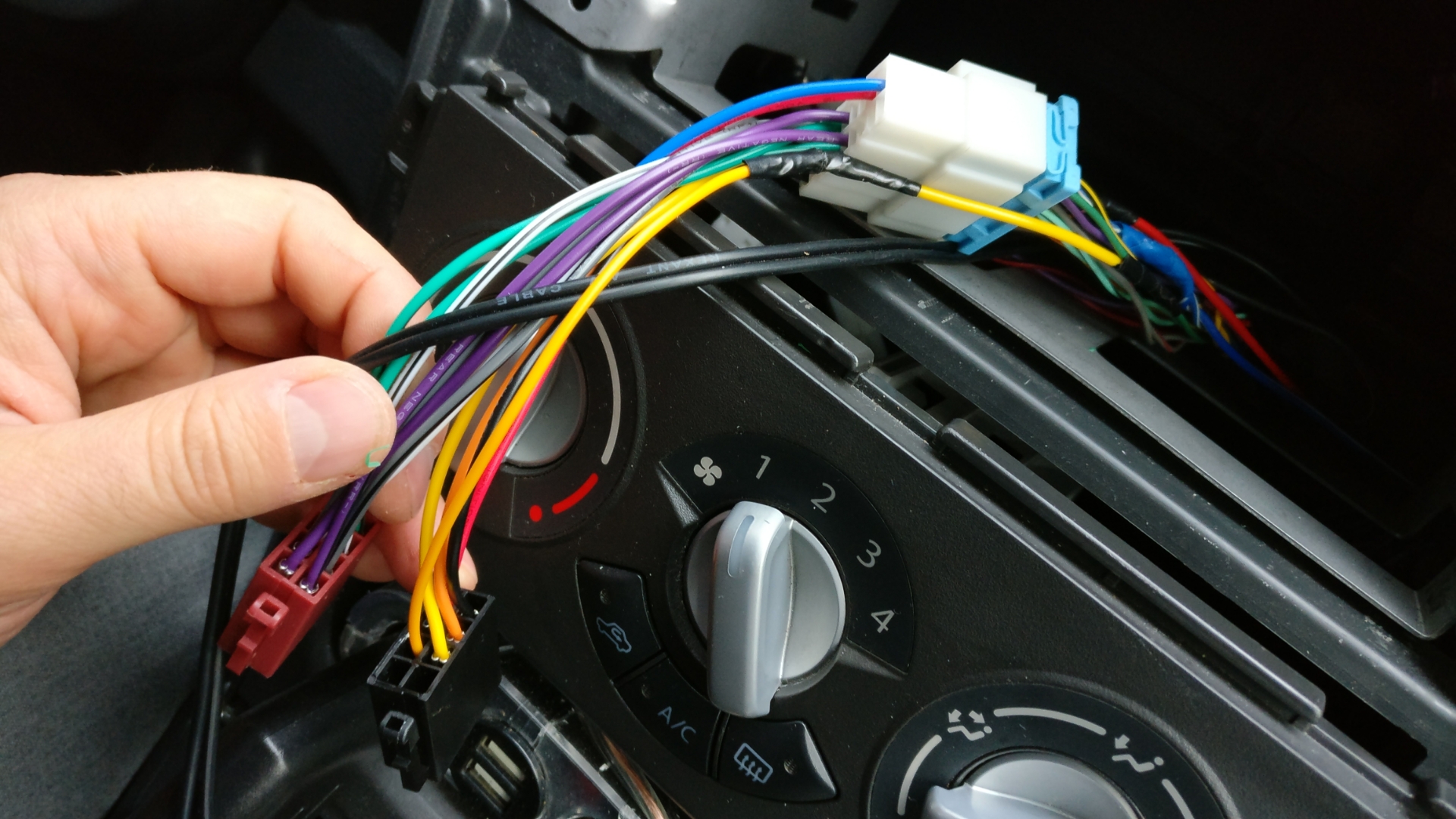

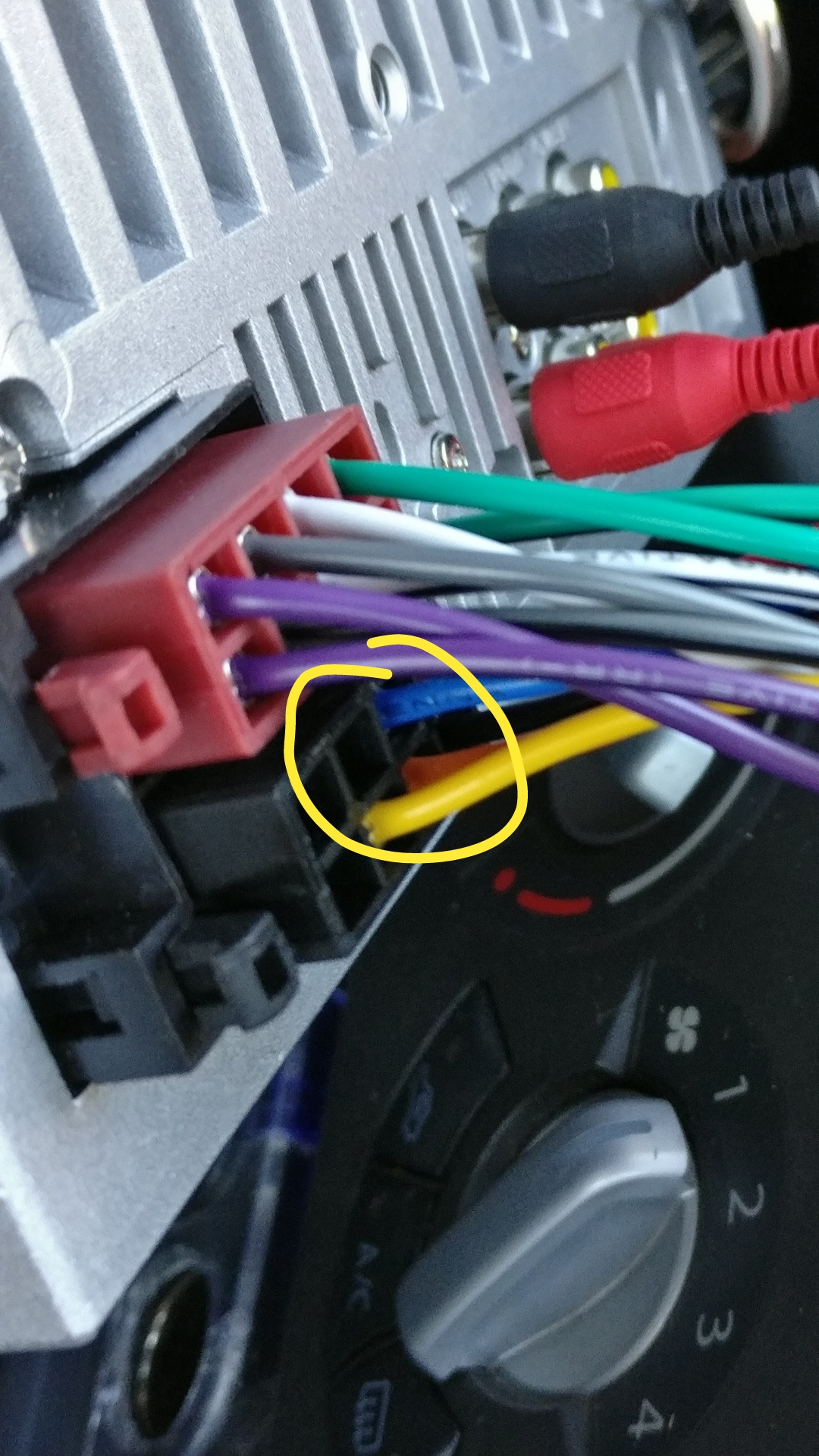

[DOUBLEPOST=1536812852,1536296263][/DOUBLEPOST]Всё сделал по инструкции, сделал скрутку с проводом 19 от штатной магнитолы в кинул в гнездо 10 китайского майфона, не работает (

Последнее редактирование модератором:

Evil

Опытный сузуковод
24 Январь 2015
826
227
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
Теперь настало время пункта №4.
-----
4. Если после настройки, кнопки не работают, или работают не корректно, то нужно подтянуть вход магнитолы к +5в.
Делать это нужно через делитель на паре сопротивлениях. (примерно 3,6-5КОм) +5В берем с самой магнитолы с USB выхода.
Теперь, на входе магнитолы, должно быть +2,5в. (когда не нажата не одна кнопка). А при нажатии каждой кнопки напряжение должно падать. (У каждой кнопки свой уровень напряжения.)
После установки делителя, снова произведите настройку кнопок (п.3).
----
При включенной магнитоле - замеряем напряжение на этом проводе.
Должно быть около 2,5 в. И при нажатии кнопок на руле напряжение должно падать.
(Каждая кнопка дает разный уровень. Кнопка "Mute" с самым низким уровнем.)

Если же это не так. То нужно вязть 2 одинаковых сопротивления (от 3 до 5Км.) и подключить как делитель к +5В от USB магнитолы.
Схема: +5В--------R1--------Key Провод магнитолы--------R2--------Минус/Корпус.



XJ-75

Редкий гость
22 Октябрь 2014
9
5
0
33
Езжу на ...
SUZUKI SPLASH 1.2 AT
Можно фотографию наглядно как это должно выглядеть, а то я самоучка и мне бы интерактива вместе со схемой.


Evil

Опытный сузуковод
24 Январь 2015
826
227
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
Скручиваем два сопротивления (одинакового номинала) одним концом и эту же скрутку подключаем к проводу "Key" (тому, что вы нарастили.) Далее второй конец первой сопротивлюхи цепляем к +5v. А второй конец второй сопротивлюхи к минусу/массе.
+5v можно взять с выхода на USB вашей магнитолы или c USB любого блока питания, который вставляется в прикуриватель.


newskii

Редкий гость
4 Март 2016
5
13
3
51
Езжу на ...
сузуки лиана 2005

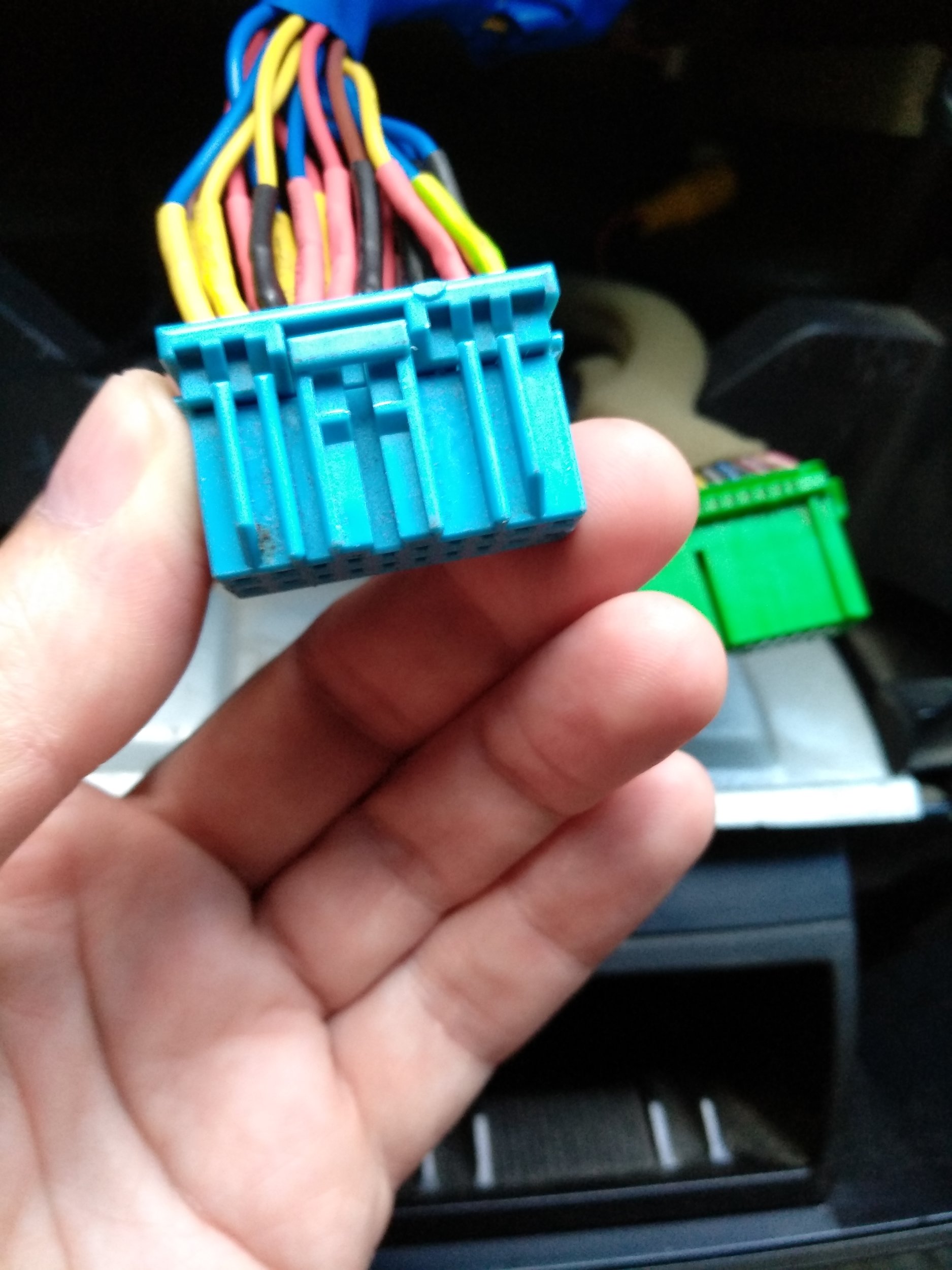

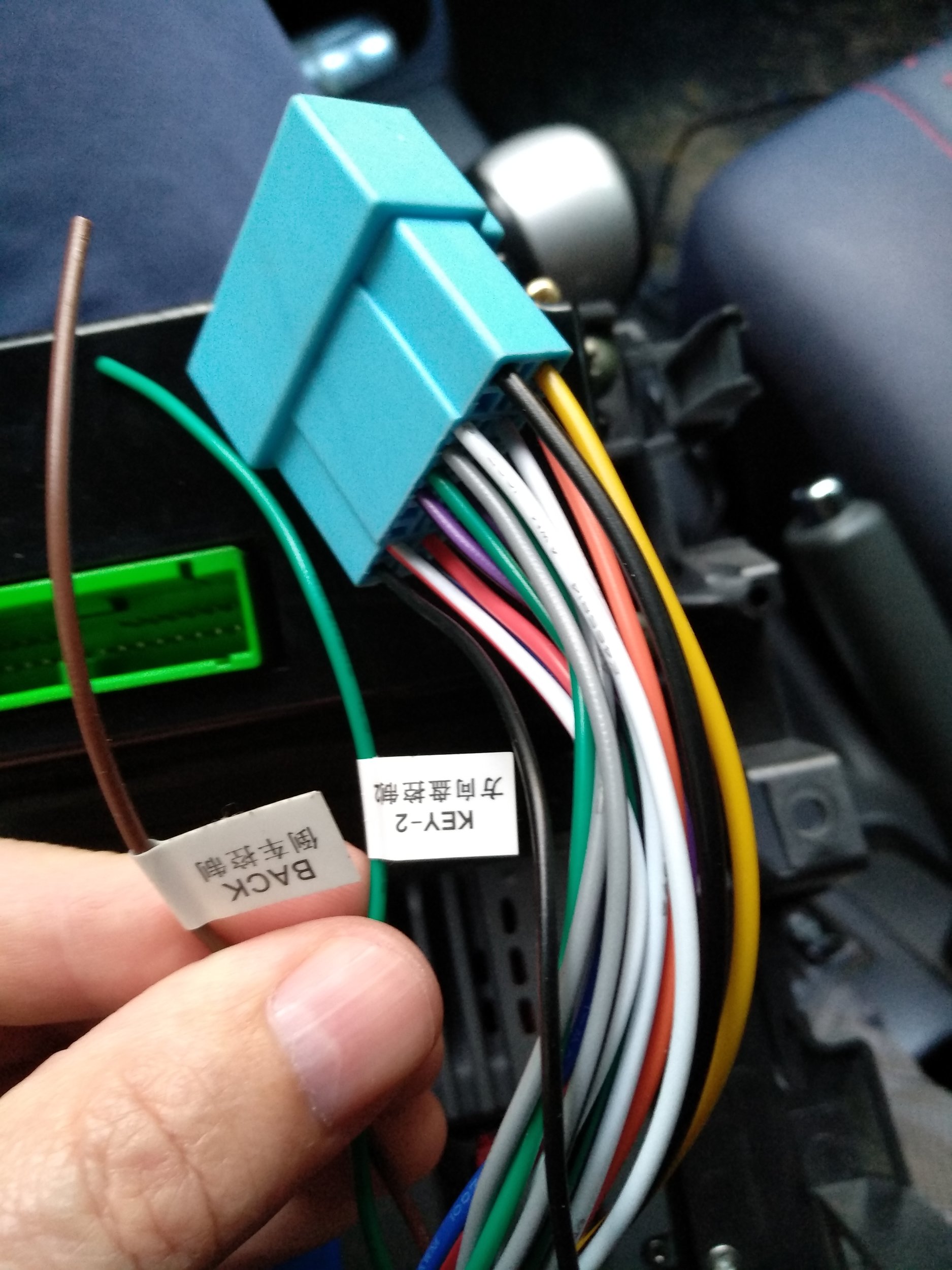

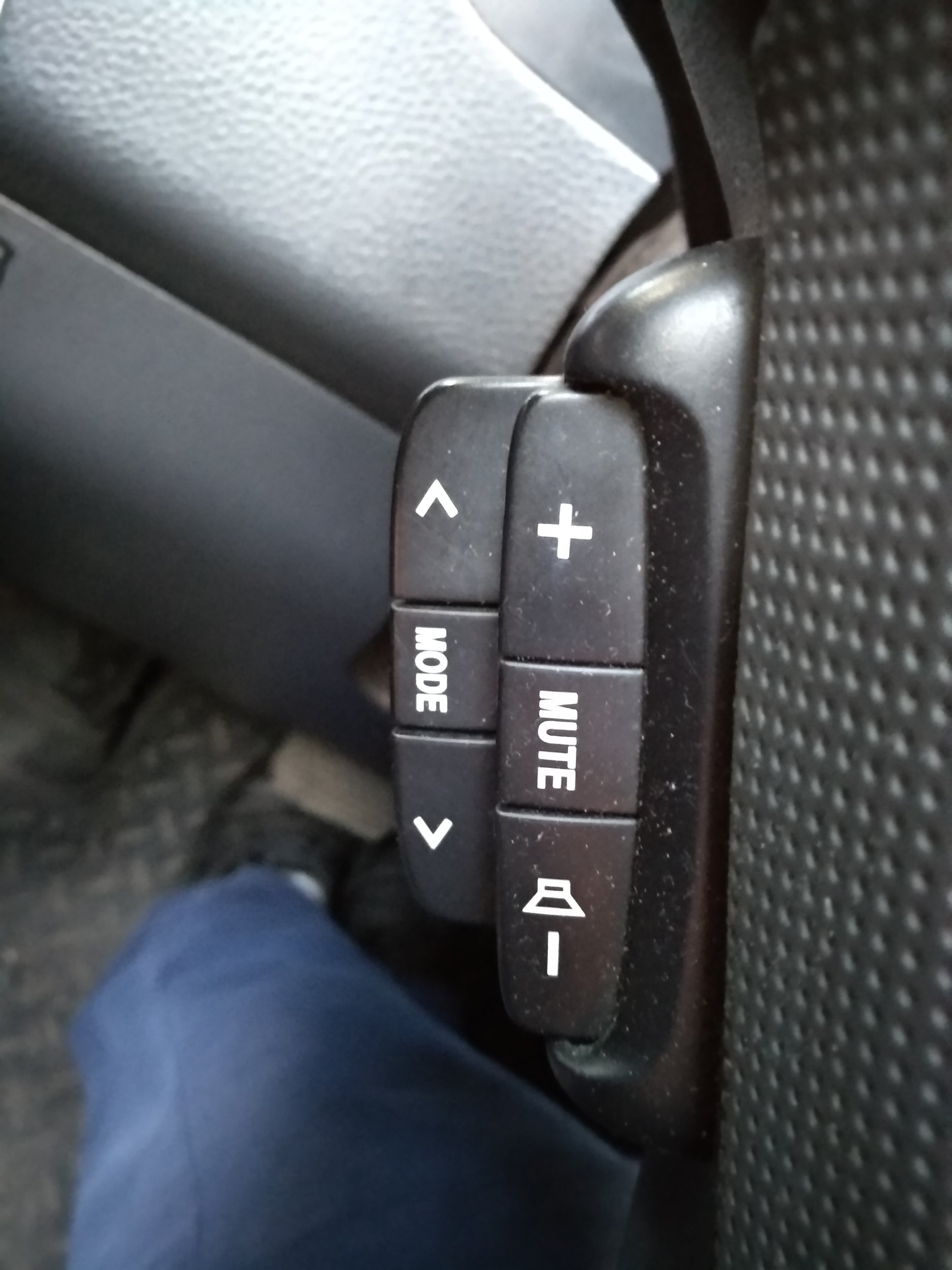

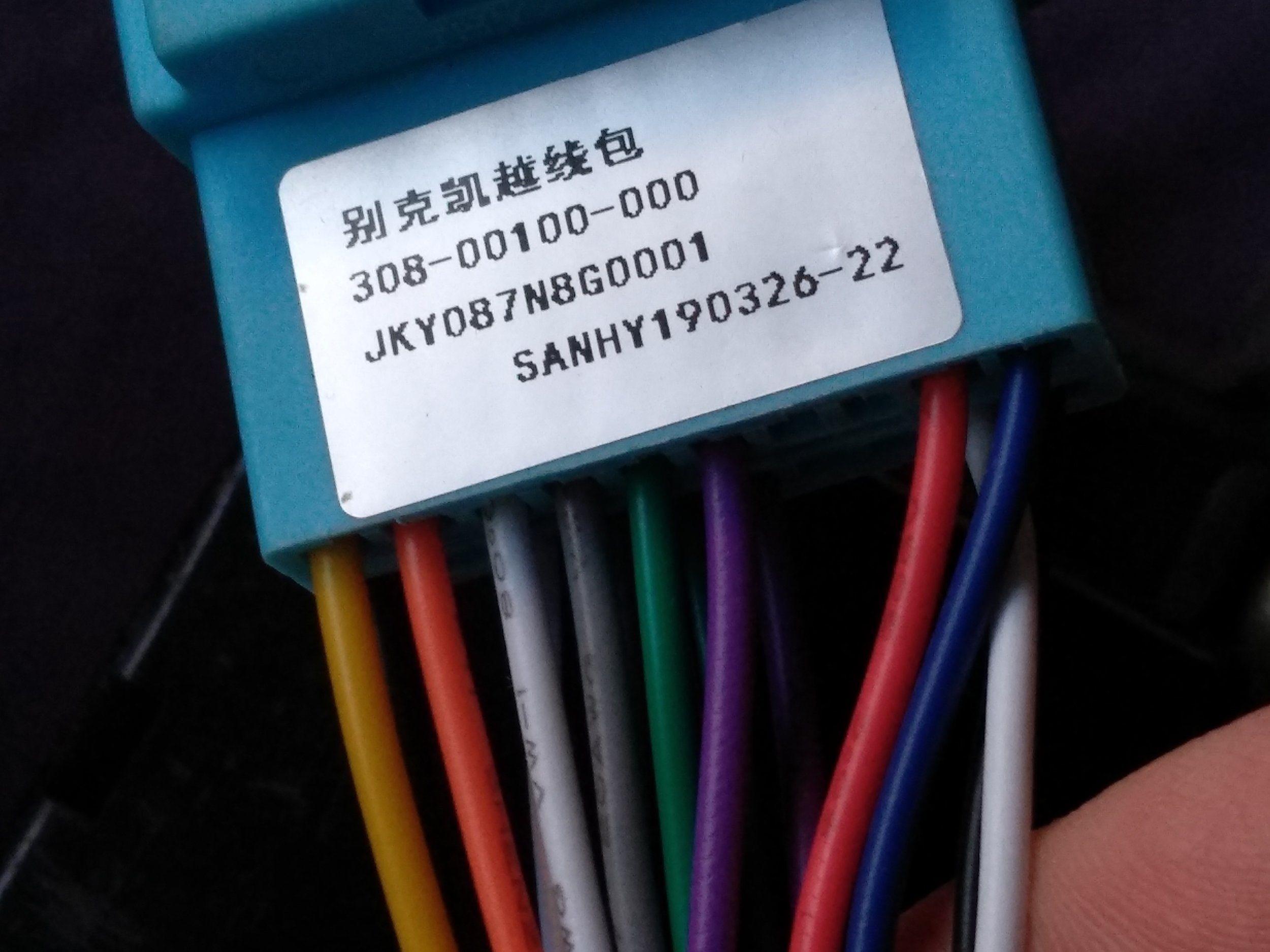

Здравствуйте подскажите пожалуйста через подключение стандартный кабель не работают кнопки с руля MODE .MUTE работают .на фото видно не подключены key 2 и back.На какой провод прицепить?.Спасибо. Брал здесь может поможет https://ru.aliexpress.com/item/32965351071.html?spm=a2g0s.9042311.0.0.49c333edNweiJS


Вложения

Evil

Опытный сузуковод
24 Январь 2015
826
227
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
Key2 - Для доп кнопок связанных с Блютуз. У Splash'а нет их.
Back - На задний ход.
Сигнал Заднего хода можно найти на небольшом разъеме в 4(или 5) контактов, который свободный и он болтается в районе магнитолы.


Kirill.Kolombo

Новичок
20 Сентябрь 2019
1
0
0
32
Езжу на ...
Chery
Подскажите, т.е вы подключили +2.5 В от делителя к скрутке двух проводов от магнитолы и от руля? Или в разрыв этих проводов?


Evil

Опытный сузуковод
24 Январь 2015
826
227
43
Харьков
Езжу на ...
SUZUKI SX4_NEW(S_Cross) 4*4 CVT GLX 2016, Splash AT 2014, было SUZUKI SX4 GLX 4*4 2008, Chana Benni 1,3 2008;
Первое. Второе даже не совсем представляю.
Проблема в том, что сами кнопки представляют собой просто набор сопротивлений.
Но не которых марках авто к ним также подается напряждение, но у Сузук нет. (это просто сопротивления без внешнего питания.)
Та же проблема с магнитолами, некоторые ожидают что источник питания внешний, некоторые сами запитывают вход кнопок.
Так, что если если ваша магнитола не запитывет, то и ловить ей нечего (нажатия кнопок). Поэтому в таком случае нужно самому запитать схему.


stendal

Новичок
20 Апрель 2020
1
0
1
64
Езжу на ...
Suzuki Sx4 Cross (2013)-Dizel 1,6 4WD
Первое. Второе даже не совсем представляю.
Проблема в том, что сами кнопки представляют собой просто набор сопротивлений.
Но не которых марках авто к ним также подается напряждение, но у Сузук нет. (это просто сопротивления без внешнего питания.)
Та же проблема с магнитолами, некоторые ожидают что источник питания внешний, некоторые сами запитывают вход кнопок.
Так, что если если ваша магнитола не запитывет, то и ловить ей нечего (нажатия кнопок). Поэтому в таком случае нужно самому запитать схему.

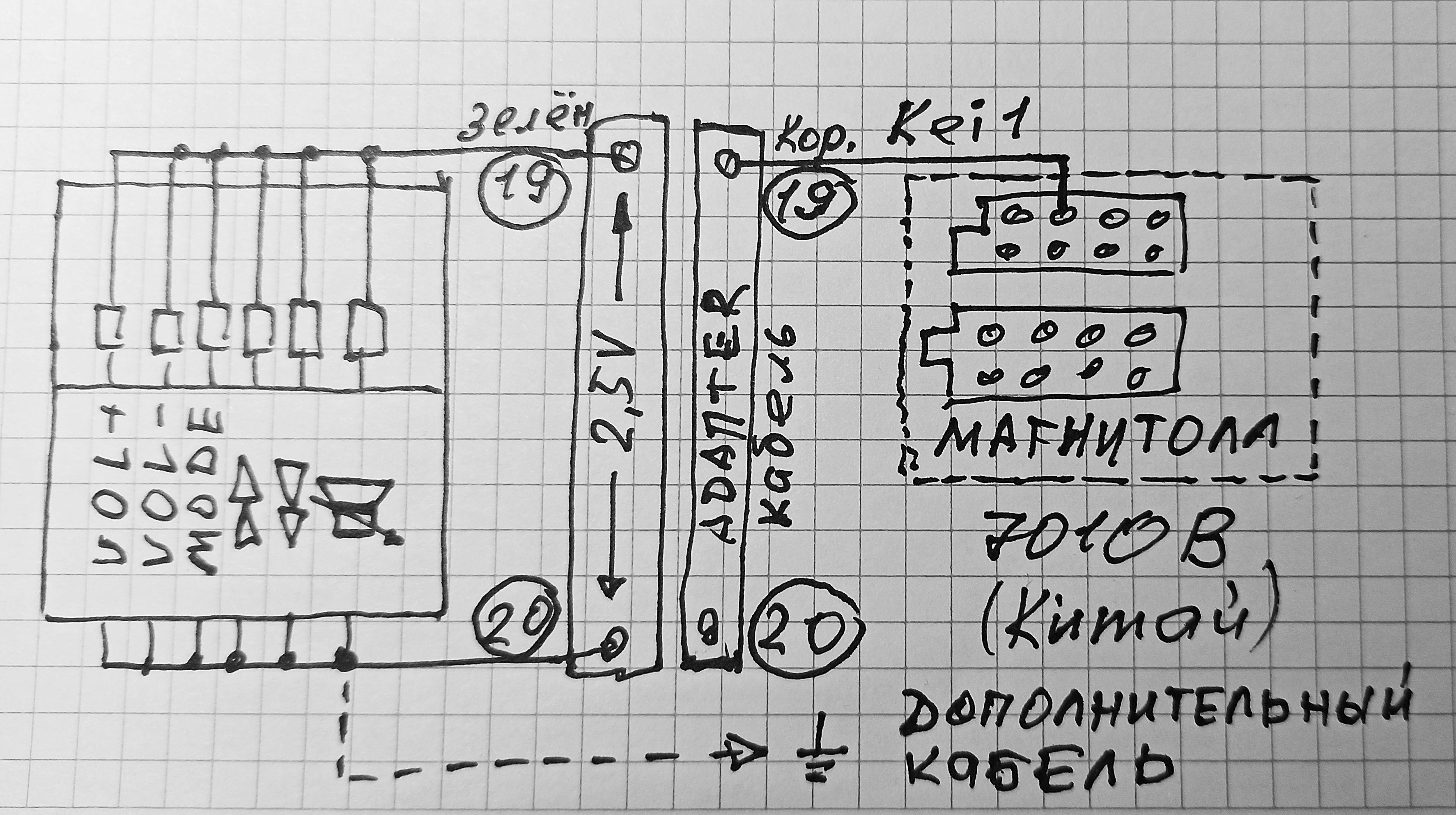

Stendal , Suzuki Sx4 cross. 4WD, 2013 ,1,6 : Хочу присоедениться и добавить , поскольку путь подключения кнопок руля прошёл... советы помогли на 90%…..Суть в следующем - Замер показал 3.2 вольта на контакте Kei 1 магнитолы (у меня7010В) При подключении контакта 19 разъёма авто к коричневому магнитолы - ни чего не меняется и не происходит. Дело в том -Что блок сопротивлений руля (кнопок) имеет 2-ой выход и его тоже нужно подключить. Куда??? Подключить нужно контакт 20-( разъёма с авто….) добавленным кабелем на МАССУ автомобиля или радио. Теперь, если делать замер вольтажа на контакте 19- относительно массы - Без нажатия кнопок - будет 2.5 вольта. C Нажимаем кнопки... вольтаж должен Понижаться ступенчато . При настройке нажимаем кнопку на руле, затем соответсвующую в меню магнитолы- происходит связь. Остальные кнопки в любом порядке связываем аналогично . Однако хочу отметить кнопки телефона отсюда не управляются . поскольку блок имеет 6
сопротивлений по схеме .20 апеля 2020
