Режимы работы (АКПП) + раздатка Jimny New

Tim-spb

Сузуковод со стажем
11 Январь 2019
1,096
493
83
67
Санкт-Петербург
Езжу на ...
Suzuki Jimny 2019 для лесов, по городу катаюсь на Mitsubishi Outlander PHEV (спереди и сзади электромоторы).
Режимы работы АКПП + раздатка Jimny New
Кому лень читать руководство или для тех, кому его еще не дали.

АКПП (автоматическая коробка переключения передач)
P – Паркинг – блокировка трансмиссии. Запуск двигателя. Допускается перевод в это положение только при неподвижном автомобиле
R – Задняя передача – Задний ход. Перемещение в это положение только при неподвижном автомобиле.
N – Нейтраль, запуск двигателя, возможно при движении если он заглох. Возможность "погазовать". Перемещение автомобиля с выключенным ДВС (не буксировка).
D – Движение вперед, можно перейти на пониженную резким нажатием педали газа. Чем выше скорость, тем сильнее следует нажать педаль газа для включения пониженной передачи.
2 – 2-я пониженная, преодоление сложных участков крутые подъемы и торможение двигателем на спусках.
L – 1-я пониженная, преодоление сложных участков крутые подъемы и торможение двигателем на крутых спусках, глубокий снег или грязь.

Максимальные скорости в режиме 2 и L, у меня данных нет.

Выключатель повышающей передачи
Кнопка находится на ручке КПП слева.
При нажатии последовательно вкл/выкл, включение дублируется на приборном щитке лампой 0/D OFF.
Коробка переходит в режим 3-х скоростной, и повышенная передача не используется.

Применение: на крутых спусках и подъемах для более эффектного использования ДВС+АКПП в сложных условиях. Для резкого набора скорости при обгоне.

Раздатка
2H
– привод только на задние колеса движение по сухой дороге, (по легкой грязи, машина идет отлично и в этом режиме).
4H – полная прямая передача – загорается индикатор полного привода 4H, максимальная скорость до 100км/час.
4L – полный привод пониженной передачи – загорается индикатор полного привода и индикатор отключения EPS (машина на скользкой дороге с надписью off) – система стабилизации курсовой устойчивости (ABS работает).

Автомобиль оборудован системой "All Grip Pro". Включает в себя раздаточную коробку с синхронизатором в режиме 4H и 4L переднего и заднего мостов и ступицы передних колес с пневматической блокировкой.
Блокировка задних колес осуществляется при вывешивании (проскальзывании) тормозными колодками автоматически???

Если рычаг не выключается из режима 4L, следует проехать немного назад (если движение было вперед), или вперёд (если движение было назад) и выключить рычаг из положения 4L .

Работа пневмоблокировки ступиц невозможна при остановленном ДВС.
При сильном ударе передних колес о препятствие на неровной дороге в режиме 2H может возникнуть посторонний шум. В этом случае следует остановить автомобиль, переместить рычаг в положение 4H и затем вернуть его в положение 2H. Шум должен исчезнуть.

В городе и по шоссе следует ездить на заднем приводе, а по скользкой дороге и на сложной местности раздаточная коробка позволяет выбирать между задним приводом (2H) и быстрым полным приводом (4H) на скорости до 100 км/ч. В особенно сложных условиях поможет также тормоз-замедлитель (4L), который позволяет двигаться медленно, но с подачей большей мощности на колеса.

Не используйте режимы 4H и 4L на сухом асфальте, и желательно на мокром асфальте использовать кратковременно, иначе можно серьезно повредить механизмы трансмиссии.

Спуск с горы
Этот режим помогает спуститься с очень крутого спуска, с контролем сцепления колес и дороги.

Включить N (нейтраль), если нужно удерживая педаль тормоза.
Перевести раздатку в режим 4L, нажать рычаг раздаточной коробки вниз и отвести его назад (загорится индикатор 4H и EPS off, машина на скользкой дороге с надписью off). Перевести АКПП в режим L. Включить кнопку "спуск с горы" на приборной панели, должен загореться индикатор. Отпустить все педали и начните спуск, контролируя траекторию рулем. Не следует использовать педаль газа, только тормоз для остановки!

После спуска, прежде всего, следует отключить кнопку "спуск с горы" индикатор должен погаснуть.

Смазочные вещества и заправочные объемы:

Масло АКПП:
SUZUKI ATF 3317 Mobil ATF 3309
Объем: 5,7 л

Масло раздаточной коробки:
Трансмиссионное масло SUZUKI (75W)
Объем: 1,21 л

Если что не так добавляйте, исправлю. Тема только для АКПП.

Видео по работе блокировок:

Последнее редактирование модератором:


Вася Тимм

Местный
29 Сентябрь 2019
476
244
43
Москва
Езжу на ...
Suzuki Jimny 2019, комплектация GL, МКПП, цвет зеленый
Спасибо большое.

Вообще отсутствие в сети скана с руководства нового Jimny несколько напрягает. Печатный вариант находится в машине, иногда хочется что-то посмотреть, а негде. .
Попытался начать сканировать, но увы, габариты тома руководства не для обычного офисного сканера. Плохо получается и очень медленно.


fatboy

Свой в доску
9 Сентябрь 2019
507
253
43
МосОбл
Езжу на ...
Jimny New GLX
Последнее редактирование модератором:


GERR

Сузуковод со стажем
29 Июль 2013
1,117
417
83
58
Дмитров, МО
Езжу на ...
SX4'2016 1.6 6АТ 2WD GL
Vitara'2021 1.6 6AT 4WD GL+
Сколько уже можно в глаза долбиться?

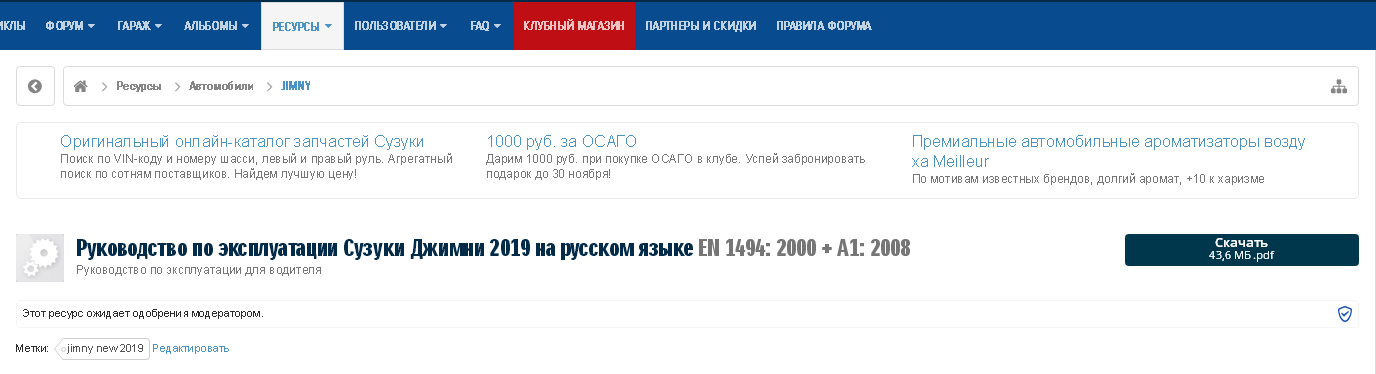

Если это залили вы, то обратите внимание на примечание про ожидание одобрения модератором на своём скрине.
В общем доступе его нет, и ссылка ваша не работает, соответственно.


Вася Тимм

Местный
29 Сентябрь 2019
476
244
43
Москва
Езжу на ...
Suzuki Jimny 2019, комплектация GL, МКПП, цвет зеленый
GERR, а как долго модератор будет проверять залитое и когда ждать в общем доступе?


Kombat Batyanya

Продвинутый новичок
4 Октябрь 2019
29
11
3
54
Езжу на ...
-
Особенно повеселила страница 7-1

У Сузуки всегда так плохо с русским, или только для нового Джимника особо постарались?


Вася Тимм

Местный
29 Сентябрь 2019
476
244
43
Москва
Езжу на ...
Suzuki Jimny 2019, комплектация GL, МКПП, цвет зеленый
Коллеги, это руководство - кошмарный машинный перевод с немецкого. Вместе с автомобилем идет инструкция на грамотном русском языке. Эта сойдет, пока ничего нет другого. А вообще, нужно сделать скан с нормального оригинала для рынка РФ. Только обычный офисный сканер А4 не подходит, нужен какой-то другой, как минимум больше форматом.[DOUBLEPOST=1574790150,1574789447][/DOUBLEPOST]С автомобилем идет руководство значительно большего объема. Там к примеру есть отдельный раздел по ЭРА ГЛОНАС.

  • Нравится
Реакции: Лукич




Slowpok

Бывает здесь
25 Декабрь 2017
69
8
8
28
Езжу на ...
Suzuki jimny 1.3 MT 2007
Suzuki jimny 1.5 MT 2019
Suzuki baleno 1.6 AT 1996 sedon
Все то же самое пневма на полный, только теперь понижайка включается рычагом


fatboy

Свой в доску
9 Сентябрь 2019
507
253
43
МосОбл
Езжу на ...
Jimny New GLX
Первый раз после покупки достал щуп и обнаружил уровень масла в АКПП ниже минимума. Долил 200г до середины по меткам.Декстрон 3, как в мануале. Прверьте у себя.Пробег 500 км.

Последнее редактирование:



Bor71

Местный
10 Март 2019
258
102
43
52
Езжу на ...
автомобиль
Я тоже когда проверял, сначала показалось что масла на минимуме. Но жидкость достаточно прозрачная и ее хорошо видно только по самому низу щупа где она собирается в каплю, что и создает впесатление низкого уровня. Если посмотреть " на блик", то видна граница рядом с максимальным уровнем. Ну так у меня). Доливать не стал.


Nemo2D

Наш человек
29 Октябрь 2019
154
44
28
32
Езжу на ...
2019 Suzuki Jimny GLX Kinetic Yellow
Первый раз после покупки достал щуп и обнаружил уровень масла в АКПП ниже минимума. Долил 200г до середины по меткам.Декстрон 3, как в мануале. Прверьте у себя.Пробег 500 км.
С добрым утром. В теме про ТО уже на 10 раз обмусолили низкий уровень масла АКПП.


Chesterello

Свой в доску
25 Август 2020
506
150
43
37
Краснодар
Езжу на ...
Suzuki Jimny IV GLX Z2S, до этого Lexus RX III 270, до этого Mercedes CLA200, до этого много чего ещё.
Интересно, если "4H – полная прямая передача – загорается индикатор полного привода 4H, максимальная скорость до 100км/час.", но при этом "Не используйте режимы 4H и 4L на сухом асфальте, и желательно на мокром асфальте использовать кратковременно, иначе можно серьезно повредить механизмы трансмиссии." - где тогда можно разогнаться до 100 км в час а режиме 4H?


Chesterello

Свой в доску
25 Август 2020
506
150
43
37
Краснодар
Езжу на ...
Suzuki Jimny IV GLX Z2S, до этого Lexus RX III 270, до этого Mercedes CLA200, до этого много чего ещё.
На плотной грунтовке.
А вам на сухом асфальте зачем полный привод?
Вопросы был в формулировке рекомендации - 100 км гнать не по асфальту это уже ралли.






Garry13

Наш человек
12 Март 2011
111
35
28
Республика Алтай
Езжу на ...
Сузуки Джимни 2020 г.в., бензин 1,5 л.
Вопросы был в формулировке рекомендации - 100 км гнать не по асфальту это уже ралли.
В чём сложность, не пойму? Считайте, что это рекомендация в том числе и для раллийных гонщиков, они на Джимниках тоже могут ездить. Для асфальта Джимни - это заднеприводной автомобиль. Но кроме сухого и мокрого асфальта есть другие (скользкие и сыпучие) виды покрытия (земля, щебень, песок, лёд и т.д.). И производитель не заставляет гнать со скоростью 100 км. в час, а лишь устанавливает верхнюю границу скорости, которую не следует превышать ни при каких обстоятельствах (даже гонщегам). Чувствуете разницу? А водитель должен выбрать оптимальную безопасную скорость движения, соответствующую дорожным условиям. Полный привод на данном авто нужно воспринимать не как средство увеличения скорости прохождения трассы, а как средство повышения проходимости. Это не "раллийный" субаровский постоянный полный привод и Джимни - не раллийный болид. Да, тип привода не запрещает гнать под сотню по песчаной пустыне или щебенке, но я боюсь, что конструктивные особенности авто и водительские навыки в 99% случаев не позволят вам этого сделать, если вы не Себастьен Лёб-)).
Автомобиль с таким видом трансмиссии должен выбираться осознанно с пониманием всех преимуществ и недостатков, которые он имеет. Иначе лучше выбрать другой авто, который будет удобней, комфортней, быстрей, безопасней и т.д. На котором можно гнать по сухому или мокрому асфальту не задумываясь, какой режим трансмиссии включен.-))

Последнее редактирование:
  • Нравится
Реакции: Kirill_K и Tim-spb

Alexander K

Свой в доску
19 Декабрь 2019
618
212
43
50
Езжу на ...
Suzuki Grand Vitara 2010 2.4 AT
подогрев руля, форсунок и магистрали.
подсветка дверей, бардачка, подлокотника.
круиз, индикатор низкого уровня омывайки.
громкая связь и USB на штатной магнитоле
и ещё всякая полезная мелочь -)). suzukovod.ru
Друзья, не ругайтесь!

Аналогичные рекомендации и для гравицапы. Переключение не выше 100км/ч
100км /ч это механический предел, дальше которого раздатка или не переключится или будет повреждена при переключении.
И движение с 4HL по скользкому покрытию не рекомендуется из-за непредсказуемости поведения авто с заблокированым дифом при срыве в занос. Без есп очень тяжело вырулить.
А гонщики тут вторичны, если вообще имеют отношение -)

  • Нравится
Реакции: Chesterello

Chesterello

Свой в доску
25 Август 2020
506
150
43
37
Краснодар
Езжу на ...
Suzuki Jimny IV GLX Z2S, до этого Lexus RX III 270, до этого Mercedes CLA200, до этого много чего ещё.
Друзья, не ругайтесь!

Аналогичные рекомендации и для гравицапы. Переключение не выше 100км/ч
100км /ч это механический предел, дальше которого раздатка или не переключится или будет повреждена при переключении.
И движение с 4HL по скользкому покрытию не рекомендуется из-за непредсказуемости поведения авто с заблокированым дифом при срыве в занос. Без есп очень тяжело вырулить.
А гонщики тут вторичны, если вообще имеют отношение -)
Очень приятно видеть доброжелательные ответы - ведь форумы созданы для общения, обмена опытом и дружелюбия.


Вася Тимм

Местный
29 Сентябрь 2019
476
244
43
Москва
Езжу на ...
Suzuki Jimny 2019, комплектация GL, МКПП, цвет зеленый
Повод включить полный привод на асфальте все-же бывает. Относительно не так давно попал в сильнейший ливень, трасса превратилась в реку, почувствовал, что Джимник начал слегка всплывать на заднем приводе, терять устойчивую траекторию движения. Тогда я подключил полный привод, прямолинейность стразу вернулась и я мог гнать 80 км в час по левой полосе, а легковушки едва тащились 60 правее меня.
Кроме того, если по каким либо причинам очень долго не доводилось съезжать с асфальта и включать полный привод, то совсем не лишним будет включить его на сухом асфальте, буквально на несколько минут во избежание закисания его механизмов.


Chesterello

Свой в доску
25 Август 2020
506
150
43
37
Краснодар
Езжу на ...
Suzuki Jimny IV GLX Z2S, до этого Lexus RX III 270, до этого Mercedes CLA200, до этого много чего ещё.
Повод включить полный привод на асфальте все-же бывает. Относительно не так давно попал в сильнейший ливень, трасса превратилась в реку, почувствовал, что Джимник начал слегка всплывать на заднем приводе, терять устойчивую траекторию движения. Тогда я подключил полный привод, прямолинейность стразу вернулась и я мог гнать 80 км в час по левой полосе, а легковушки едва тащились 60 правее меня.
Кроме того, если по каким либо причинам очень долго не доводилось съезжать с асфальта и включать полный привод, то совсем не лишним будет включить его на сухом асфальте, буквально на несколько минут во избежание закисания его механизмов.
Хороший пример и совет - спасибо!
Это как рекомендуют кондиционер запускать хотя бы пару раз в месяц даже зимой.



Вася Тимм

Местный
29 Сентябрь 2019
476
244
43
Москва
Езжу на ...
Suzuki Jimny 2019, комплектация GL, МКПП, цвет зеленый
Это как рекомендуют кондиционер запускать хотя бы пару раз в месяц даже зимой.
В принципе да, но достаточно будет даже 1 раза в месяц на несколько минут. Если хоть раз в месяц довелось съехать с асфальта на полном приводе, то данное действие на асфальте уже не требуется.

  • Нравится
Реакции: Tim-spb

Garry13

Наш человек
12 Март 2011
111
35
28
Республика Алтай
Езжу на ...
Сузуки Джимни 2020 г.в., бензин 1,5 л.
В принципе да, но достаточно будет даже 1 раза в месяц на несколько минут. Если хоть раз в месяц довелось съехать с асфальта на полном приводе, то данное действие на асфальте уже не требуется.
Я бы даже сказал - несколько метров прямолинейного движения достаточно, чтобы не перегружать трансмиссию при маневрировании на сухом твердом покрытии.

Последнее редактирование:

Garry13

Наш человек
12 Март 2011
111
35
28
Республика Алтай
Езжу на ...
Сузуки Джимни 2020 г.в., бензин 1,5 л.
Повод включить полный привод на асфальте все-же бывает.
Ну конечно-же бывает, но производитель предупреждает "насколько возможно, избегайте эксплуатацию автомобиля в режимах "4H" и "4L" на мокром асфальте, поскольку это может серьезно повредить механизмы трансмиссии".


Garry13

Наш человек
12 Март 2011
111
35
28
Республика Алтай
Езжу на ...
Сузуки Джимни 2020 г.в., бензин 1,5 л.
Относительно не так давно попал в сильнейший ливень, трасса превратилась в реку, почувствовал, что Джимник начал слегка всплывать на заднем приводе, терять устойчивую траекторию движения. Тогда я подключил полный привод, прямолинейность стразу вернулась и я мог гнать 80 км в час по левой полосе...
Из мануала. "В дождливую погоду возможно возникновение эффекта "аквапланирования". "Аквапланирование" - это потеря непосредственного контакта шин автомобиля с поверхностью дороги вследствие наличия пленки воды между ними. Управление или торможение в условиях "аквапланирования" сушественно затруднено, при этом возможна потеря управления автомобилем. Снижайте скорость на мокрой дороге."
Снизить скорость - это первое, что нужно сделать в описанной ситуации, если говорить о рекомендациях и советах. А так, конечно - дело лично каждого с какой скоростью и в каком режиме трансмиссии ехать. У каждого свой большой опыт. Да, полный привод "докапывается" до покрытия лучше и позволяет ехать быстрее, но как машина поведет себя во время следующего "всплытия" уже на большей скорости - не угадать. А если движение предполагает выполнение манёвров (повороты, перестроения, разгоны-торможения) ощущения большей стабильности движения на парт-тайме могут оказаться обманчивыми. Мой опыт вождения подсказывает - если Джимни поплыл на заднем приводе, в первую очередь сбросить скорость.

Последнее редактирование:
  • Нравится
Реакции: Вася Тимм

Garry13

Наш человек
12 Март 2011
111
35
28
Республика Алтай
Езжу на ...
Сузуки Джимни 2020 г.в., бензин 1,5 л.
Хороший пример и совет - спасибо!
Это как рекомендуют кондиционер запускать хотя бы пару раз в месяц даже зимой.
Советую в дождь снижать скорость. Благодарить не надо -/.
