Помогите разобраться с проводкой передних сидений.

[alexeyvikt]

Отдавал сиденья на перетяжку. Фото до разбора сделать не догадались. Теперь проблема: на пассажирском сиденье две пары одинаковых фишек "папы" и "мамы" и непонятно что куда вставлять. На водительском при этом всего одна пара фишек, то есть путать нечего.
Кстати, еще вопрос - почему на одном сиденье фишек больше? Связано ли это с фронтальной подушкой безопасности? И какой - водительской или пассажирской, которая вроде как не должна сработать, если пассажира нет. Или мне подушки сидений перепутали?
Может кто-то в курсе. Или хотя бы фото сидений снизу. Хотя там расстояние маленькое - может фотоаппарат (телефон) не сфокусироваться.
Хелп!!!



[Зеленый дракон]

Отдавал сиденья на перетяжку. Фото до разбора сделать не догадались. Теперь проблема: на пассажирском сиденье две пары одинаковых фишек "папы" и "мамы" и непонятно что куда вставлять. На водительском при этом всего одна пара фишек, то есть путать нечего.
Кстати, еще вопрос - почему на одном сиденье фишек больше? Связано ли это с фронтальной подушкой безопасности? И какой - водительской или пассажирской, которая вроде как не должна сработать, если пассажира нет. Или мне подушки сидений перепутали?
Может кто-то в курсе. Или хотя бы фото сидений снизу. Хотя там расстояние маленькое - может фотоаппарат (телефон) не сфокусироваться.
Хелп!!!

Ну правильно, пассажирская подушка отключается если датчики нагрузки не чувствуют пассажира. А на водительской подушке все подключено, там нет лишних проводов?



[alexeyvikt]

Ну правильно, пассажирская подушка отключается если датчики нагрузки не чувствуют пассажира. А на водительской подушке все подключено, там нет лишних проводов?

На водительском лишних нет.
На пассажирском вроде как датчиков нет. И зачем все-таки фишка под сиденьем?



[Зеленый дракон]

На водительском лишних нет.
Не понял - на пассажирском отключать подушку тупо фишкой под сиденьем? Я думал, как-нибудь ключом на торпеде...

Нет. Подушка не сработает если нет пассажира. На подушке установлены датчики (концевики) у меня на XL их два, есть нагрузка на сиденье, хоть рукой надави, датчики дают сигнал о присутствии человека на пассажирском сиденье и подушка при ударе сработает. А если нет сигнала о нагрузке - она не сработает, ничего вручную отключать не надо. А надо отключить если баул с инструментом вдруг будет лежать на пассажирском сиденье, чтобы в случае чего не было холостого выстрела.



[Зеленый дракон]

А к стати контрольная лампа и пищалка работают? Я например завел мотор, а правая дверь открыта, потянулся, надавил рукой на пассажирское сиденье и пищалка начинает "ругаться" чтобы пассажир ремень пристегнул.



[Зеленый дракон]

А табло по моему еще пишет если нет пассажира - Аирбаг офф. Надо посмотреть.



[alexeyvikt]

Что-то у меня нет желания проверять что работает, а что нет - если соединил неправильно.



[Зеленый дракон]

У меня блок управления подушками под пассажирским сиденьем, у вас не знаю. Надо посмотреть где что не подключено. В японских машинах нет одинаковых разъемов, они подходят только к своим, перепутать невозможно.



[Зеленый дракон]

Что-то у меня нет желания проверять что работает, а что нет - если соединил неправильно.

Там не надо ничего проверять, оно само проверяется при включении зажигания и если ремень не пристегнут, а человек сидит - ругается.



[alexeyvikt]

Мастер по перетяжке говорит, что нет там никаких датчиков



[alexeyvikt]

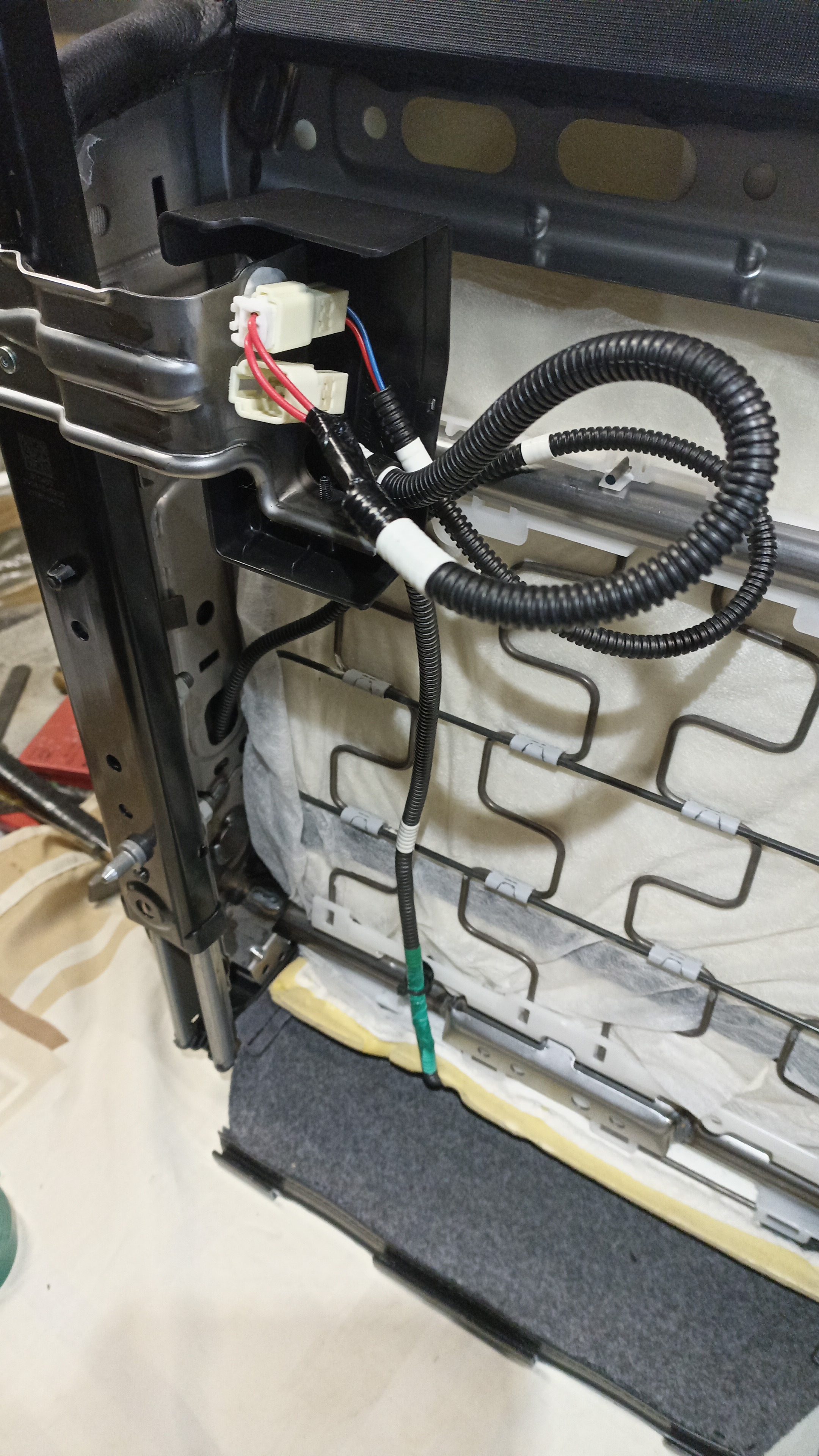

Так выглядит мое водительское (хотя, если сидушки перепутаны, то это пассажирское) - все понятно, фиг запутаешься.



[Сергей СЕВСК]

Мастер по перетяжке говорит, что нет там никаких датчиков

а от чего тогда пищит если нет датчиков?или их не стало после перетяжки?надо уточнить)))



[alexeyvikt]

А пассажирское тоже пищит? Я уже не помню.



[alexeyvikt]

В обмен на фото проводки сидений обещаю показать как выглядят мои сиденья после перетяжки
P.S. Хотел заскочить в ближайший автосалон, чтобы самому глянуть на выставочного Джимку, но это уже проблема - их просто нет.



[Зеленый дракон]

Я написал на примере XL 7 , у вас может быть по другому. Провода на сиденьях для чего вообще. Подогрев есть?



[Зеленый дракон]

В обмен на фото проводки сидений обещаю показать как выглядят мои сиденья после перетяжки
P.S. Хотел заскочить в ближайший автосалон, чтобы самому глянуть на выставочного Джимку, но это уже проблема - их просто нет.

Каких фото? Моих?



[alexeyvikt]

Я написал на примере XL 7 , у вас может быть по другому. Провода на сиденьях для чего вообще. Подогрев есть?

Да, подогрев есть.



[Зеленый дракон]

Если рассуждать логически - как у вас реализовано подключение-отключение пассажирской подушки? Каждый раз ее в ручную отключать? Сомневаюсь. А мастер по перетяжке может ошибаться насчет датчиков, ему это вообще не интересно и он может их не замтить.



[Зеленый дракон]

Да, подогрев есть.

Подогрев есть - один провод с разъемом. Второй провод для чего?



[alexeyvikt]

Каких фото? Моих?

Нет, боюсь, Ваши мне бесполезны. Нужны фотки с такого же Jimny New (JB74), причем желательно тоже в максимальной комплектации.



[alexeyvikt]

Подогрев есть - один провод с разъемом. Второй провод для чего?

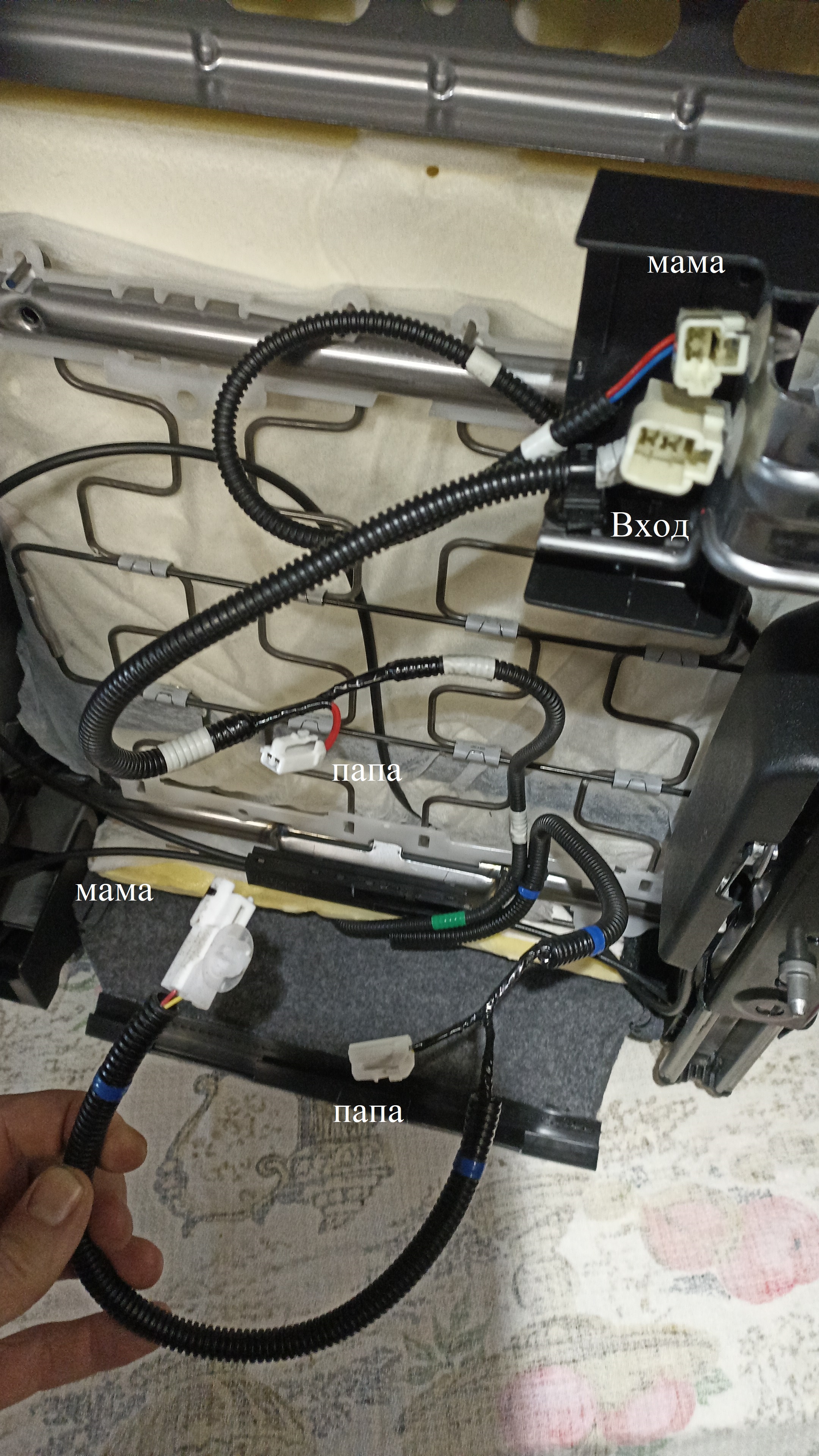

У меня к каждому сиденью подходит единственный провод (4-пиновый). Другое дело, что уже на самом сиденье (снизу, естественно) в случае с водительским все просто - разветвительный разъем (полагаю, питание раздваивается на сидушку и спинку). А вот у пассажирского сиденья разъемов больше. Возможно, питание идет на датчик присутствия. И эти разъемы абсолютно одинаковые.



[Зеленый дракон]

Нет, боюсь, Ваши мне бесполезны. Нужны фотки с такого же Jimny New (JB74), причем желательно тоже в максимальной комплектации.

А книжки нет со схемами?



[alexeyvikt]

А книжки нет со схемами?

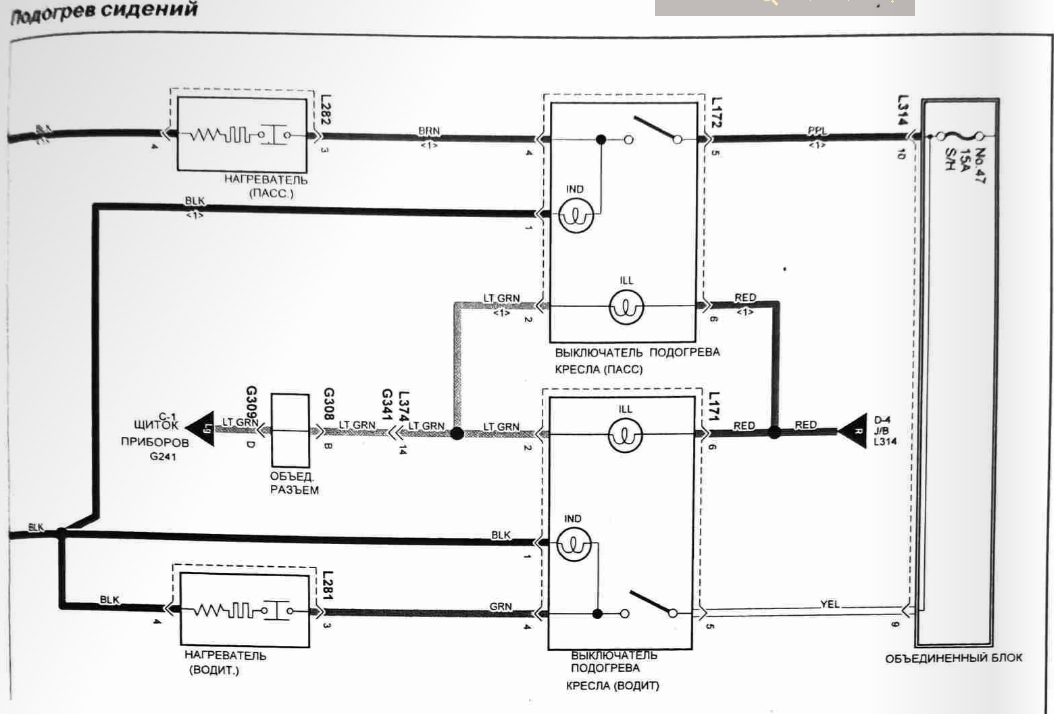

Нашел схему в Интернете, но что-то понимания не добавилось



[Зеленый дракон]

У меня к каждому сиденью подходит единственный провод (4-пиновый). Другое дело, что уже на самом сиденье (снизу, естественно) в случае с водительским все просто - разветвительный разъем (полагаю, питание раздваивается на сидушку и спинку). А вот у пассажирского сиденья разъемов больше. Возможно, питание идет на датчик присутствия. И эти разъемы абсолютно одинаковые.

Нашел схему в Интернете, но что-то понимания не добавилось

Надо еще посмотреть схему подушек



[alexeyvikt]

Надо еще посмотреть схему подушек

Такой не нашел



[Зеленый дракон]

До перетяжки все работало? Непристегнутые ремни пищали? И слева и справа?



[alexeyvikt]

До перетяжки все работало? Непристегнутые ремни пищали? И слева и справа?

До перетяжки все работало. Водительское точно пищало, а пассажирское не помню - машина используется крайне редко и последний раз это было еще осенью.



[Зеленый дракон]

До перетяжки все работало. Водительское точно пищало, а пассажирское не помню - машина используется крайне редко и последний раз это было еще осенью.

А сейчас как? Пищат оба ремня?



[Зеленый дракон]

Да! Я не увидел ответ - табло подушки пассажира есть?



[alexeyvikt]

А сейчас как? Пищат оба ремня?

А сейчас у меня ни одна из доступных фишек даже не дотягивается до разъема. Поэтому я хочу узнать точно которая из двух туда втыкается, чтобы что-то с ней придумывать (возможно удлинять провод). Если же окажется, что мне перепутали сидушки местами, то и трогать ничего не буду, а отдам назад на переделку.
