Подсветка кнопок стеклоподъемника

vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
В связи с тем на всем блоке кнопок стеклоподъемника светилась только одна надпись "авто", решил доработать конструкцию.
Решение типовое. 5 светодиодов. 3 зеленых + резисторы 1кОм, 2 красных + резисторы 4.7 кОм. Светодиоды приклеивались прямо на плату и корпуса выключателей "поксиполом".
В кнопках вырезались отверстия, в которые вклеивались стеторассеиватели. Значки индикаторов распечатывались на принтере.
Питание светодиодов бралось непосредственно с платы.

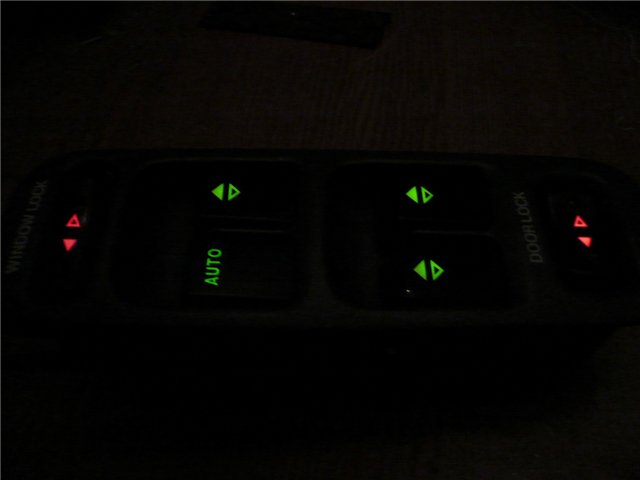

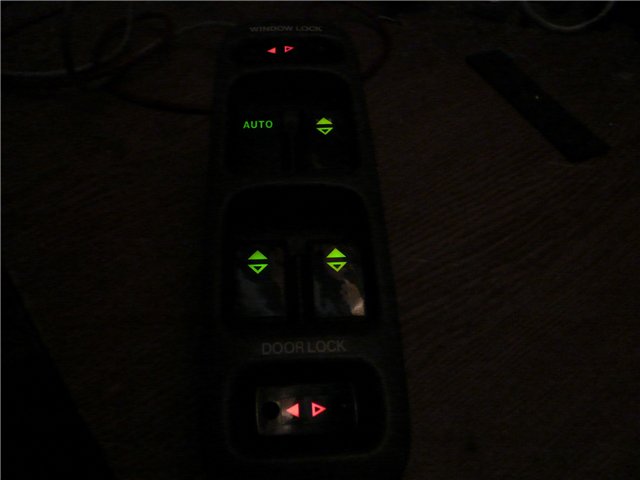

Результат.




Dron765

Наш человек
22 Октябрь 2008
216
13
0
177
Езжу на ...
XL-7(2001г.в.), И любимая SUBARU IMPREZA GC4
Ответ: Подсветка кнопок стеклоподъемника

Маньягг!! Прикольно! люблю всякие светящиеся штучки-дрючки.


vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

Маньягг!! Прикольно! люблю всякие светящиеся штучки-дрючки.
Гы-ы... по этому и маньяг, что люблю все светящееся.:D
А вообще, правильно - индикаторный маньягг!

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

dusty

Незаметно подкравшийся
30 Октябрь 2006
1,018
554
0
47
МО г.Королев
Ответ: Подсветка кнопок стеклоподъемника

Черт... А на новый год гирлянды вешать на машину не будешь? :D :thumbsup:


vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

dusty
Не-е... меня интересует только функционал.:D
Вот... еще плафоны потолочные слабо светят и много потребляют. Ка-ак доберусь до них....:D

Обучение профессии в школе страховых агентов. Бесплатно!

Sergey12

Наш человек
2 Июль 2008
151
11
0
49
Поваровка
Езжу на ...
Suzuki Grand Vitara и лодка с мотором Suzuki DT 15 S, DT15.
Ответ: Подсветка кнопок стеклоподъемника

dusty
Вот... еще плафоны потолочные слабо светят и много потребляют. Ка-ак доберусь до них....
Зачем поклеп наводить! Они очень сильно светят, даже слишком

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Dron765

Наш человек
22 Октябрь 2008
216
13
0
177
Езжу на ...
XL-7(2001г.в.), И любимая SUBARU IMPREZA GC4
Ответ: Подсветка кнопок стеклоподъемника

Зачем поклеп наводить! Они очень сильно светят, даже слишком
У каждого понимание "сила света" разная.... кому то 55 ват в фарах-"за глаза", а кому то и ксенона в туманках, на крыше и в фарах мало.......:D


vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

Sergey12
Зачем поклеп наводить! Они очень сильно светят, даже слишком
Ну не знаю.:D Если в твоем пепелаце в плафонах галогенки, то да. Слишком.:D
На мой взгляд, эта 10 ваттка дает мало света. Во всяком случае, даже прочесть какой нибудь текст в журнале или книге приходится сильно напрягать зрение. Да и потребление довольно большое. По бортовому вольтметру, за 20 минут, падение напряжения на (новом) акукуме, составляет 0,3-0,5 в.

Dron765
У каждого понимание "сила света" разная....
Вот вот!:thumbsup:


@лексей

Наш человек
10 Декабрь 2007
222
27
0
49
*Ханты-Мансийск*
Езжу на ...
Suzuki GV 2003 размер руля не знаю)))
Ответ: Подсветка кнопок стеклоподъемника

ценральный блок эт хорошо а вот с тремя оставшимися как быть??

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

ценральный блок эт хорошо а вот с тремя оставшимися как быть??
Да без проблем!
К каждому выключателю подходит 12 в. Я использовал эти провода для питания светодиодов подсветки дверных ручек.
Так что, таким же образом, устанавливаем индикаторы в выключатели и все.
Ну и по ходу, при нажатии на кнопку блокировки стеклоподъемников, будет отключаться подсветка на дверях и в этих выключателях, когда это необходимо.

Обучение профессии в школе страховых агентов. Бесплатно!



@лексей

Наш человек
10 Декабрь 2007
222
27
0
49
*Ханты-Мансийск*
Езжу на ...
Suzuki GV 2003 размер руля не знаю)))
Ответ: Подсветка кнопок стеклоподъемника

Да без проблем!
К каждому выключателю подходит 12 в. Я использовал эти провода для питания светодиодов подсветки дверных ручек.
Так что, таким же образом, устанавливаем индикаторы в выключатели и все.
Ну и по ходу, при нажатии на кнопку блокировки стеклоподъемников, будет отключаться подсветка на дверях и в этих выключателях, когда это необходимо.
заманчиво...остается только соорудить автоматы на подъем стекла ))


vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

заманчиво...остается только соорудить автоматы на подъем стекла ))
Э... какие автоматы? Что бы стекло поднималось без удержания кнопки?

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Dron765

Наш человек
22 Октябрь 2008
216
13
0
177
Езжу на ...
XL-7(2001г.в.), И любимая SUBARU IMPREZA GC4
Ответ: Подсветка кнопок стеклоподъемника

Э... какие автоматы? Что бы стекло поднималось без удержания кнопки?
Нееее...! не такие.... надо установить автоматы, чтобы по одиночному хлопку стекло опускалось, а по двойному закрывалось.....:whistling: Браво! Ай


Maykll

Свой в доску
29 Сентябрь 2006
516
54
0
Владимир
Ответ: Подсветка кнопок стеклоподъемника

vovich3, пора поставить на поток. Сколько будет стоить такой моддинг с пересылкой?


vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

vovich3, пора поставить на поток. Сколько будет стоить такой моддинг с пересылкой?
Э... даже и не знаю.:D
Дык... это же не сложно. Я и выкладыываю фотоотчеты, что бы народ сам мог повторить.
А будут вопросы, поясню что да как.;)

ЗЫ. Я, знакомому, интереса ради, сделал подсветку антен на Сааб. У него, стоят две антены по краям багажника. На концах антен, были маленькие пластмассовые шарики. В них, я врезал по маленькому светодиоду. Провода опустил по антене, и чтобы их было невидно, сверху одел черную термоусадку. Толщина не сильно изменилась, а смотрелось знатно.


Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
Обучение профессии в школе страховых агентов. Бесплатно!

Ozzy_rus

Свой в доску
24 Апрель 2006
574
49
28
Тверь
Ответ: Подсветка кнопок стеклоподъемника

А я чего-то не понял, как ты резал кнопки. Как тебе удалось спрятать рассеиватель? Я так понимаю, оргстекло от CD ? Ты шпаклевал-красил кнопки? По фоткам - не догнал


vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

А я чего-то не понял, как ты резал кнопки. Как тебе удалось спрятать рассеиватель? Я так понимаю, оргстекло от CD ? Ты шпаклевал-красил кнопки? По фоткам - не догнал
Отверстия в кнопках вырезал бормашинкой Оmax (аналог дремеля) как и здесь http://www.suzuki-club.ru/forum/showthread.php?t=29087 .
Использовал обычную фрезу из набора. Затем, подравнял окна надфилем. Получились квадратные отверстия. Вставил светорассеиватели изготовленые из кусочков CD . С обратной стороны кнопки, точечно, приклеил этоти рассеиватели "поксиполом" дабы при нажатии не вывалились.
Кнопки не красились и не шпатлевались. Просто, аккуратно обтачивая края надфилем, подогнал размеры заготовок и посадочных отверстий. Это заняло минут 20.
На принтере (см ссылку) были распечатаны заготовки с иконками (на фото, рядом с кнопками, видна такая заготовочка). Только в данном случае, я использовал белую, матовую пленку для принтеров. (пачка 10 листов, 140 рэ.)
Иконки с окантовкой, вырезал по размеру кнопок. А нужный цвет
создают светодиоды. На самом деле, нет никаких сложностей.


RDV_Hunter

Наш человек
18 Февраль 2008
102
5
18
г. Тула
Езжу на ...
[B][url=http://forum-lines.ru/][img]http://forum-lines.ru/rez/ab278305.gif[/img][/url][/B]
[COLOR="DarkRed"][B][U]1999 г, J20A (2.0L), SQ420W, леворукая, АВС, кондей[/U][/B][/COLOR]
Ответ: Подсветка кнопок стеклоподъемника

недавно поменял лампочки перегоревшие в кнопках обогрева сидений - успешно. а вот в кнопке POWER - лампочка есть, цела, но не горит, хотя сама кнопка работает исправно. в чем дело не пойму. Разобрал, протер контакты - все равно результата нет. Подскажите, в чем может быть проблема???Чешу репу.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

RDV_Hunter
Лампа тестером проверялась или на глаз? Напряжение на контактах лампы есть?


RDV_Hunter

Наш человек
18 Февраль 2008
102
5
18
г. Тула
Езжу на ...
[B][url=http://forum-lines.ru/][img]http://forum-lines.ru/rez/ab278305.gif[/img][/url][/B]
[COLOR="DarkRed"][B][U]1999 г, J20A (2.0L), SQ420W, леворукая, АВС, кондей[/U][/B][/COLOR]
Ответ: Подсветка кнопок стеклоподъемника

RDV_Hunter
Лампа тестером проверялась или на глаз? Напряжение на контактах лампы есть?
Лампу ставил работающую с кнопки обогрева сидений, а из "power" - в кнопку обогрева - лампы работают, да и все 5 шт купленных тоже нормально горять на обогреве сидений, а вот в этой кнопочке нехотять.

p.s. - тестером хочу разжиться, но пока нема. НО НАДОТЬ ПОКУПАТЬ!:thumbsup:


Обучение профессии в школе страховых агентов. Бесплатно!



vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

RDV_Hunter
Мм... без тестера никак не проверить. Визуально, можно посмотреть только целостность проводов и окисление контактов.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

ADESGV

Продвинутый новичок
7 Январь 2009
38
9
0
43
Москва, СВАО
Езжу на ...
SGV 2002, V6 2.5L, АКПП, 4WD, USA
Ответ: Подсветка кнопок стеклоподъемника

Уважаемый vovich3.
Спасибо за подробный отчёт.
Не понятно одно: Как снимается консоль стеклоподъёмников? Не сочтите вопрос идиотским, но извлекаться из обшивки он не хочет, винтов не видно. Или снять обшивку целиком? Если да, то как? Там 2 винта: в ручке двери и на дне кармашка. После удаления их и кнопки блокировки двери, обшивка не подаёт признаков движения, а прикладывать силу - страшно.
Пожалуйста, не сочтите за труд и ответьте поподробнее.
Заранее спасибо.


vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемникаADESGVК сожалению придется снимать обшивку. Но это не так страшно. Главное не прилагать больших усилий дабы не сломать ручку.Я собсно снимал по фотоинструкции камрада ZAlekа.Блок стеклоподъемника фиксируется в обшивке двумя плоскими пужинами-распорками. Их нужно сжать и блок свободно выходит.


ADESGV

Продвинутый новичок
7 Январь 2009
38
9
0
43
Москва, СВАО
Езжу на ...
SGV 2002, V6 2.5L, АКПП, 4WD, USA
Ответ: Подсветка кнопок стеклоподъемника

Огромное, СПАСИБО. Очень информативный ресурс.
В выходные займусь.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Maykll

Свой в доску
29 Сентябрь 2006
516
54
0
Владимир
Ответ: Подсветка кнопок стеклоподъемника

Блок управления на водительской двери вынимаю просто подсунув под торец широкую плоскую ответку и повернув её на 90 градусов блок легко выходит, остаётся только снять два разъема.

Обучение профессии в школе страховых агентов. Бесплатно!

  • Нравится
Реакции: 1 человек

voodaster

Бывает здесь
17 Апрель 2010
69
3
8
Новосибирск
Езжу на ...
Suzuki cultus wagon, 2000, G15A, 1.5
Ответ: Подсветка кнопок стеклоподъемника

Уважаемый, добрый день!
а утебя случайно нет электрич.схеммы блока?

ООООЧЧЧЕЕЕНННЬ нужно.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

vovich3

Свой в доску
19 Июль 2008
555
89
0
59
Всеволожск
Езжу на ...
СГВ XL-7. 2001. АКПП. 27Н. амер
Ответ: Подсветка кнопок стеклоподъемника

Увы. Такой схемы у меня нет.


Kolbasatnik

Свой в доску
16 Апрель 2009
609
26
0
Магадан
Езжу на ...
SUZUKI Гранд Витара XL-7 2003 г.в., 2736 куб. 24 клапана H27A двиг.
Ответ: Подсветка кнопок стеклоподъемника

Зачем поклеп наводить! Они очень сильно светят, даже слишком
А у меня при одинаковых лампочках свет салона вообще никакой - тусклый, а свет в багажнике достаточный. Буду экспериментировать с заменой лампочки салона.

Добавлено через 2 минуты
Уважаемый, добрый день!
а утебя случайно нет электрич.схеммы блока?

ООООЧЧЧЕЕЕНННЬ нужно.
А какая схема нужна? Купил толстенный мануал, может там есть. Уточни, посмотрю.


voodaster

Бывает здесь
17 Апрель 2010
69
3
8
Новосибирск
Езжу на ...
Suzuki cultus wagon, 2000, G15A, 1.5
Ответ: Подсветка кнопок стеклоподъемника

Увы. Такой схемы у меня нет.

:(но, :( может по питанию подскажеш. на какой штырек чего приходит?Чешу репу.

Добавлено через 1 минуту
А у меня при одинаковых лампочках свет салона вообще никакой - тусклый, а свет в багажнике достаточный. Буду экспериментировать с заменой лампочки салона.

Добавлено через 2 минуты

А какая схема нужна? Купил толстенный мануал, может там есть. Уточни, посмотрю.
Да схема электрическая, блока управления стеклоподьемниками (набор кнопок):(
