Lexus style или пневмоподвеска -- тема!

g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Зимой заразил меня товарищ темой пневмоподвески. Курил форум недели три, потом еще две курил все остальное, что смог найти. В итоге заказал две разных подухи sleeve type для попробовать.
Определился с типом. F9000, есть почти у всех производителей подушек.

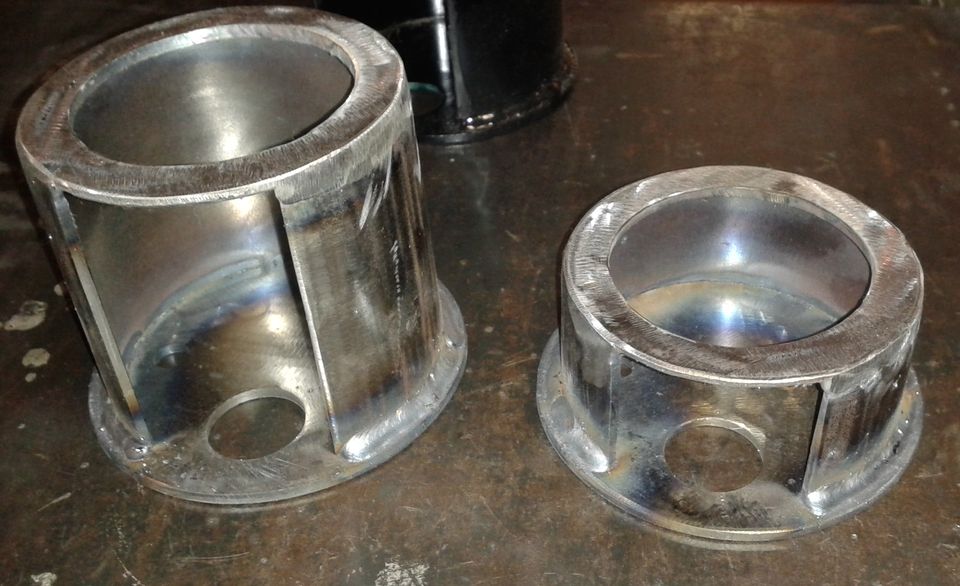

Сделал вот такие верхние крепежки

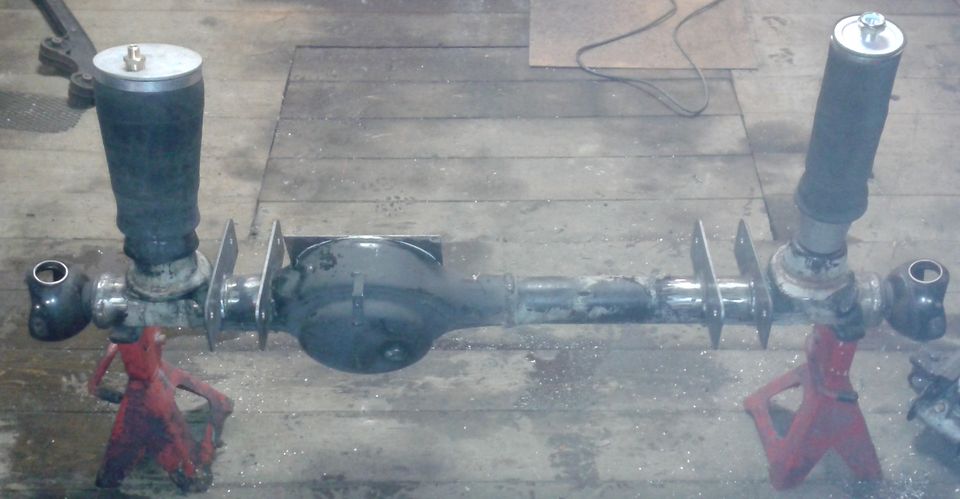

Снизу стаканы из капролона, в стаканах шпильки. Верхняя вкручивается в поршень подушки, нижняя в дырдочку в чашке под пружину.

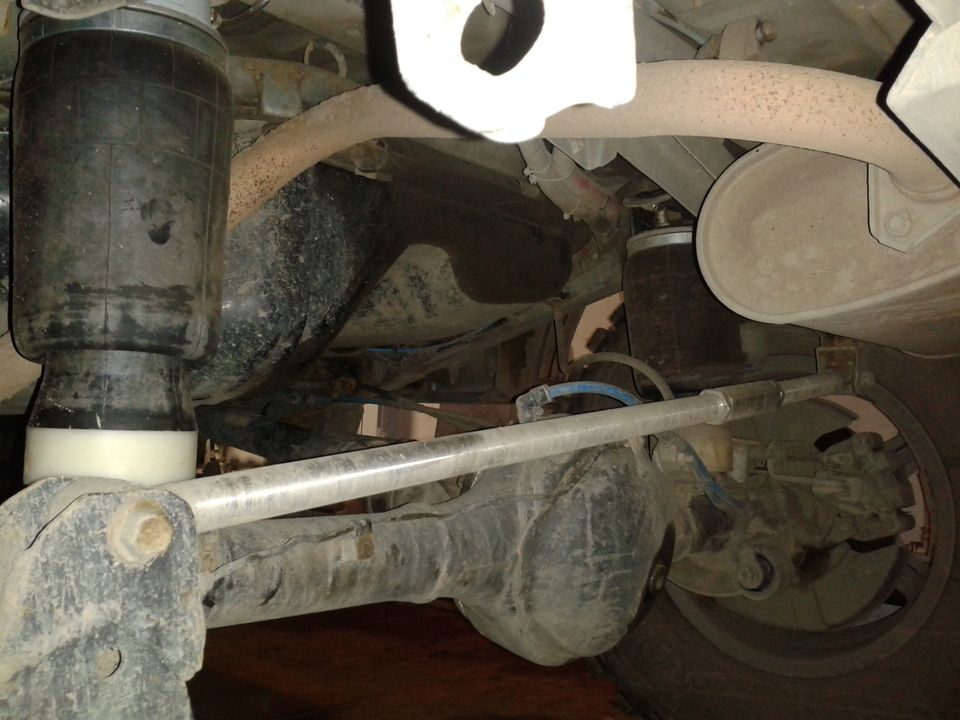

Доехали недавно остальные подухи и я заменил наконец-то левую заднюю пружину на пневмо.

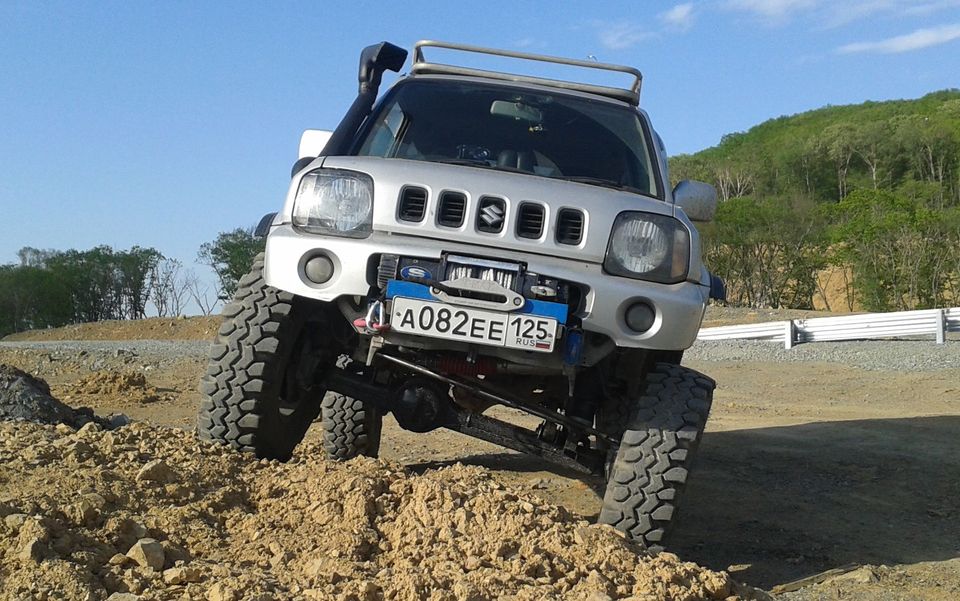

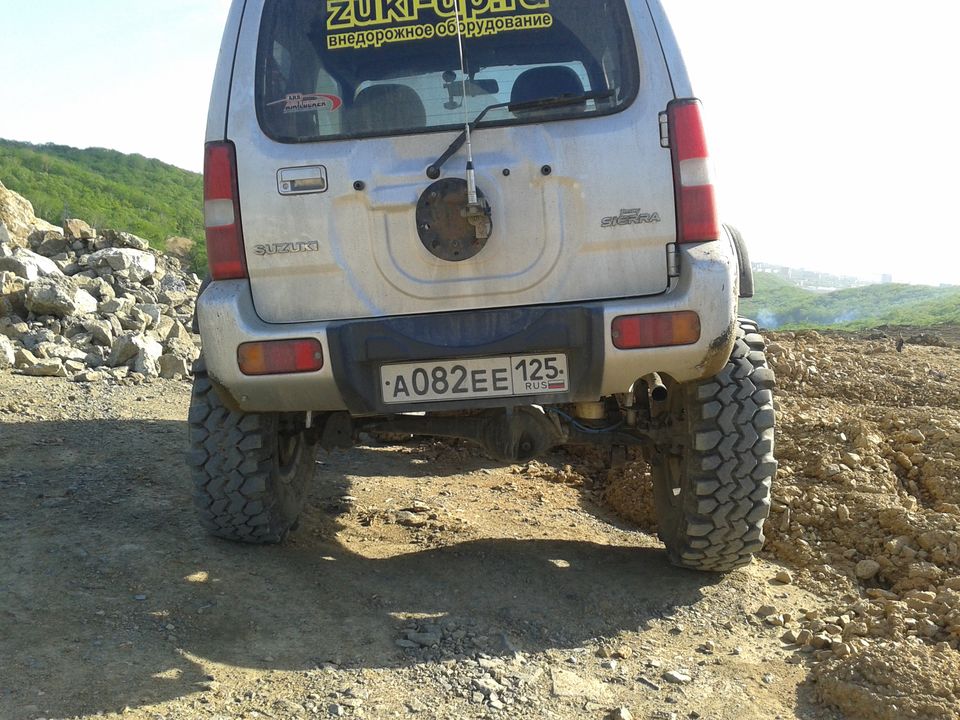

Съездил продубасить по грунтовке. Стало примерно так же как, если на моих зимних колесах скинуть давление до 1 кг, но сейчас стоят LTB и давление в них 1.6 кг, меньше машина перестает ехать. Ну и самое главное, летомезда до морского кэмпинга на 3-4 дня почти на отбойниках, отменяется! :)
Дальше буду выкидывать пружины с морды, менять амо на масляные, ставить блок клапанов и управление из салона.

  • Нравится
Реакции: 5 человек


Uazzzik73

Наш человек
23 Февраль 2012
172
24
28
Московская область
Езжу на ...
телега
круто,молодец:thumbsup: . давно тоже думал про пневматику,жаба душила,подушки дорогие. но я другие присматривал, из трех типо-балонов. какой ход подушек? хочется в ходах не потерять.в инете где-то был джим на пневмоподвеске.с круглыми "трех сисечными" балонами.


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Дорого? Смотря с чем сравнивать, если с каким-нить гавнотафдогом, то вообще дешман. 70 УСД одна штука, это даже с доставкой в Россию, дешевле, чем 3875 за одну гамнопружину ;)
Полный ход 195 мм, ну может даже двести. Вполне достаточно, я считаю.
Даблы и триплы, о которых ты говоришь это не то пальто. У них слишком прогрессивная характеристика, у слив она гораздо более похожа на обычную пружину.



g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Airride F9000. Какие чертежи, я вас умоляю :) Там все делается по месту, верхние крепежи это кусок трубы и два блина с дырками. Правда для них я съездил к товарищу с плазморезом с ЧПУ. Высота крепежей зависит от того на сколько поднята машина. Я длину рассчитывал под полностью растянутую пружину, для переда это 430 мм, для зада 410. Сама подушка в полностью растянутом положении 300 мм. Сверху нужно место где-то 3 см, чтобы завести шланг с воздухом т.е. 330 мм. Все остальное распределяешь как хочешь.


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Что значит есть ли дно? Там не дно, а поршень, на который подушка накатывается при сжатии и раскатывается при разжимании. Штуцера все есть в магазине для пневмо, например Camozzi. Единственно резьба под крепления дюймовая, поэтому либо купить где-то пригоршню болтов дюймовых 3/8, либо перерезать резьбу, я купил болты.


EDI

Эксперт-старожил
27 Апрель 2006
6,806
2,229
0
Израиль
Езжу на ...
авто
лучше бы автоподкачку колёс на ходу замутили





Uazzzik73

Наш человек
23 Февраль 2012
172
24
28
Московская область
Езжу на ...
телега
есть у нас и такой девайс:thumbsup:. дядечка который точит блокировки, сделал себе на катлету автоподкачку.ща тестит.


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Отличный понт!
А "слишком прогрессивная характеристика" - это разве плохо?
И какое в них давление?


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi

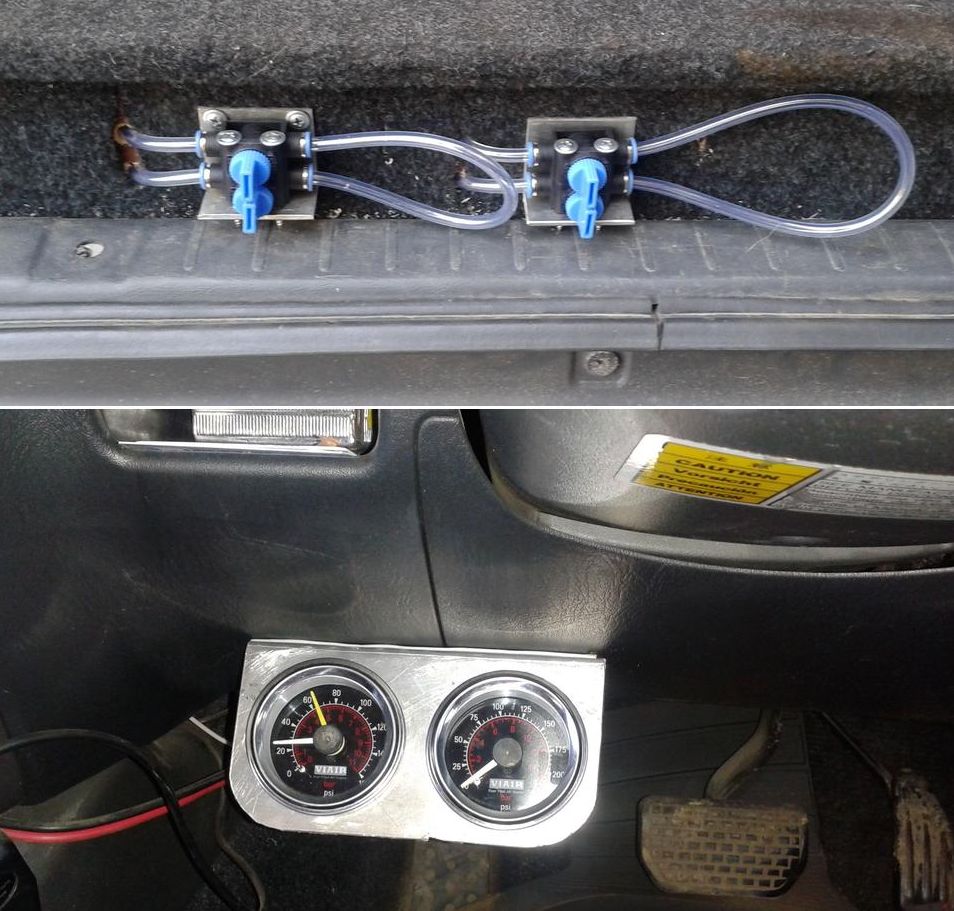

Сегодня подключил обе подушки к бортовой пневмосистеме. Т.к. элекроуправляемого блока клапанов я еще не приобрел, то пришлось делать все на механической основе, заодно вкорячил манометры. После надутия и выставления машины ровно, я слегка был удивлен. В левой подушки 2 бара, в правой 4.2. Отчего такая разница так и не понял.
Клапаны на фото оказались нифига не аналогами обычных шаровых кранов, а по типу тех, что поставляются вместе с АРБ. Давление держат только в одну сторону.




LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
а манометры не могут просто врать? и что будет если соединить подушки параллельно?


Тушкан

Наш человек
10 Май 2013
104
36
28
Москва
Езжу на ...
Mazda CX9;
ex: Nissan Terrano III 2016 2.0 AT 4WD;
ex: Jimny 2012 AT, червяки, рул. демпфер Tough Dog, защитки, Yokohama Geolandar A/T 215/70/15
...и попробовать поменять манометры местами, попробовать с полным/пустым баком (хотя из-за бака такой разницы быть не должно)


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Проверял обычными колесными двумя и виар, показывают одно и тоже. Если соединить подушки между собой, то будет завал на правую сторону, а чего можно еще ожидать? Давление будет 3 бара примерно :) Это ж очевидно.
Сегодня поотпускал все болты на лыжах и задней панаре, выставил машину ровно. Давление слегка уровнялось, в правой стало 3.8-4 бара, в левой 2-2.1.
В общем поставлю на перед там видно будет.


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Странно, подушка = поршень, сила = площадь на давление, раз подушки одинаковые а давление в 2 раза отличается, то и сила так же в два раза отличается. Неужели у Джима распределение веса право-лево в два раза отличается?


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Ты все правильно говоришь, Иван. Получается так. Я просто мозг уже сломал, что может на правую пружину давить сильнее в два раза, чем на левую. Бак слева, никакого мегатяжелого с правой стороны у меня нет. Ну и глядя на стоковые пружины становится понятно, что где-то так и есть наверное.






allodin

Наш человек
14 Август 2008
217
49
0
Владивосток
Езжу на ...
jb43w, 2005г, a/t, м18
Андрей. у меня на моем джиме. на правой задней пружине стоит проставка 4 см.
пружинв ставил разные. без проставки падает на правый бок.
имхо делай проставку и выравнивай давление.


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Проставка и так есть. Разницу между левой и правой сделал 25 мм. После выставления по высоте на ровной площадке, получилось 2.8 и 3.8. До этого выставлял в гараже, а там пол не совсем ровный.


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi

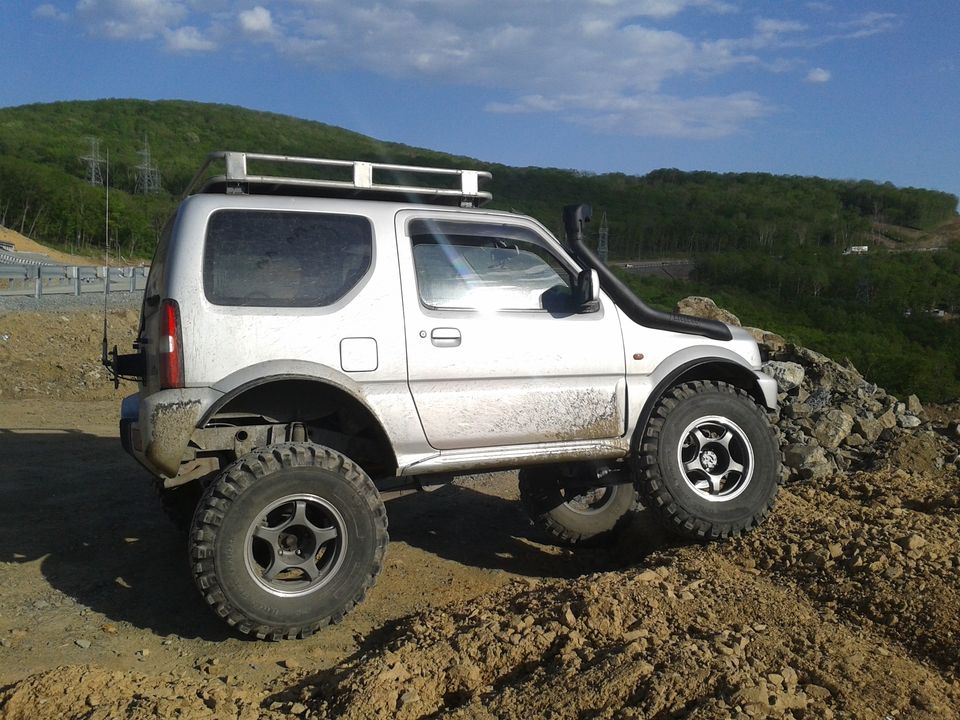

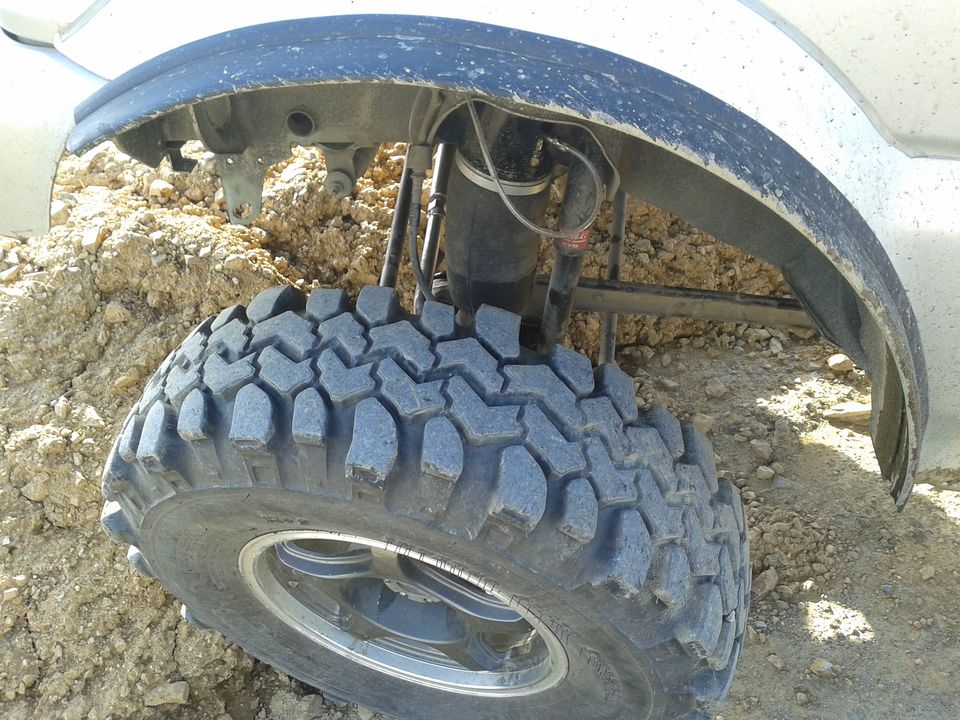

Допилил переднюю подвеску на пневмо с заменой чулка на лыжи овер аксл.

20130530_190514.jpg 20130530_190533.jpg 20130530_190551.jpg 20130530_190614.jpg

Мягынько стало :) Надо еще отбойники допилить на перед и стаканы верхние укоротить, слишком высокие сделал. Давление в передних подушках 4 бара в обоих. А в задних так и остался гэп в полтора очка.

  • Нравится
Реакции: 9 человек

g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Сегодня с удивлением обнаружил, что лежаки можно игнорировать как класс, ну если спереди никого нет конечно ;) Т.е. можно не притормаживать совсем, максимальная скорость была шисят. Мягкий бум и все.

  • Нравится
Реакции: 4 человек


doctorSB

Местный
9 Декабрь 2010
427
114
43
58
Рязань
Езжу на ...
Jimny 2010 АКПП Серебристый
чувствуется скоро будут изменения на сайте zuki-up.ru... )))))))


1HEAD

Свой в доску
23 Январь 2009
580
196
43
Москва
Езжу на ...
Сузуки Jimny 1.3, 2008, МКП
...лежаки можно игнорировать как класс...Мягкий бум и все.
А какие лежаки? - "злые" резиновые по ГОСТу? - низенькие (5-6 см), а долбасят снизу сильнее высоких асфальтовых.


ary

Местный
10 Май 2009
422
99
0
Владивосток
Езжу на ...
Jimny Wide "98, 4" lift, ступицы и тормоза от Escudo, шноркель РИФ
http://www.drive2.ru/cars/suzuki/jimny/jimny/ary/
А какие лежаки? - "злые" резиновые по ГОСТу? - низенькие (5-6 см), а долбасят снизу сильнее высоких асфальтовых.

резиновые по госту у нас можно пересчитать по пальцам =) обычно асфальт, а по госту или нет - тут уж как получится...

  • Нравится
Реакции: 1 человек

Дивный

Эксперт
8 Февраль 2009
3,575
978
0
43
Питер
Езжу на ...
Jimny 2003 г.в.
Во всем этом меня пугает только наличие в лесу острых палок и тому подобных сучков...


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Попробую видео дернуть с регистратора. Что касается веток, то вероятность есть конечно, но подушка достаточно твердая штука. Можно возить запасную, меняются они проще, чем пружины. Просто сдуваешь и подушка выпадает из чашки.
